Бражнік Віктор Петрович

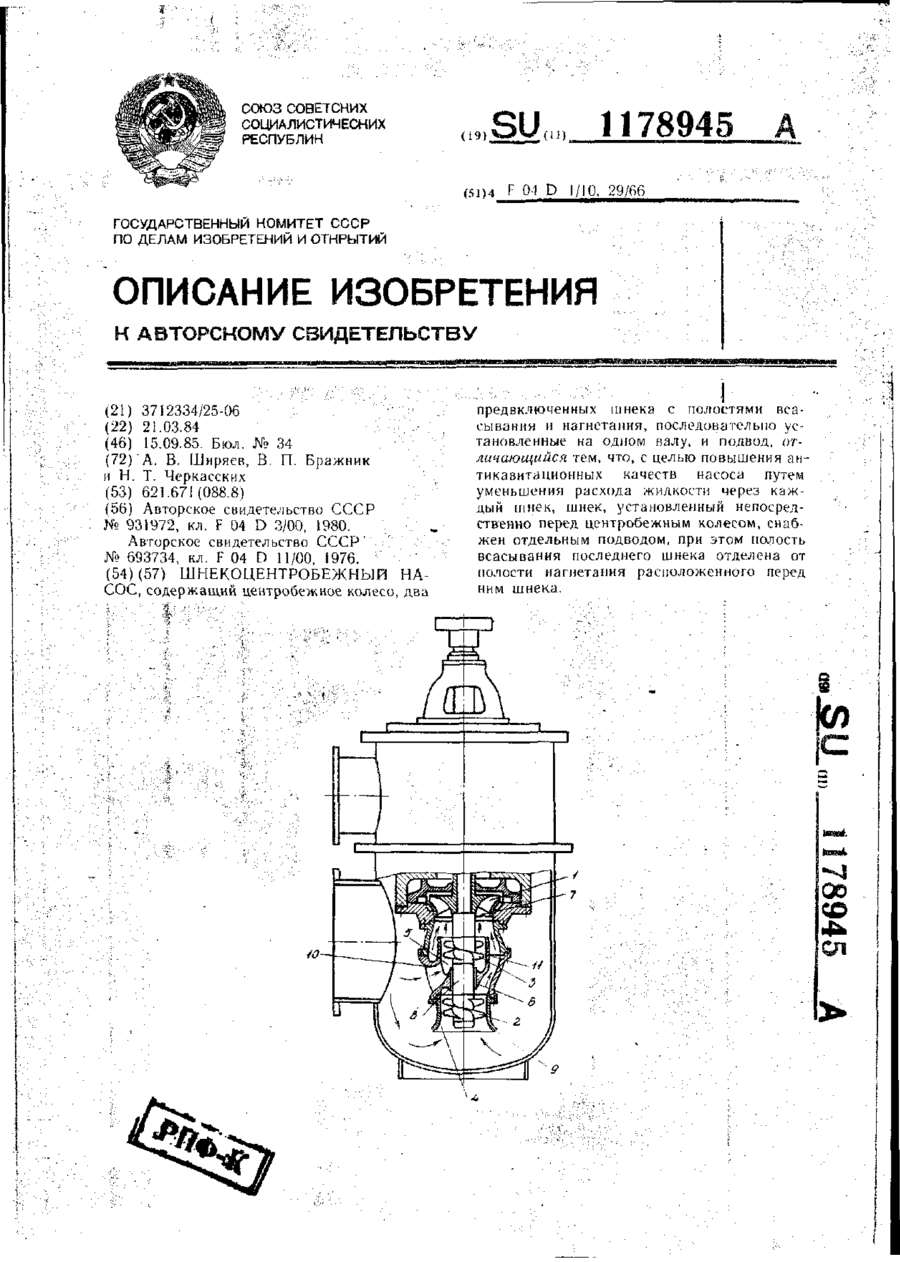

Номер патенту: 9060

Опубліковано: 30.09.1996

Автори: Ширяєв Анатолій Васильович, Бражнік Віктор Петрович, Черкаських Микола Тимофійович

МПК: F04D 1/00, F04D 29/66

Мітки: шнековідцентровий, насос

Формула / Реферат:

Шнекоцентробежный насос, содержащий центробежное колесо, два предвключенных шнека с полостями всасывания и нагнетания, последова­тельно установленные на одном валу, и подвод, отличающийся тем, что, с целью повышения антикавитационных качеств насоса путем уменьшения расхода жидкости через каждый шнек, шнек, уста­новленный непосредственно перед центробежным колесом, снабжен отдельным подводом, при этом полость всасывания последнего шнека...

Номер патенту: 9269

Опубліковано: 30.09.1996

Автори: Ширяєв Анатолій Васильович, Бражнік Віктор Петрович

МПК: F04D 29/40

Мітки: відцентрового, пристрій, насосу, підводящий

Формула / Реферат:

Подводящееустройствоцентробежногонасоса, содержащее всасывающий патрубок и закрепленные в вем направляющие лопатки, отличающееся тем, что, с целью повышения надежности путем умень­шения вибрации, шума и кавитационного износа, в лопатках выполнены отверстия.

Номер патенту: 9263

Опубліковано: 30.09.1996

Автори: Малашенко Григорій Михайлович, Бражнік Віктор Петрович

МПК: F04D 29/44

Мітки: насос, відцентровий

Формула / Реферат:

Центробежный насос, содержащий рабочее колесо двустороннего входа и расположенные за ним лопаточный аппарат, кольцевую и перевод­ную камеры, причем кольцевая камера пересечена каналами подвода жидкости к рабочему колесу, отличающийся тем, что, с целью повышения КПД путем снижения гидравлических потерь в кольце­вой камере, последняя снабжена лопаточной ре­шеткой, установленной между лопаточным аппаратом и каналами подвода, причем выходные...

Номер патенту: 9253

Опубліковано: 30.09.1996

Автори: Бражнік Віктор Петрович, Тесленко Георгій Георгійович

МПК: F04D 29/40

Мітки: корпус, насосу

Формула / Реферат:

Корпус насоса, содержащий кожух с перего­родками, размещенными в нем с образованием проточных каналов и технологических полостей, отличающийся тем, что, с целью снижения затрат на изготовление и повышения надежности путем демпфирования пульсации жидкости, в перегород­ках выполнены отверстия, сообщающие техноло­гические полости с проточными каналами.

Номер патенту: 9059

Опубліковано: 30.09.1996

Автори: Бражнік Віктор Петрович, Куценко Валентина Олександрівна

МПК: F04D 29/66

Мітки: пристрій, турбомашині, осьової, вхідний, ступіні

Формула / Реферат:

Входное устройство осевой ступени турбома­шини, содержащее входной патрубок и кольцевую буферную камеру прямоугольного сечения с тор­цовыми стенками, лежащими в плоскости, пер­пендикулярной продольной оси ступени, отличающееся тем, что, с целью улучшения виб­роакустических характеристик при использования в осевой ступени шнекового рабочего органа, тор­цовая стенка камеры со стороны осевой ступени размещена в плоскости, проходящей через точку,...

Номер патенту: 9271

Опубліковано: 30.09.1996

Автори: Бражнік Віктор Петрович, Іванюшин Аркадій Аркадійович, Куценко Валентина Олександрівна

МПК: F04D 29/18

Мітки: робоче, колесо, насосу, відцентрового

Формула / Реферат:

Рабочее колесо центробежного насоса, содер­жащее входную горловину, основной и покрывной диски и расположенные между ними через одну обычные и удлиненные во входную горловину ло­пасти, входные кромки которых скруглены по дуге окружности, отличающееся тем, что, с целью уп­рощения технологии изготовления и повышения антикавитационных качеств, удлиненные лопасти выполнены составными из входных и выходных частей, при этом входная часть смещена...

Номер патенту: 488

Опубліковано: 30.04.1993

Автори: Жуков Валентин Михайлович, Сурмач Світлана Петрівна, Бражнік Віктор Петрович

МПК: F04D 29/18

Мітки: робоче, колесо, насоса, відцентрового

Формула / Реферат:

Рабочее колесо центробежного насоса, со­держащее рабочую горловину, основной и покрывной диски и расположенные между ними лопасти с вход­ными кромками, отличающееся тем, что, с целью повышения антикавитационных качеств, лопасти через одну вытянуты во входную горловину, при этом угол охвата этих лопастей по основному диску состав­ляет 150-210°, а по покрывному - 120-180°, причем входные кромки лопастей от покрывного диска к основному скруглены...
