Відцентровий насос

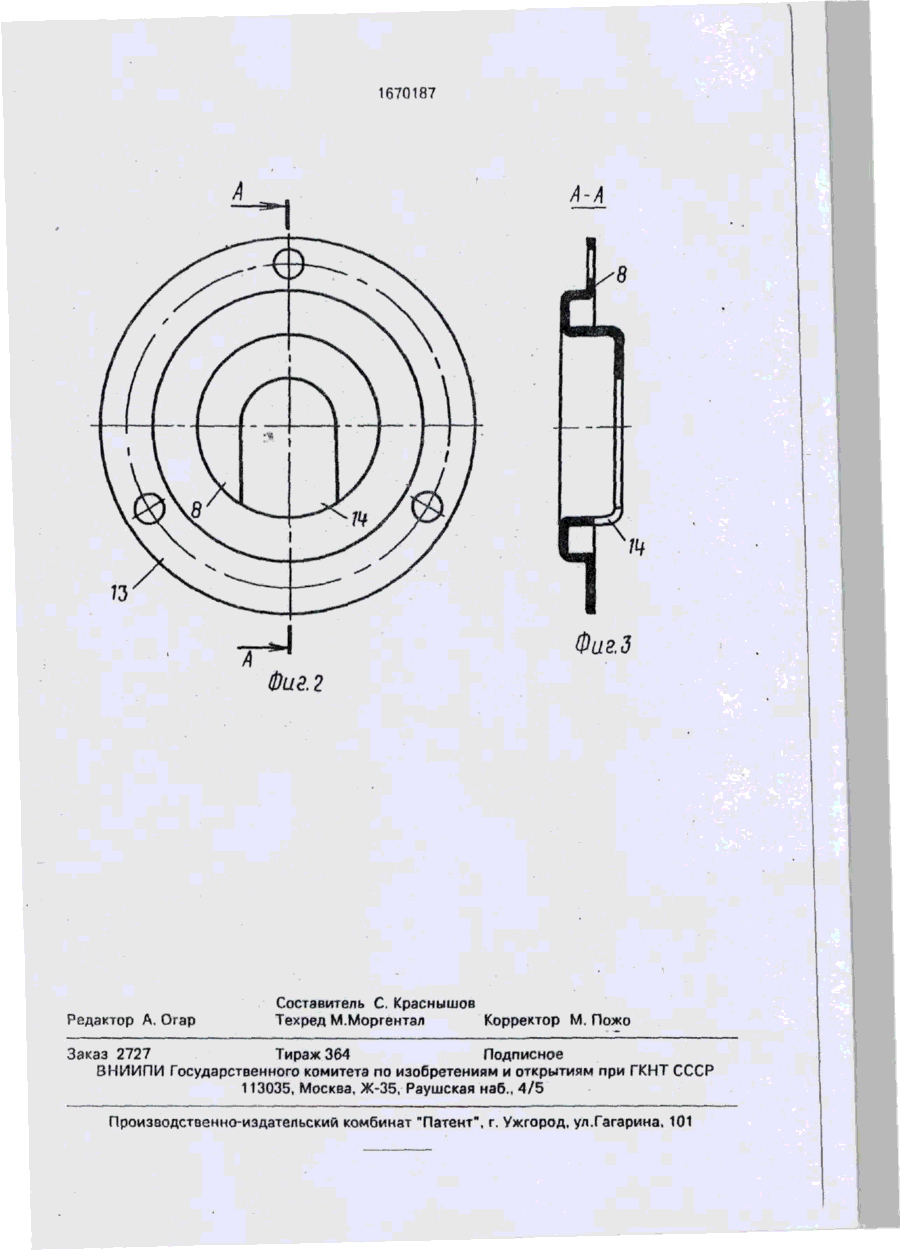

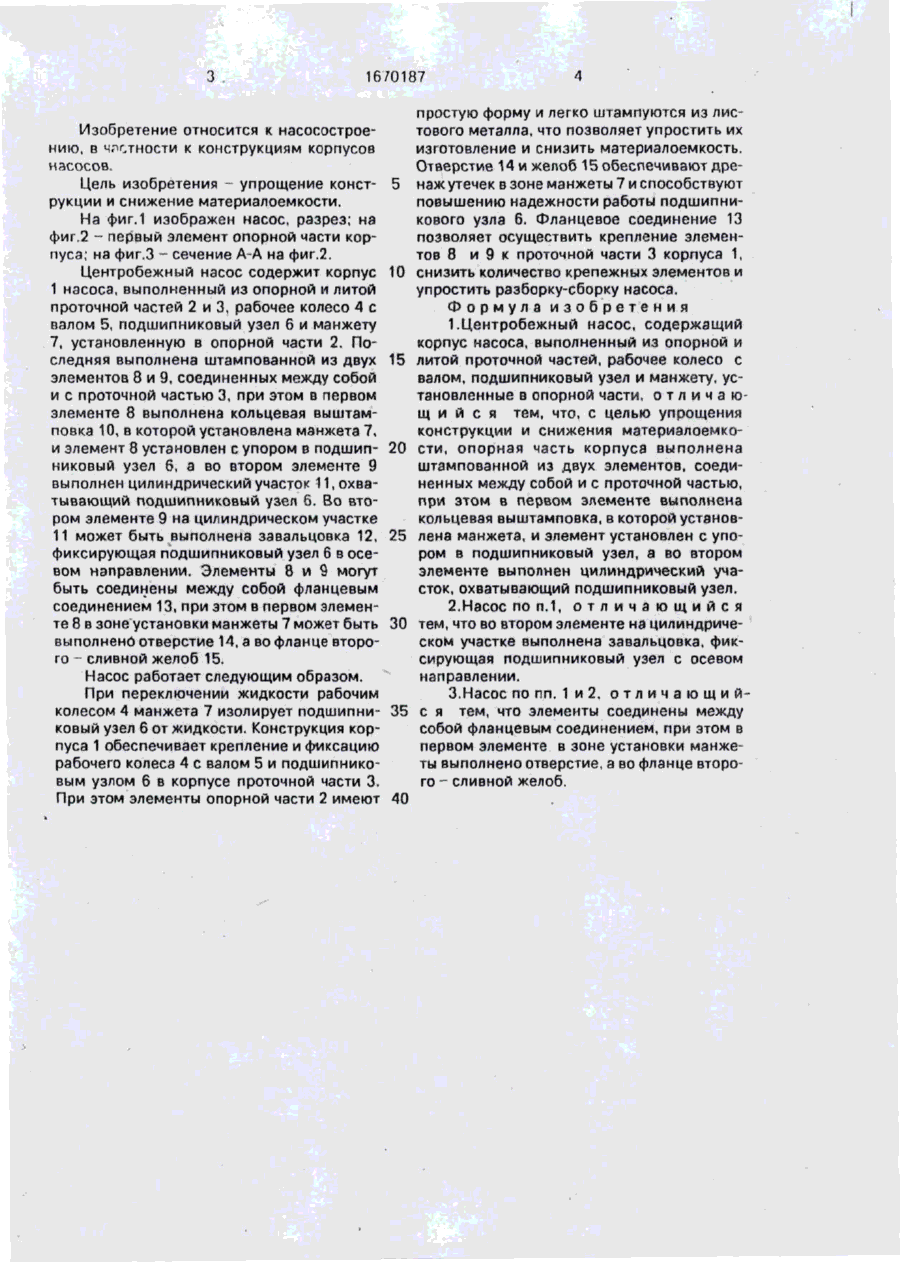

Изобретение позволяет упростить конструкцию и снизить материалоемкость центробежного насоса. Корпус 1 насоса выполнен из опорной части (04) 2 и литой проточной части 3. 0 4 2 выполнена штампованной из двух элементов (Э) 8 и 9, соединенных между собой и с проточной частью 3. В Э 8 выполнена кольцевая выштамповка 10, в которой установлена манжета 7. Э 8 установлен с упором в подшипниковый узел 6, а в Э 9 выполнен цилиндрический участок 11, охватывающий подшипниковый узел 6. В Э 9 на цилиндрическом участке 11 может быть выполнена завальцовка 12, фиксирующая подшипниковый узел 6 в осевом направлении. Э 8 и 9 могут быть соединены между собой фланцевым соединением 13, при этом в Э 8 в зоне установки манжеты 7 может быть выполнено отверстие 14, а во фланце Э 9 -сливнойжелоб 15. Конструкция корпуса 1 обеспечивает фиксацию рабочего колеса 4 с валом 5 и подшипниковым узлом 6 в корпусе проточной части 3. Э 8 и9 имеют простую форму и легко штампуются из листового металла. Отверстие 14 и желоб 15 обеспечивают дренаж жидкости, протекающей через манжету 7, а фланцевое соединение 13 позволяет упростить разборку и сборку корпуса и сократить количество крепежных элементов. 2 з.п. ф-лы, 3 ил. т С в а IV 41 о 00 1670187 Изобретение относится к насосостроению, в частности к конструкциям корпусов насосов. Цель изобретения - упрощение конст- 5 рукции и снижение материалоемкости. На фиг.1 изображен насос, разрез; на фиг.2 - первый элемент опорной части корпуса; на фиг.З - сечение А-А на фиг.2. Центробежный насос содержит корпус 10 I насоса, выполненный из опорной и литой проточной частей 2 и 3, рабочее колесо 4 с валом 5, подшипниковый узел б и манжету 7, установленную в опорной части 2. Последняя выполнена штампованной из двух 15 элементов 8 и 9, соединенных между собой и с проточной частью 3, при этом 8 первом элементе 8 выполнена кольцевая выштамповка 10, в которой установлена манжета 7, и элемент 8 установлен с упором в подшип- 20 никовый узел б, а во втором элементе 9 выполнен цилиндрический участок 11, охватывающий подшипниковый узел 6. Во втором элементе 9 на цилиндрическом участке II может быть выполнена завальцовка 12, 25 фиксирующая подшипниковый узел 6 в осевом направлении, Элементы 8 и 9 могут быть соединены между собой фланцевым соединением 13, при этом в первом элементе 8 в зоне установки манжеты 7 может быть 30 выполнено отверстие 14, а во фланце второго - сливной желоб 15. Насос работает следующим образом. При переключении жидкости рабочим колесом 4 манжета 7 изолирует подшипни- 35 ковый узел 6 от жидкости. Конструкция корпуса 1 обеспечивает крепление и фиксацию рабочего колеса 4 с валом 5 и подшипниковым узлом 6 в корпусе проточной части 3. При этом элементы опорной части 2 имеют 40 простую форму и легко штампуются из листового металла, что позволяет упростить их изготовление и снизить материалоемкость. Отверстие 14 и желоб 15 обеспечивают дренаж утечек в зоне манжеты 7 и способствуют повышению надежности работы подшипникового узла 6. Фланцевое соединение 13 позволяет осуществить крепление элементов 8 и 9 к проточной части 3 корпуса 1, снизить количество крепежных элементов и упростить разборку-сборку насоса. Формула изобретения 1.Центробежный насос, содержащий корпус насоса, выполненный из опорной и литой проточной частей, рабочее колесо с валом, подшипниковый узел и манжету, установленные в опорной части, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и снижения материалоемкости, опорная часть корпуса выполнена штампованной из двух элементов, соединенных между собой и с проточной частью, при этом в первом элементе выполнена кольцевая выштамповка, в которой установлена манжета, и элемент установлен с упором в подшипниковый узел, а во втором элементе выполнен цилиндрический участок, охватывающий подшипниковый узел. 2.Насос по п.1, о т л и ч а ю щ и й с я тем, что во втором элементе на цилиндрическом участке выполнена завальцовка, фиксирующая подшипниковый узел с осевом направлении. 3.Насос по пп. 1 и 2 , о т л и ч а ю щ и й с я тем, что элементы соединены между собой фланцевым соединением, при этом в первом элементе в зоне установки майжеты выполнено отверстие, а во фланце второго - сливной желоб. 1670187 A-A Фиг.3 Фиг. 2 Редактор А, Огар Составитель С. Краснышов Техред М.Моргентал Корректор М. Пожо Заказ 2727 Тираж 364 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
