Відцентровий насос
Номер патенту: 9263
Опубліковано: 30.09.1996
Автори: Бражнік Віктор Петрович, Малашенко Григорій Михайлович
Формула / Реферат
Центробежный насос, содержащий рабочее колесо двустороннего входа и расположенные за ним лопаточный аппарат, кольцевую и переводную камеры, причем кольцевая камера пересечена каналами подвода жидкости к рабочему колесу, отличающийся тем, что, с целью повышения КПД путем снижения гидравлических потерь в кольцевой камере, последняя снабжена лопаточной решеткой, установленной между лопаточным аппаратом и каналами подвода, причем выходные кромки лопаток решетки составляют прямой угол с плоскостью размещения каналов подвода.
Текст

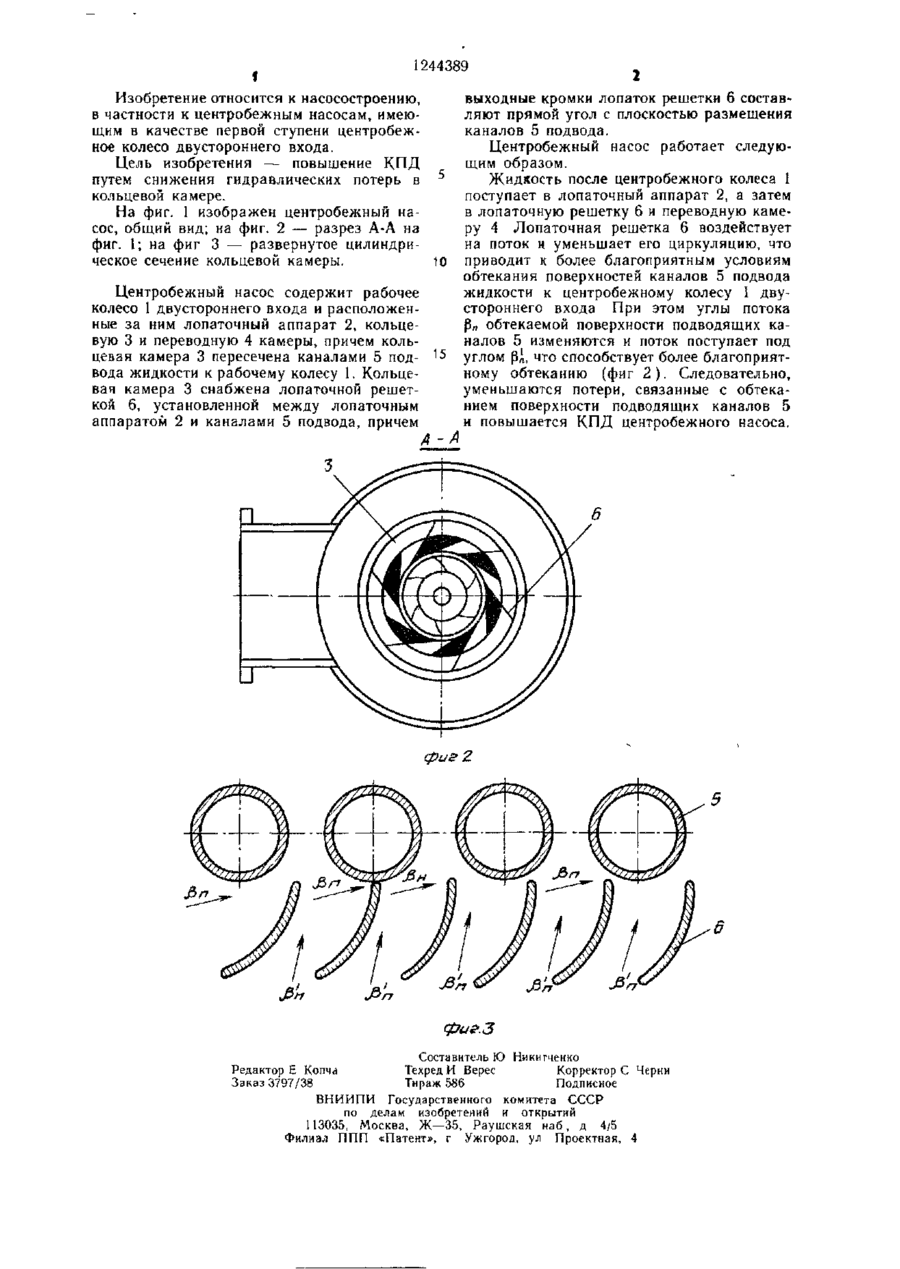

ЦЕНТРОБЕЖНЫЙ НАСОС, содержащий рабочее колесо двустороннего входа и расположенные за ним лопаточный аппарат, кольцевую и переводную камеры, причем кольцевая камера пересечена каналами подвода жидкости к рабочему колесу, отличающийся тем, что, с целью повышения КПД путем снижения гидравлических потерь в кольцевой камере, последняя снабжена лопаточной решеткой, установленной между лопаточным аппаратом и каналами подвода, причем выходные кромки лопаток решетки составляют прямой угол с плоскостью размещения каналов подвода. со «о фи в 1 ._ « да J 1244389 1 Изобретение относится к насосостроению, выходные кромки лопаток решетки 6 составв частности к центробежным насосам, имеюляют прямой угол с плоскостью размещения щим в качестве первой ступени центробежканалов 5 подвода. ное колесо двустороннего входа. Центробежный насос работает следующим образом. Цель изобретения — повышение КПД путем снижения гидравлических потерь в 5 Жидкость после центробежного колеса t кольцевой камере. поступает в лопаточный аппарат 2, а затем в лопаточную решетку б и переводную камеНа фиг. 1 изображен центробежный нару 4 Лопаточная решетка б воздействует сос, общий вид; на фиг. 2 — разрез А-А на на поток и уменьшает его циркуляцию, что фиг. 1; на фиг 3 — развернутое цилиндрическое сечение кольцевой камеры. Ю приводит к более благоприятным условиям обтекания поверхностей каналов 5 подвода жидкости к центробежному колесу 1 двуЦентробежный насос содержит рабочее стороннего входа При этом углы потока колесо 1 двустороннего входа и расположен(3„ обтекаемой поверхности подводящих каные за ним лопаточный аппарат 2, кольценалов 5 изменяются и поток поступает под вую 3 и переводную 4 камеры, причем кольцевая камера 3 пересечена каналами 5 под- 1 5 углом pi, что способствует более благоприятвода жидкости к рабочему колесу 1. Кольценому обтеканию (фиг 2 ) . Следовательно, вая камера 3 снабжена лопаточной решетуменьшаются потери, связанные с обтекакой б, установленной между лопаточным нием поверхности подводящих каналов 5 аппаратом 2 и каналами 5 подвода, причем и повышается КПД центробежного насоса. фиг 2 Составитель Ю Никигченко Редактор Е Копч
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal pump
Автори англійськоюMalashenko Hryhorii Mykhailovych, Brazhnik Viktor Petrovych
Назва патенту російськоюЦентробежный насос
Автори російськоюМалашенко Григорий Михайлович, Бражник Виктор Петрович
МПК / Мітки
МПК: F04D 29/44
Мітки: насос, відцентровий
