Стрічковий фільтр

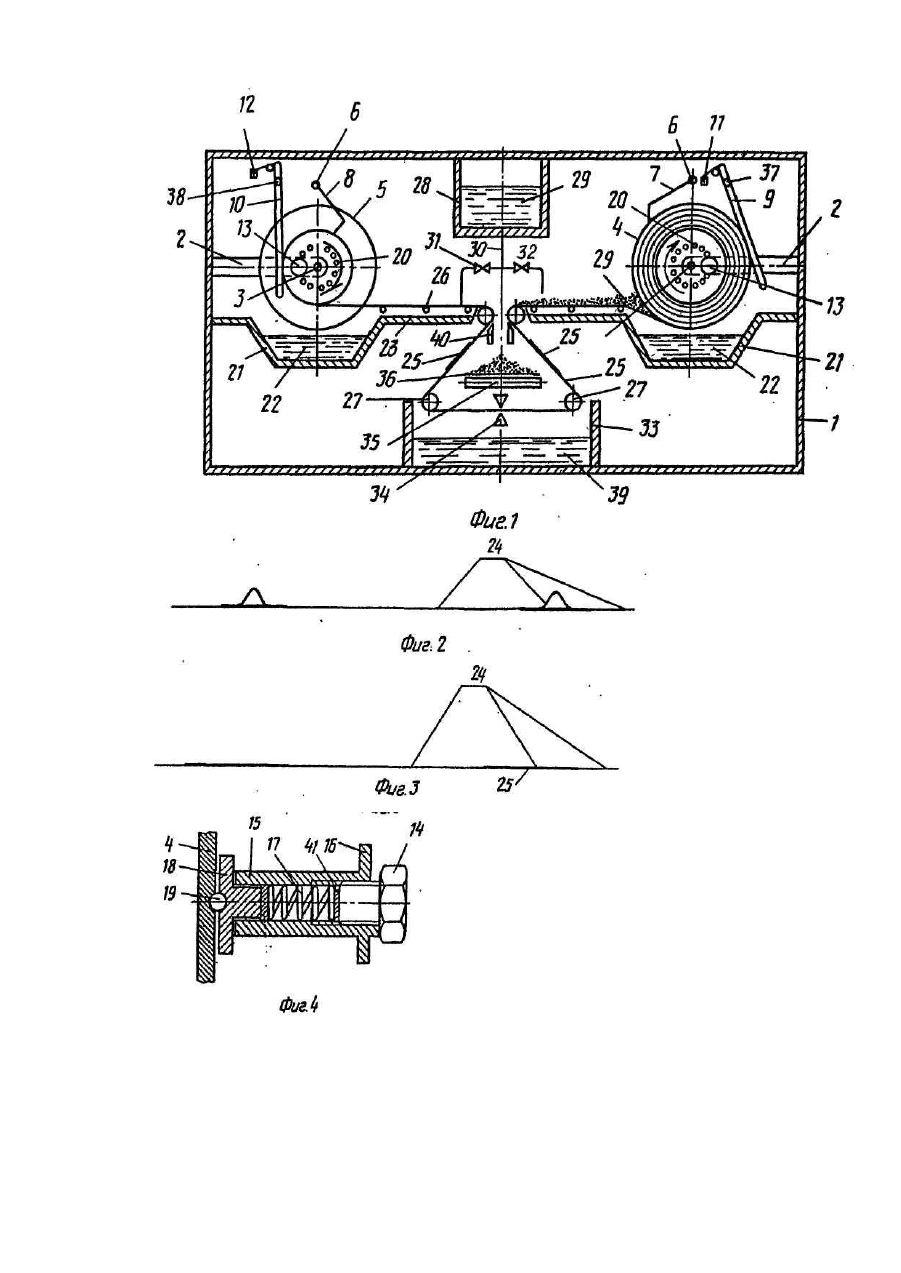

Изобретение относится к фильтрованию и может быть использовано в химической и других отраслях промышленности для обезвоживания осадков бытовых и сточных вод. Цель изобретения - повышение эффективности работы при обезвоживании осадков. На Фиг.1 схематично изображен ленточный фильтр, общий вид, разрез; на Фиг.2 - фильтровальная лента в свободном, не рабочем состоянии; на Фиг.3 - то же, в натянутом, рабочем состоянии; на Фиг.4 - устройство для натяжки ленты, общий вид. Фильтр состоит из корпуса 1, на котором неподвижно закреплен кронштейны 2 с осью 3. Барабаны 4 и 5 неподвижно закреплены на оси 3. Над барабанами 4 и 5 на оси 6 шарнирно закреплены ножи 7 и 8, датчики сигнала - поворотные планки 9 и 10, концевые выключатели 11 и 12. На кронштейнах 2 неподвижно закреплено натяжное устройство 13, состоящее из болта 14, трубки 15, фланца 16, пружины 17, тарелки 18, шарика 19. Натяжное устройство 13 взаимодействует с боковой частью барабанов 4 и 5 с помощью шарика 19 и отверстий 20. Под барабанами 4 и 5 имеются емкости 21 с фильтратом 22. Ёмкости 21 жестко соединены с лотками 23. Фильтровальная лента 24 снабжена неподвижно закрепленными по краям к ленте 24 пластинами 25 из эластичного материала, длина которых меньше длины участков ленты 24 в местах закрепления. Фильтровальная лента 24 поддерживается роликами 26 и роликами 27 передвижки ткани ленты 24. В центре фильтра имеется емкость 28 с осадком 29, трубопровод 30 подачи осадка, электроклапаны 31 и 32. В нижней части фильтра имеется емкость 33 для промывной воды, форсунка 34, ленточный конвейер 35 с лентой 36. Поворотные планки 9 и 10 закреплены на осях 37 и 38, емкость 33 заполнена промывной водой 39, для съема осадка и очистки ленты 24 предусмотрены ножи 40. Приводы барабанов 4 и 5 выполнены реверсивными (не показаны). Фильтр относительно вертикальной оси имеет одинаковую левую и правую части. Пластины 25 изготовлены из резинотканевых лент. Фильтр работает следующим образом. Предварительно фильтровальную ленту 24 располагают так, как показано на Фиг.2, т.е. пластинами 25 вниз. Далее фильтровальную ленту 24 закрепляют на горизонтальной части барабана 4 и наматывают на него всю ленту 24. Свободный конец фильтровальной ленты 24 пропускают через ролики 26 и 27 (Фиг.1). Закрепляют свободный конец ленты 24 на барабане 5 как и в первом случае. Затягивают болт 14 на обоих натяжных устройствах 13. Включают привод барабана 5 и производят перемотку фильтровальной ленты 24 в натянутом состоянии с барабана 4 на барабан 5. Фильтр к работе готов. Включают привод барабана 4, открывается электроклапан 32 с помощью концевых выключателей 11, осадок из емкости 28 поступает на горизонтальный участок фильтровальной ленты 24. Электроклапан 31 при этом закрыт. Происходит фильтрация осадка на правой части фильтра. Профильтрованная жидкость поступает в лоток 23 и далее в емкость 21. Осадок 29 поступает в клинообразное пространство перед барабаном 4, где прессуется и наматывается вместе с фильтровальной лентой на барабан 4. Жидкость сливается в емкость 21. Происходит постепенное сматывание ленты 24 с барабана 5 на барабан 4 с одновременной фильтрацией и прессованием осадка. Направление вращения барабана 4 - против часовой стрелки. С увеличением числа витков ленты 24 с осадком происходит окончательное прессование и обезвоживание осадка. Каждый виток ленты 24 под действием пластин 25 растягивается, многократно увеличивая усилие, действующее на осадок. При полном наматывании ленты 24 на барабан 4 поворотная планка 9 нажимает на концевой выключатель 11, закрывает электроклапан 32, при этом поступление осадка прекращается. Оставшийся осадок 29 вместе с лентой 24 наматывается на барабан 4 и обезвоживается. Далее планка 9 нажимает на другой концевой выключатель 11, отключает привод барабана 4 и включает привод барабана 5. Поворотная планка 10 через выключатель 12 открывает электроклапан 31, через который осадок сливается на левую часть фильтра. Таким образом на левой части фильтра происходит фильтрация осадка, а на правой - его выгрузка. Выгружаемый осадок сматывается с барабана 4 вместе с лентой 24, поступает в центр фильтра, где ножами 40 снимается и падает на ленточный конвейер 35, откуда в передвижную емкость (не показана). Фильтровальная лента 24 проходит через ролики 27, форсунки 34, где промывается под давлением водой, в чистом виде поступает в левую часть фильтра на фильтрацию осадка и далее, цикл повторяется.
