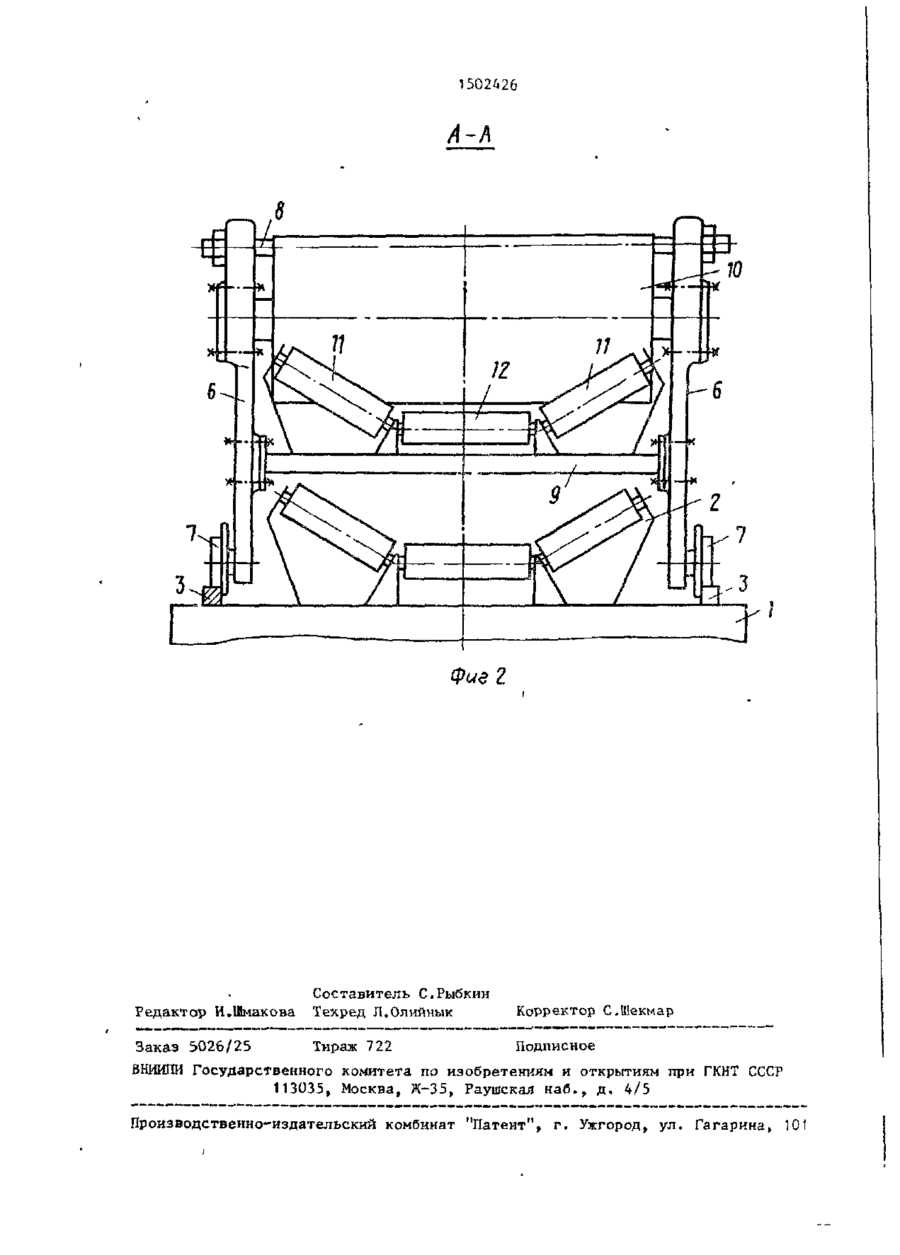

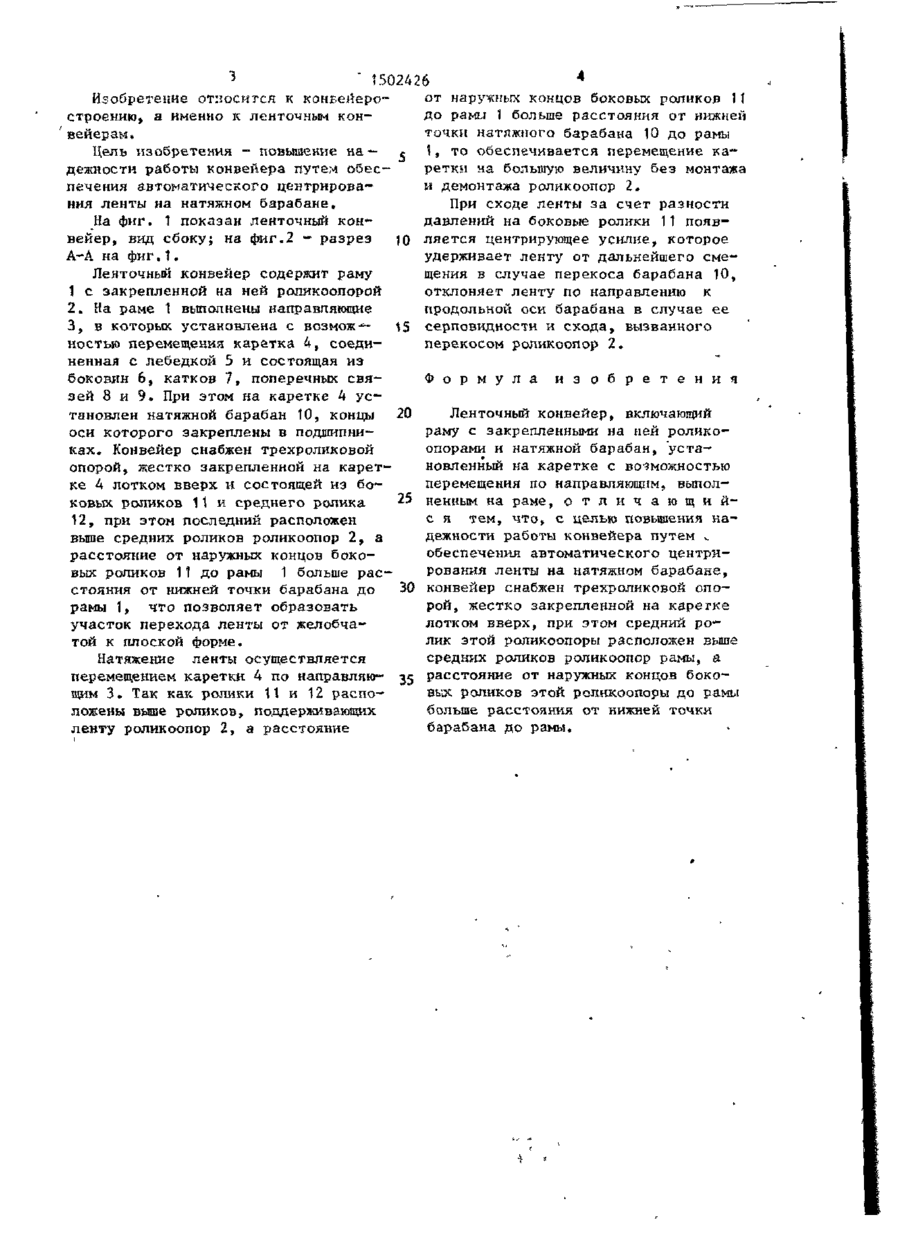

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (51)4 В 65 G 15/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 , (21) 4114979/27-03 (22) 09.09.86 (46) 23.08.89, Бюл. В 31 * (71) Донецкий государственный проетно-конструкторский и эхслеримеліальньм институт комплексной механизации шахт "Донгипроуглемаш" (72) А.Н.Бычигин и Б.Х.Белостоцкий (53) 621.867,2 (088.8) (56) Шахмейстер Л.Г., Солод Г.И. Подземные конвейерные установки. - М.: Недра, 1976, с. 144, рнс» 6.6. (54) ЛЕНТОЧНЫЙ КОНВЕЙЕР (57) Изобретение относится к конвейерному машиностроению. Цель - повышение надежности работы конвейера путей обеспечения автоматического центрирования ленты на натяжном барабане. Конвейер включает раму 1 с закреплеинш*н на ней роликоопорами (Р) 2 и натяжной барабан W, установленный на каретке (К) 4 с возможностью перемещения ло направляющим 3, выполненным на раме 1. На К 4 лотком вверх жестко закреплена трехроликовая опора. При этом средний ролик этой Р расположен выше средних роликов Р 2, а расстояние от наружных концов боковых роликов этой Р до рамы 1 больше расстояния от нижней точки барабана 10 до рамы. Натяжение ленты осуществляется перемещением К 4 натяжного устройства по направляющим 3. Так как Р на К 4 выше Р 2f то обеспечивается перемещение К 4 на большую величину без монтажа и демонтажа ее Р. Нагрузка от ленты всегда приходится на эту Р. При сходе ленты в результате разности давлений на боковые ролики К 4 появляется центрирующее усилие, препятствующее ее сходу. 2 ил. фие.1 502426 Изобретение относится к конвемероот наружных концов боковых роликов 11 строению, а именно к ленточным кондо рамы I больше расстояния от нижней вейерам. точки натяжного барабана 10 до рамы Цель изобретения - повышение н а — с !, то обеспечивается перемещение каретки на большую величину без монтажа дежности работы конвейера путем обеси демонтажа роликоопор 2, печения автоматического центрирования ленты на натяжном барабане. При сходе ленты за счет разности На фиг. 1 показан ленточный кондавлений на боковые ролики 11 появвейер, вид сбоку; на фиг.2 - разрез JQ ляется центрирующее усилие, которое А-А на фиг.1, удерживает ленту от дальнейшего смещения в случае перекоса барабана 10, Ленточный конвейер содержит раму отклоняет ленту по направлению к 1 с закрепленной на ней роликоопорой продольной оси барабана в случае ее 2. На раме 1 выполнены направляющие 3, в которых установлена с возмож^15 серповидности и схода, вызванного перекосом роликоопор 2. ностью перемещения каретка 4, соединенная с лебедкой 5 и состоящая из боковин 6, катков 7, поперечных свяФ о р м у л а и з о б р е т е н и я зей 8 и 9. При этом на каретке 4 установлен натяжной барабан 10, концы 20 Ленточный конвейер, включающий оси которого закреплены в подшипнираму с закрепленными на ней роликоках. Конвейер снабжен трехроликовой опорами и натяжной барабан, устаопорой, жестко закрепленной на карет* ке 4 лотком вверх и состоящей из боновленный на каретке с возможностью ковых роликов 11 и среднего ролика *5 перемещения по направляющим, выпол12, при этом последний расположен нениым на раме, о т л и ч а ю щ и й с я тем, что, с целью повышения навыше средних роликов роликоопор 2, а дежности работы конвейера путем ч . расстояние от наружных концов бокообеспечения автоматического центривых роликов 11 до рамы 1 больше расстояния от нижней точки барабана до 30 рования ленты на натяжном барабане, конвейер снабжен трехроликовой опорамы 1, что позволяет образовать рой, жестко закрепленной на каретке участок перехода ленты от желобчалотком вверх, при этом средний ротой к плоской форме. лик этой роликоопоры расположен выше Натяжение ленты осуществляется перемещением каретки 4 по направляю- 35 средних роликов роликоопор рамы, а расстояние от наружных концов бокощим 3. Так как ролики 11 и 12 расповых роликов этой ролнкоопоры до рамы ложены выше роликов, поддерживающих больше расстояния от нижней точки ленту роликоопор 2, а расстояние барабана до рамы. 1502426 A-h Qua Z Редактор И.Шмакова Составитель С*Рыбкин Техред Л.Олийнык Заказ 5026/25 Тираж 722 Корректор С.Шекмар Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
