Привід щокової дробарки

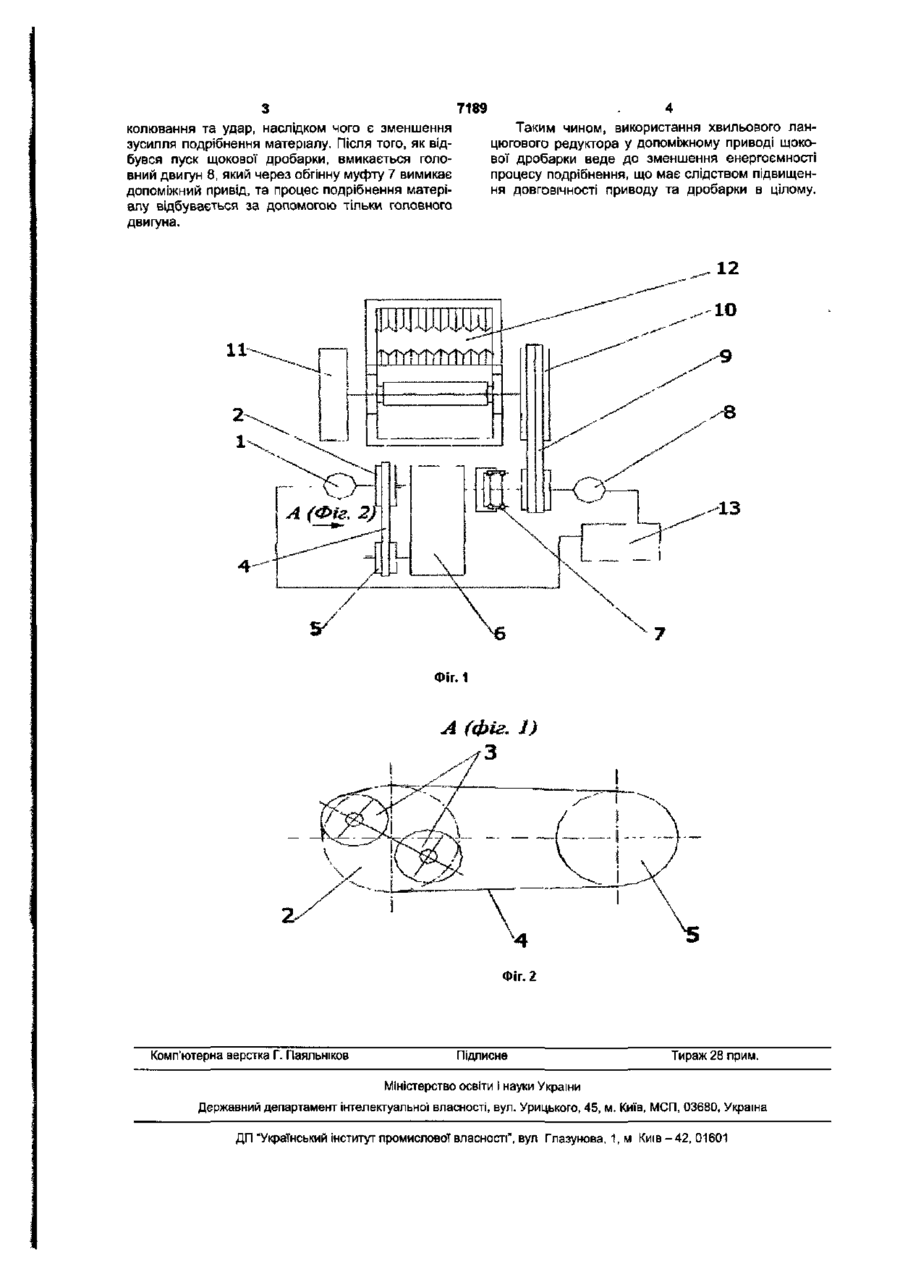

Привід щокової дробарки, до складу якого входять допоміжний привід, що складається з еле ктродвигуна, клинопасової передачі, редуктора, обгінної' муфти, а також основний привід у складі головного двигуна, багаторядної1 клинопасової передачі та маховика, який відрізняється тим, що електродвигун допоміжного приводу з'єднується із редуктором за допомогою хвильового ланцюгового редуктора. Корисна модель відноситься до галузі техніки, а саме: приводів машин для виробництва будівельних матеріалів, що виконують операції з подрібнення будівельних матеріалів у будівництві. Відомі приводи щокових дробарок [див. Ильевич А. П. Машины и оборудование для заводов по производству керамики и огнеупоров. - М.: Высшая школа, 1979. - 344с], до складу якого входять електродвигун та багаторядна клинопасова передача із масивним шківом - маховиком. Недоліком таких конструкцій є значне ускладнення пуску дробарки із заповненою робочою камерою. Відомі також приводи щокових дробарок [див. Назаренко Т. І. Машини для виробництва будівельних матеріалів. - К.: КНУБА, 1999 - 488с] до складу якого входять: допоміжний привід, що складається з електродвигуна, клинопасової передачі, редуктора, обгінної муфти, а також основного привода у складі головного двигуна, багаторядної клинопасової передачі та маховика. Пуск дробарки здійснюється двигуном допоміжного привода, обертаючий момент з якого через клинопасову передачу та редуктор передається на рухому щоку щокової дробарки Після цього вмикається головний двигун, а двигун допоміжного привода за допомогою обгінної' муфти автоматично вимикається. Але при пуску щокової дробарки при заповненій робочій камері процес подрібнення відбувається практично роздавлюванням, що має наслідком збільшення зусилля подрібнення та відчутне коливання енергоспоживання, що призводить до збільшення енергоємності процесу. В основу корисної моделі поставлена задача зменшення зусилля подрібнення в період пуску щокової дробарки, зменшення енергоємності процесу подрібнення, підвищення довговічності приводу та дробарки в цілому Поставлена задача досягається тим, що електродвигун допоміжного привода з'єднується Із редуктором за допомогою хвильового ланцюгового редуктора. Винахід пояснюється за допомогою креслень. Фіг 1 - загальний вигляд приводу щокової дробарки. Фіг 2 - кінематична схема хвильового ланцюгового редуктора. На фіг. 1, 2 зображено привод щокової дробарки, який складається з допоміжного привода, що містить електродвигун 1, хвильову ланцюгову передачу, що складається із нерухомих зірочок 2, катків водила 3, багаторядного ланцюга 4 та ведених зірочок 5, редуктора 6, обгінної муфти 7, головного двигуна 8, багаторядної клинопасової' передачі 9, шківу-маховика 10, маховика 11, та щокової' дробарки 12, командоапарата 13. При пуску щокової дробарки першим вмикається електродвигун 1, від якого обертовий рух передається через катки водила 2 хвильового ланцюгового редуктора, який забезпечує пульсуючий рух багаторядного ланцюга 4, що передається через ведену зірочку 5, редуктор 6 та обгінну роликову муфту 7 на багаторядну клинопасову передачу 9, далі на шків - маховик 10, а з неї на рухому щоку щокової дробарки 12, забезпечуючи таким чином її пульсуючий рух, що надає можливість додати до процесу роздавлювання матеріалу роз 00 7189 Таким чином, використання хвильового ланцюгового редуктора у допоміжному приводі щокової дробарки веде до зменшення енергоємності процесу подрібнення, що має слідством підвищення довговічності приводу та дробарки в цілому. колювання та удар, наслідком чого є зменшення зусилля подрібнення матеріалу. Після того, як відбувся пуск щокової дробарки, вмикається головний двигун 8, який через обгінну муфту 7 вимикає допоміжний привід, та процес подрібнення матеріалу відбувається за допомогою тільки головного двигуна. : / Фіг. 1 А (фіг. Комп'ютерна верстка Г. Паяльніков 1) Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
