Привід барабана, переважно бетонозмішувача

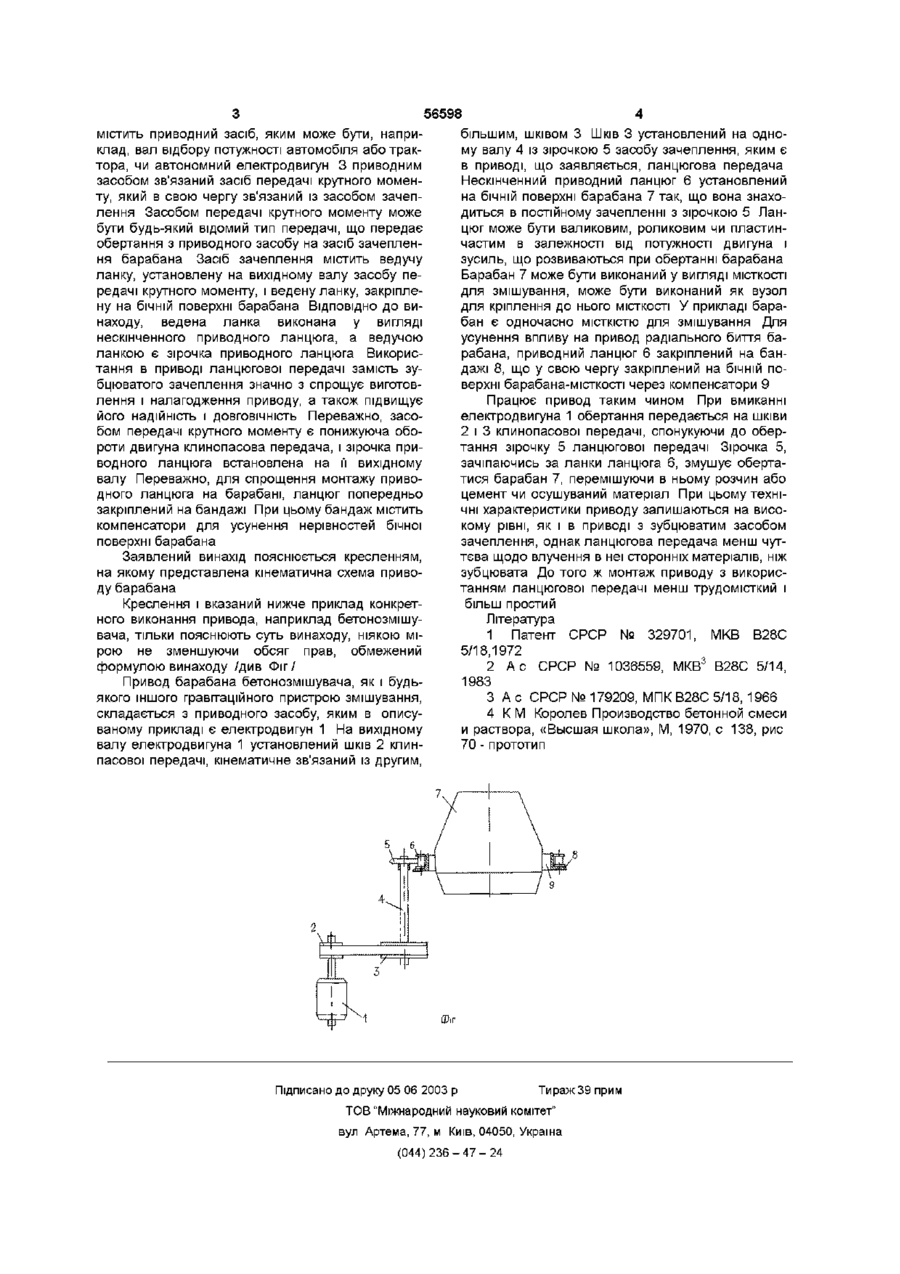

1 Привід барабана, переважно змішувача, що містить привідний засіб, зв'язаний з ним засіб передачі крутного моменту і зв'язаний з засобом передачі крутного моменту засіб зачеплення, що містить ведучу ланку, встановлену на вихідному валу засобу передачі крутного моменту, і ведену ланку, закріплену на бічній поверхні барабана, який відрізняється тим, що ведена ланка виконана у вигляді нескінченного привідного ланцюга, а ведучою ланкою є зірочка привідного ланцюга 2 Привід за п 1, який відрізняється тим, що між барабаном змішувача і привідним ланцюгом установлений бандаж, на якому закріплений привідний ланцюг 3 Привід за п 2, який відрізняється тим, що бандаж містить компенсатори для усунення нерівностей бічної поверхні барабана 4 Привід за п 1, який відрізняється тим, що зірочка привідного ланцюга встановлена на вихідному валу клинопасової передачі Винахід відноситься до області машинобудування і може бути використаний для привода барабанних гравітаційних пристроїв, наприклад, змішувачів, сушарок, - випалювальних печей, гравієсортировок Переважним є використання винаходу для привода гравітаційних змішувачів, як пересувних, так і стаціонарних ВІДОМІ І широко застосовуються приводи змішувачів, що містять двигун, з'єднаний зі змішувальним барабаном за допомогою клинопасової передачі Кпинопасова передача підведена до змішувального барабана за допомогою системи ШКІВІВ У патенті СРСР № 329701 [1] барабан з'єднаний безпосередньо з валом веденого шківа клинопасової передачі Недоліком описаного привода є його великі габарити, викликані необхідністю виконання веденого шківа великого діаметра через відсутність окремого редуктора для зниження числа обертів вихідного вала В ас СРСР № 1036559 [2] барабан з'єднаний з валом двигуна за допомогою кутової пасової передачі і редуктора Габарити цього привода трохи зменшені, однак кінематика його при цьому ускладнена працює в умовах підвищеного абразивного зносу Найбільш близьким до приводу, що заявляється, є привід барабана змішувача 3-399, що випускається промисловістю [4] Привод містить електродвигун, на вихідному валу якого розташований шків клинопасової передачі ВІДПОВІДНИЙ йому шків насаджений на вал редуктора На другому, тихохідному, валу редуктора встановлена конічна шестірня, яка знаходиться в постійному зачепленні з конічним зубцюватим вінцем Зубцюватий вінець закріплений на бічній поверхні барабана Від шківа, насадженого на вал електродвигуна, обертання передається шківу, насадженому на вал редуктора, далі через циліндричну пару на тихохідний вал з конічною шестірнею Конічна шестірня передає обертання зубцюватому вінцеві змішувального барабана Описаний привод складний і трудомісткий у виготовленні і налагоджуванні Крім того, змішуваний абразивний матеріал часто потрапляє між зубами шестерень і виводить їх з ладу Відомий привід, що містить двигун, з'єднаний зі змішувальним барабаном за допомогою зубчастої передачі, ведене колесо якої закріплено на барабані [3] Такий привод складний у виготовленні і налагоджуванні, оскільки вимагає точного виготовлення і пригону шестерень Привод часто виходить з ладу внаслідок поломки зубів, оскільки В основу винаходу поставлена задача удосконалення приводу барабана, у якому шляхом заміни зубцюватого засобу зачеплення більш простим ланцюговим засобом досягається можливість виключення складного евольвентного зачеплення і заміни його більш простим і надійним Такий привод простий у виготовленні Його можна виготовити в кустарних умовах Поставлена задача вирішена так Привод барабана, переважно змішувача, як і в прототипі, 00 ю (О ю 56598 містить приводний засіб, яким може бути, наприклад, вал відбору потужності автомобіля або трактора, чи автономний електродвигун 3 приводним засобом зв'язаний засіб передачі крутного моменту, який в свою чергу зв'язаний із засобом зачеплення Засобом передачі крутного моменту може бути будь-який відомий тип передачі, що передає обертання з приводного засобу на засіб зачеплення барабана Засіб зачеплення містить ведучу ланку, установлену на вихідному валу засобу передачі крутного моменту, і ведену ланку, закріплену на бічній поверхні барабана ВІДПОВІДНО ДО винаходу, ведена ланка виконана у вигляді нескінченного приводного ланцюга, а ведучою ланкою є зірочка приводного ланцюга Використання в приводі ланцюгової передачі замість зубцюватого зачеплення значно з спрощує виготовлення і налагодження приводу, а також підвищує його надійність і ДОВГОВІЧНІСТЬ Переважно, засобом передачі крутного моменту є понижуюча обороти двигуна клинопасова передача, і зірочка приводного ланцюга встановлена на її вихідному валу Переважно, для спрощення монтажу приводного ланцюга на барабані, ланцюг попередньо закріплений на бандажі При цьому бандаж містить компенсатори для усунення нерівностей бічної поверхні барабана Заявлений винахід пояснюється кресленням, на якому представлена кінематична схема приводу барабана Креслення і вказаний нижче приклад конкретного виконання привода, наприклад бетонозмішувача, тільки пояснюють суть винаходу, ніякою мірою не зменшуючи обсяг прав, обмежений формулою винаходу /див Фіг/ Привод барабана бетонозмішувача, як і будьякого іншого гравітаційного пристрою змішування, складається з приводного засобу, яким в описуваному прикладі є електродвигун 1 На вихідному валу електродвигуна 1 установлений шків 2 клинпасової передачі, кінематичне зв'язаний із другим, більшим, шківом 3 Шків 3 установлений на одному валу 4 із зірочкою 5 засобу зачеплення, яким є в приводі, що заявляється, ланцюгова передача Нескінченний приводний ланцюг 6 установлений на бічній поверхні барабана 7 так, що вона знаходиться в постійному зачепленні з зірочкою 5 Ланцюг може бути валиковим, роликовим чи пластинчастим в залежності від потужності двигуна і зусиль, що розвиваються при обертанні барабана Барабан 7 може бути виконаний у вигляді МІСТКОСТІ для змішування, може бути виконаний як вузол для кріплення до нього МІСТКОСТІ У прикладі барабан є одночасно МІСТКІСТЮ ДЛЯ змішування Для усунення впливу на привод радіального биття барабана, приводний ланцюг 6 закріплений на бандажі 8, що у свою чергу закріплений на бічній поверхні барабана-місткості через компенсатори 9 Працює привод таким чином При вмиканні електродвигуна 1 обертання передається на шківи 2 і 3 клинопасової передачі, спонукуючи до обертання зірочку 5 ланцюгової передачі Зірочка 5, зачіпаючись за ланки ланцюга 6, змушує обертатися барабан 7, перемішуючи в ньому розчин або цемент чи осушуваний матеріал При цьому технічні характеристики приводу залишаються на високому рівні, як і в приводі з зубцюватим засобом зачеплення, однак ланцюгова передача менш чуттєва щодо влучення в неї сторонніх матеріалів, ніж зубцювата До того ж монтаж приводу з використанням ланцюгової передачі менш трудомісткий і більш простий Література 1 Патент СРСР № 329701, МКВ В28С 5/18,1972 2 А с СРСР № 1036559, МКВ3 В28С 5/14, 1983 3 А с СРСР № 179209, МПКВ28С 5/18, 1966 4 К М Королев Производство бетонной смеси и раствора, «Высшая школа», М, 1970, с 138, рис 70 - прототип Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
