Пневмопатрон
Текст

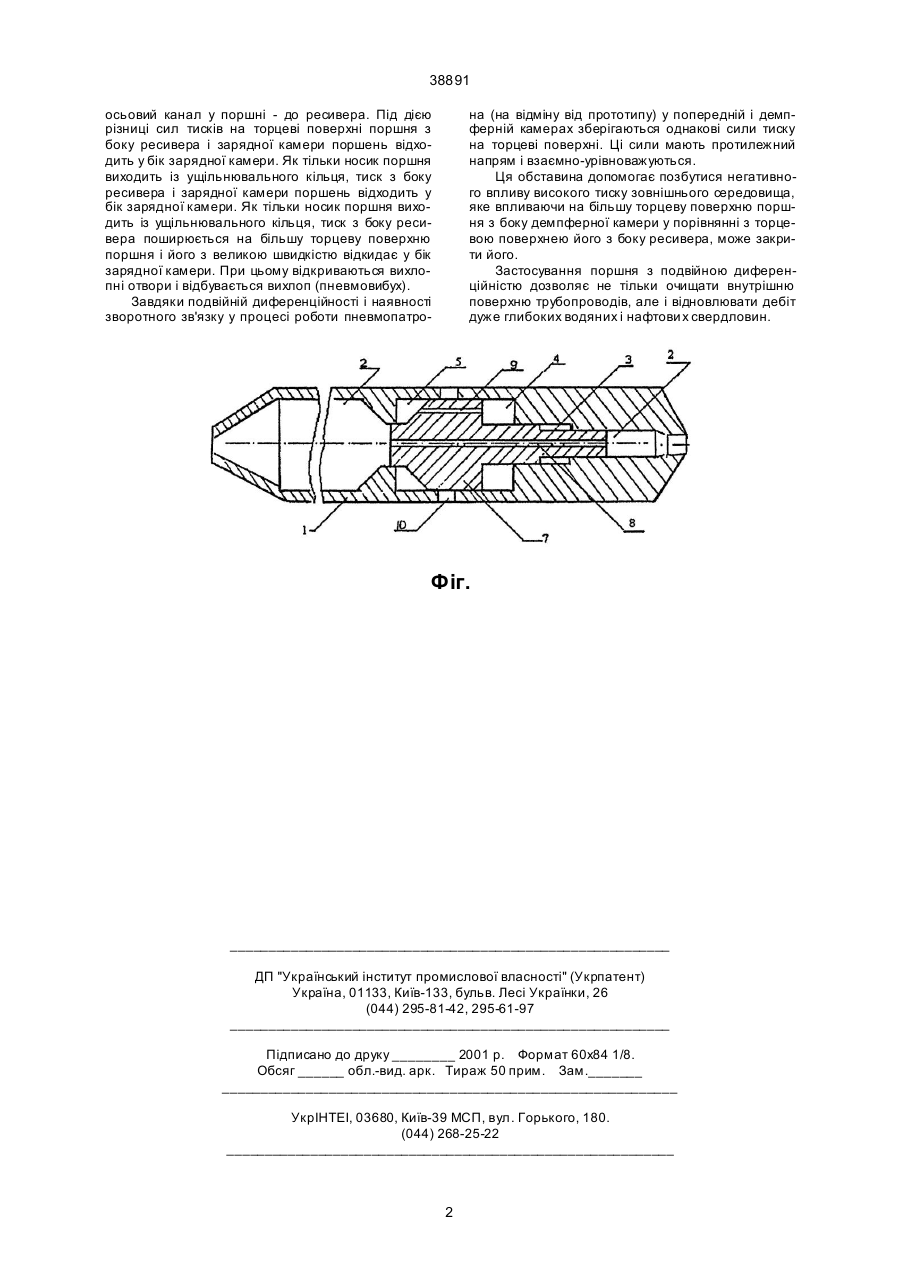

1. Пневмопатрон, що містить в собі корпус і встановлений в ньому поршень, який відрізняється тим, що останній виконаний з подвійною диференційністю. 2. Пневмопатрон по п. 1, який відрізняється тим, що корпус і поршень утворюють додаткову компенсаційну камеру. 3. Пневмопатрон по п. 1, який відрізняється тим, що поршень має осьовий канал. (19) (21) 2000116517 (22) 20.11.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Сльоз Леонід Гідалійович (73) Товариство з обмеженою відповідальністю "Енергомонтаж" 38891 осьовий канал у поршні - до ресивера. Під дією різниці сил тисків на торцеві поверхні поршня з боку ресивера і зарядної камери поршень відходить у бік зарядної камери. Як тільки носик поршня виходить із ущільнювального кільця, тиск з боку ресивера і зарядної камери поршень відходить у бік зарядної камери. Як тільки носик поршня виходить із ущільнювального кільця, тиск з боку ресивера поширюється на більшу торцеву поверхню поршня і його з великою швидкістю відкидає у бік зарядної камери. При цьому відкриваються вихлопні отвори і відбувається вихлоп (пневмовибух). Завдяки подвійній диференційності і наявності зворотного зв'язку у процесі роботи пневмопатро на (на відміну від прототипу) у попередній і демпферній камерах зберігаються однакові сили тиску на торцеві поверхні. Ці сили мають протилежний напрям і взаємно-урівноважуються. Ця обставина допомогає позбутися негативного впливу високого тиску зовнішнього середовища, яке впливаючи на більшу торцеву поверхню поршня з боку демпферної камери у порівнянні з торцевою поверхнею його з боку ресивера, може закрити його. Застосування поршня з подвійною диференційністю дозволяє не тільки очищати внутрішню поверхню трубопроводів, але і відновлювати дебіт дуже глибоких водяних і нафтови х свердловин. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic chuck
Автори англійськоюSlioz Leonid Hidaliiovych
Назва патенту російськоюПневмопатрон
Автори російськоюСлез Леонид Гидальевич
МПК / Мітки
Мітки: пневмопатрон
