Пристрій для аускультативної діагностики

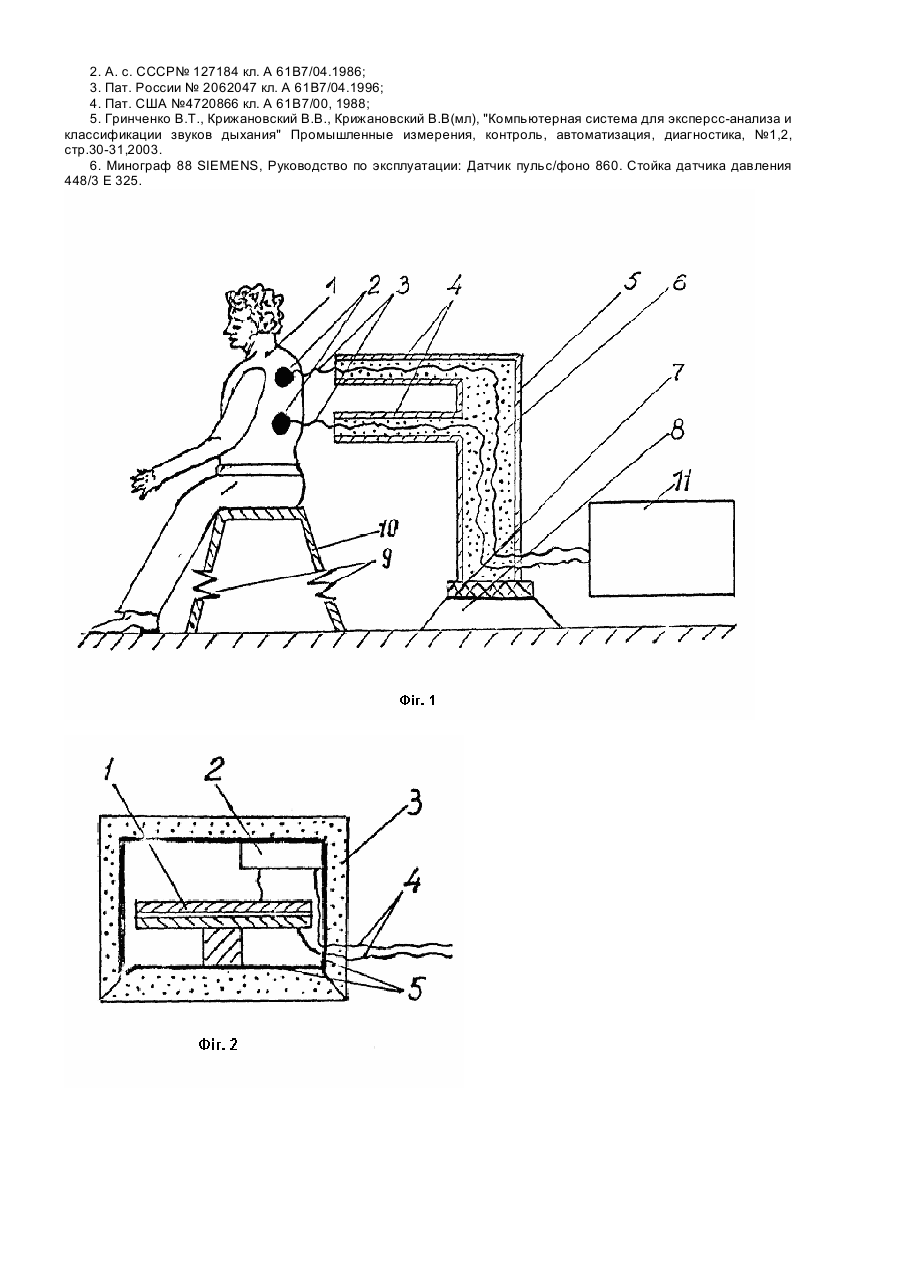

Винахід відноситься до медичної техніки, а саме, до пристроїв для аускультації шумів життєдіяльності організму людини . Відомі пристрої аускультативної діагностики (електронні стетофонендоскопы, фонокардіографи) призначені для аускультації шумів життєдіяльності людини, де використовуються акустичні датчики, електронні підсилювачі, технологічні стійки, спеціальні крісла пацієнтів, сполучні кабелі, комп'ютери ( див. а. с. N 1595472 кл. А 61 В 7/04, 1990, а. с. N 1227184, кл. А 61 В 7/04, 1986 (СРСР), Пат. Росії №2062047 кл. А 617/04 1996 р., Пат. США № 4720866, кл. А 61 В7/00, 1988). Стаття: Гринченко В.Т., Крижановский В.В., Крижановский В.В.(мл.) "Компьютерная система для экспресс-анализа и классификации звуков дихания".Промышленные измерения, контроль, автоматизация, диагностика.. №1,2 2003, стор. 30-31., Минограф 82, SIEMENS, Руководство по эксплуатации. Датчик пульс/фоно 860. Стойка датчика давления 448/3 Е 325. До недоліків цих пристроїв треба віднести :відсутність у них віброзахисту, що приводить до того, що небажані вібрації конструкцій, що обгороджують приміщення (стіни, стелі, вікна), та вібрації іншої апаратури розташованої в приміщенні передаються на чутливі елементи датчиків, внаслідок чого відбувається зменшення співвідношення сигнал/перешкода, знижується вірогідність діагностичної інформації. Найбільш близьким до пропонованого пристрою є "Комп'ютерна система для експрес-аналізу і класифікації звуків подиху ". Ця система багатоканального не інвазивного (пасивного) мониторинга і діагностики стану органів респіраторного тракту людини на основі акустичної інформації про звуки подиху включає: спеціалізоване крісло пацієнта з вмонтованими в нього високочутливими сенсорами, комп'ютер, монітор, акустичні колонки, поліхромний принтер. Реєстрація звуків подиху здійснюється за допомогою спеціально розроблених високочутливих п'єзоелектричних акселерометрів з малошумлячими підсилювачами, що кріпляться на спинці крісла пацієнта з виходу підсилювачів сигнали надходять на входи плати АЦП, де здійснюється їхня попередня фільтрація і синхронне по усім 8-ми каналам перетворення в 16-ти розрядні цифрові коди з заданою частотою дискретизації. Дані з АЦП реєструються на твердому диску, виконується їхній експрес-аналіз, візуалізація результатів аналізу відображається на кольоровому моніторі і документується на принтері, також може бути виконаний аудіо контроль і аудіо аналіз. До недоліків даного пристрою можна віднести: відсутність у його елементах віброзахисту і вібропоглинаючих матеріалів, і тому вібрації конструкцій, що обгороджують приміщення, а також вібрації від іншої апаратури передаються на чутливі елементи датчиків; відсутність звукозахисту датчиків породжує звукову перешкоду, обумовлену звуковим тиском навколишнього середовища; установка електронних підсилювачів у технологічній стійці, які удалині від п'єзоелектричних датчиків з високоомним вихідним опором та можливість сполучених кабелів коливатись в середині крісла пацієнта приводять до появи електромагнітної перешкоди. Таким чином, сукупність небажаних (паразитних) перешкод вібраційної, звукової, електромагнітної - істотно зменшує співвідношення сигнал/перешкода, а також знижує вірогідність діагностичної інформації. Задачею винаходу є підвищення співвідношення сигнал/перешкода пристрою для аускультативної діагностики, збільшення вірогідністі діагностичної інформації. Поставлена задача вирішується за рахунок того, що в пристрої, що містить акустичні датчики, технологічну стійку з порожніми консолями, на якій закріплені електронні підсилювачі, крісло пацієнта, сполучні кабелі і комп'ютер, корпус кожного з акустичних датчиків виконаний із звукопоглинаючого матеріалу, електронні підсилювачі розміщені усередині корпуса датчика, а порожні консолі і вертикальна частина технологічної стійки заповнені вібропоглинаючим матеріалом, що щільно облягає кабелі, при цьому вертикальна частина технологічної стійки з'єднана з її масивною віброзатримуючою основою через вібропоглинаючу прокладку, а ніжки крісла пацієнта обладнані вібродемпферами. Пристрій для аускультативної діагностики та розріз датчика представлено на фігурах 1 і 2. Загальний вид конструкції пристрою представлені на фіг.1., де 1 -пацієнт, 2 - датчики, 3 - сполучні кабелі, 4 - порожні консолі, 5 вертикальна частина технологічної стійки, 6 - вібропоглинаючий матеріал, 7 - вібропоглинаюча прокладка, 8 масивна віброзатримуюча основа, 9 - вібродемпфери ніжок крісла пацієнта, 10 - крісло пацієнта, 11 - комп'ютер. Розріз датчика зображен на фіг.2, де 1 - п'єзоелектричні чутливі елементи, 2 - електронний підсилювач, 3 звукопоглинаючий корпус датчика. 4 - сполучені кабелі, 5 - електромагнітний екран. Пристрій для аускультативної діагностики працює таким чином (див. фіг. 1): пацієнт 1 сідає в крісло 10, консолі 4 технологічної стійки 5 підводять до тіла пацієнта 1, датчики 2 закріплюються в потрібних точках тіла пацієнта 1, на підсилювачі 2 датчиків (фіг.2) подається необхідна напруга живлення. Вібрації тіла, обумовлені процесами життєдіяльності організму пацієнта реєструються чутливими елементами датчиків, сигнали з датчиків підсилюються електронними підсилювачами, розташованими усередині корпуса датчиків. Вихідні низкоомні сигнали з датчиків через сполучні кабелі, розташовані в консолях і вертикальній частині технологічної стійки, подаються на АЦП, встановлений в персональному комп'ютері, де відбувається оцифровка сигналів. За допомогою спеціалізованого програмного продукту здіснюється наступна комп'ютерна обробка сигналів, здіснюється класифікація діагностичних ознак і діагност визначає вид захворювання. Отримана інформація документується, візуалізується і роздруковується на поліхромному принтері. Вібропоглинаючий матеріал 5 (фіг.1), що щільно облягає сполучні кабелі, і заповнюючи порожні консолі і вертикальну частину технологічної стійки 5, не дозволяє кабелям 3 вільно коливатися в полі земного магнетизму і тим самим знижує електромагнітну перешкоду. Крім того, вібропоглинаючий матеріал 6 заповнюючій консолі 4 і вертикальну частину стійки 5, вібропоглинаюча прокладка 7, масивна виброзатримуюча основа технологічної стійки 8, а також вібродемпфери 9 ніжок крісла пацієнта, істотно зменшують паразитні вібрації конструкцій приміщення і розташованої в ньому апаратури. Звукопоглинаючий матеріал 3 (фіг.2) корпуса датчика знижує рівень звукового тиску навколишнього середовища. Електронні підсилювачі 2 забезпечують низкоомний вихід сигналу, що приводить до зниження електромагнітних перешкод. Подібна конструкція пристрою для аускультативної діагностики, як показала перевірка дозволяє підвищити співвідношення сигнал/перешкода на 12 дБ (тобто в 4 рази), а також вірогідність діагностичної інформації в 3 рази. Джерела інформації: 1. А. с. СССР № 1595472 кл. А 61В7/04.1990; 2. А. с. СССР№ 127184 кл. А 61В7/04.1986; 3. Пат. России № 2062047 кл. А 61В7/04.1996; 4. Пат. США №4720866 кл. А 61В7/00, 1988; 5. Гринченко В.Т., Крижановский В.В., Крижановский В.В(мл), "Компьютерная система для эксперсс-анализа и классификации звуков дыхания" Промышленные измерения, контроль, автоматизация, диагностика, №1,2, стр.30-31,2003. 6. Минограф 88 SIEMENS, Руководство по эксплуатации: Датчик пульс/фоно 860. Стойка датчика давления 448/3 Е 325.
