Спосіб та пристрій для вібраційної діагностики машин циклічної дії

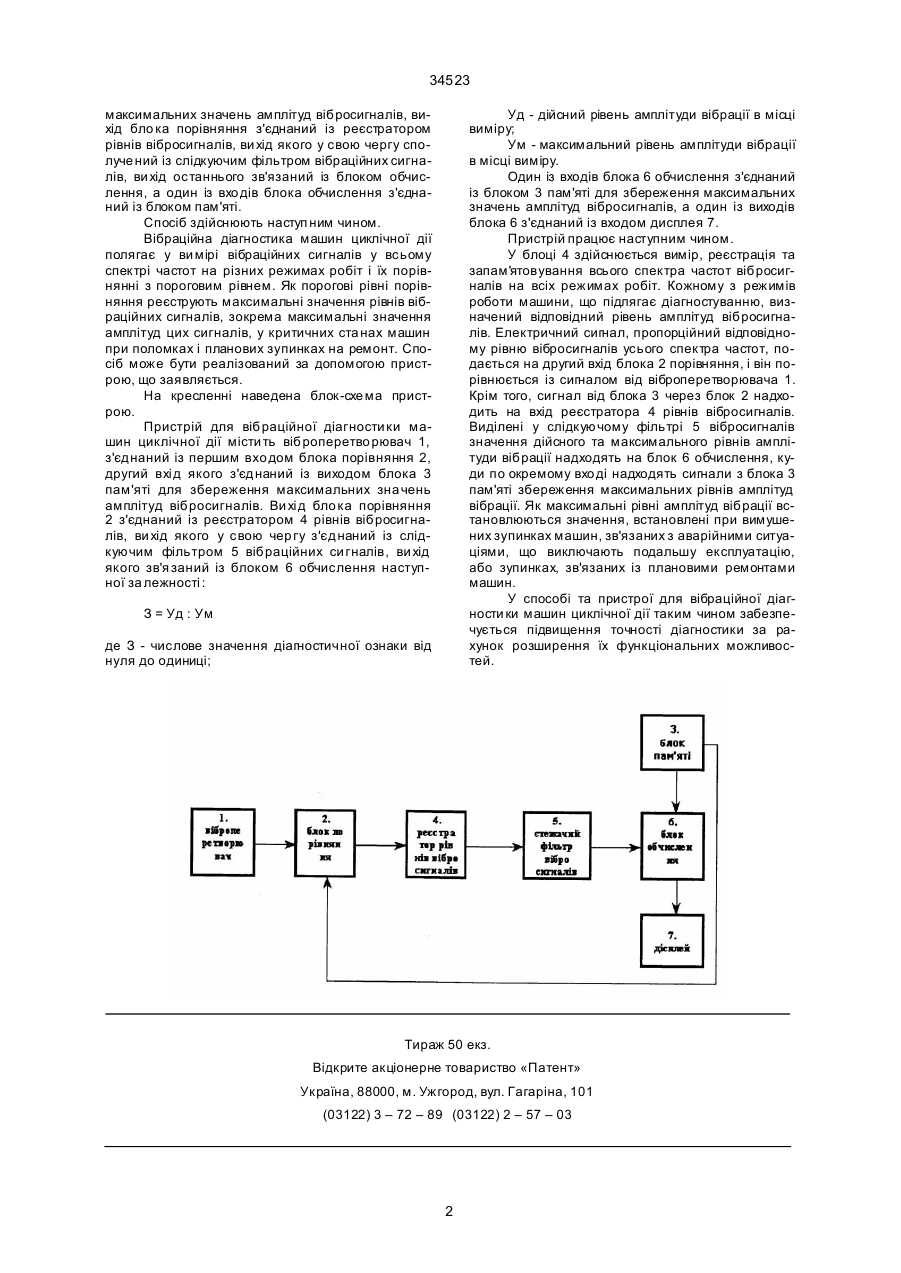

1 Спосіб вібраційної діагностики машин циклічної дії, що полягає у ви мірі вібраційних сигналів 34523 максимальних значень амплітуд вібросигналів, вихід бло ка порівняння з'єднаний із реєстратором рівнів вібросигналів, ви хід якого у свою чергу сполуче ний із слідкуючим фільтром вібраційних сигналів, ви хід останнього зв'язаний із блоком обчислення, а один із вхо дів блока обчислення з'єднаний із блоком пам'яті. Спосіб здійснюють наступ ним чином. Вібраційна діагностика машин циклічної дії полягає у ви мірі вібраційних сигналів у всьому спектрі частот на різних режимах робіт і їх порівнянні з пороговим рівнем. Як порогові рівні порівняння реєструють максимальні значення рівнів вібраційних сигналів, зокрема максимальні значення амплітуд цих сигналів, у критичних ста нах машин при поломках і планових зупинках на ремонт. Спосіб може бути реалізований за допомогою пристрою, що заявляється. На кресленні наведена блок-схе ма пристрою. Пристрій для вібраційної діагности ки машин циклічної дії місти ть віброперетво рювач 1, з'єднаний із першим вхо дом блока порівняння 2, другий вхі д якого з'єднаний із виходом блока 3 пам'яті для збереження максимальних зна чень амплітуд вібросигналів. Ви хі д бло ка порівняння 2 з'єднаний із реєстратором 4 рівнів вібросигналів, ви хід якого у свою чер гу з'єднаний із слідкуючим фільтром 5 вібраційних си гналів, ви хід якого зв'я заний із блоком 6 обчислення наступної за лежності : Уд - дійсний рівень амплітуди вібрації в місці виміру; Ум - максимальний рівень амплітуди вібрації в місці виміру. Один із входів блока 6 обчислення з'єднаний із блоком 3 пам'яті для збереження максимальних значень амплітуд вібросигналів, а один із виходів блока 6 з'єднаний із входом дисплея 7. Пристрій працює наступним чином. У блоці 4 здійснюється вимір, реєстрація та запам'ятовування всього спектра частот вібросигналів на всіх режимах робіт. Кожному з режимів роботи машини, що підлягає діагностуванню, визначений відповідний рівень амплітуд вібросигналів. Електричний сигнал, пропорційний відповідному рівню вібросигналів усього спектра частот, подається на другий вхід блока 2 порівняння, і він порівнюється із сигналом від віброперетворювача 1. Крім того, сигнал від блока 3 через блок 2 надходить на вхід реєстратора 4 рівнів вібросигналів. Виділені у слідкуючому фільтрі 5 вібросигналів значення дійсного та максимального рівнів амплітуди вібрації надходять на блок 6 обчислення, куди по окремому вхо ді надходять сигнали з блока 3 пам'яті збереження максимальних рівнів амплітуд вібрації. Як максимальні рівні амплітуд вібрації встановлюються значення, встановлені при вимушених зупинках машин, зв'язаних з аварійними ситуаціями, що виключають подальшу експлуатацію, або зупинках, зв'язаних із плановими ремонтами машин. У способі та пристрої для вібраційної діагности ки машин циклічної дії таким чином забезпечується підвищення точності діагностики за рахунок розширення їх функціональних можливостей. З = Уд : Ум де З - числове значення діагностичної ознаки від нуля до одиниці; Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
