Скреперна установка для вивантаження шламів

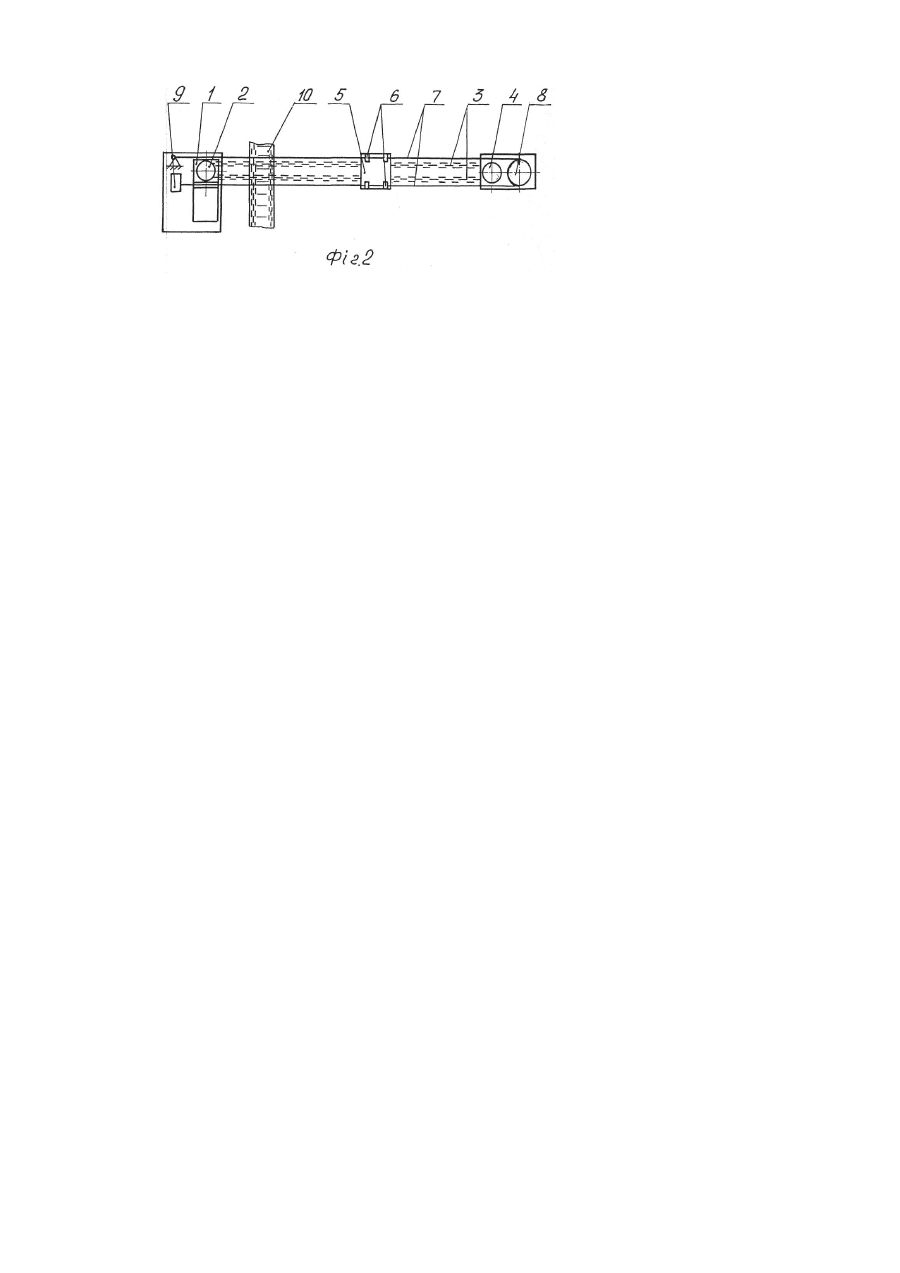

Винахід відноситься до скреперних установок, зокрема до механізмів для вивантаження вугільних жламів із шламонагромаджувачів збагачувальних фабрик. Відома скреперна установка для вивантаження шламу (див. SU863781 Е02F3/54, що включає виконавчий орган в вигляді ковша, з'єднаний через тяговий канат та обвідний ролик з приводом. Недоліком такої конструкції є неможливість регулювання положення виконавчого органу в вигляді ковша у вертикальній площині, до знижує продуктивність установки. Найбільш близькою до запропонованої по технічній суті та досягнутому результату є скреперна установка для вивантаження шламів із ставків-відстоювачів (див. "Гірниче діло", енциклопедичний довідник; том ІІ, М., Держгіртехвидавництво, 1960 p., стор.,217), що включає виконавчий орган; з'єднаний через тяговий ланцюг та обвідний ролик з приводом. Недоліком такої установки є неможливість регулювання положення виконавчого органу по висоті в вертикальній площині та неможливість виконувати жарову виїмку шламу, а так як густина шламів неоднорідна по глибині, то виконавчий орган у м'яких верхніх шарах шламів заривається глибоко в його масу, або навпаки в нижній частині відстоювача, в зоні згущеного осадку не заглиблюється в шламі. Те і друге приведе до зниження продуктивності установки. В основу винаходу поставлена задача створення скреперної установки для вивантаження шламів, в якій установка виконавчого органу на канатах механізму стабілізації дозволить забезпечити його регулювання по висоті в вертикальній площині, та виробляти шарову виїмку шламу з поверхні шламовідстоювача, а також запобігти небезпеці аварійного заглиблення виконавчого органу в шлам і тим самим підвищити продуктивність установки. Поставлена задача вирішується тим, що в скреперній установці для вивантаження шламів, що включає виконавчий органі з'єднаний через тяговий ланцюг та обвідний ролик з приводом, згідно винаходу, виконавчий орган обладнав вушками і розташований на канаті механізму стабілізації з можливістю регулювання його положення на висоті в вертикальній площині, при цьому один кінець канату механізма стабілізації жорстко закріплений на рамі приводу! а другий кінець канату через обвідне устаткування з'єднаний з натяжним устаткуванням механізма стабілізації! що дозволить забезпечити шарову виїмку шламу виконавчим органом! запобігти небезпеці його аварійного заглиблення в шлам и тим самим збільшити продуктивність установки. Винахід пояснюється кресленнями! на яких показано: на фіг.1 - вид збоку ш скреперну установку для вивантаження шламів; на фіг.2 - вид в плані. Скреперна установка для вивантаження шлама складається із приводу І а електродвигуном та зірочкою 2 (фіг.2), який через тяговий ланцюг 3 та обвідний ролик 4 з'єднаний з виконавчим органом 5; який розташований над відстоювачем і обладнаний вушками 6 (фіг.1) і розташований на канаті 7 механізм стабілізації, який складається із обвідного устаткування 8 та натягувального устаткування 9. Один кінець канату 7 механізму стабілізації закріплений жорстко на рамі приводу 1 (фіг.1), а другий кінець канату 7, проходячи через вушки 6 виконавчого органу 5, обгинаючи обвідне устаткування 8, приєднаний до натяжного устаткування 9. Вивантаження шламу здійснюється на конвеєр 10 навантажувального бункера (фіг.2). Працює скреперна установка для вивантаження шламів таким чином: Під дією приводу 1 і зірочки 2 тяговий ланцюг 3 (фіг.1, фіг.2), переміщує виконавчий орган 5 в реверсному режимі на поверхні шламу відстоювача (фіг.1). На протилежному від приводу 1 кінці шламового відстоювача установлені обвідний ролик 4 (фіг.1) тягового ланцюга 3 і обвідне устаткування 8 механізму стабілізації. Включенням натяжного устаткування 9 (фіг.2) установлюється довжина канату 7, одна вітка якого, проходячи через ліве вушко 6 (фіг.2) виконавчого органу 5 закріплена на рамі приводу 1, а друга вітка, обігнувши обвідне устаткування 8 механізму стабілізації і проходячи через праве вушко 6 (фіг.2) виконавчого органу 5, з'єднана з натяжним устаткуванням 9, за допомогою якого здійснюється натягнення канату 7 і тим самим переміщення виконавчого органу 5 в вертикальній площині в залежності від глибини шару шлама, який виймається. Натягнення канатів 7 також не дозволяє зміщуватися виконавчому органу 5 в горизонтальній площині, що стабілізує його прямолінійний рух. Шлам із відстоювачів завантажений в виконавчий орган 5 підтягується тяговим ланцюгом 4 до навантажувального бункеру, розташованого в районі приводу 1 та розвантажується на конвеєр10, по якому шлам подається в навантажувальний бункер естакадні.
