Канатно-скреперна установка

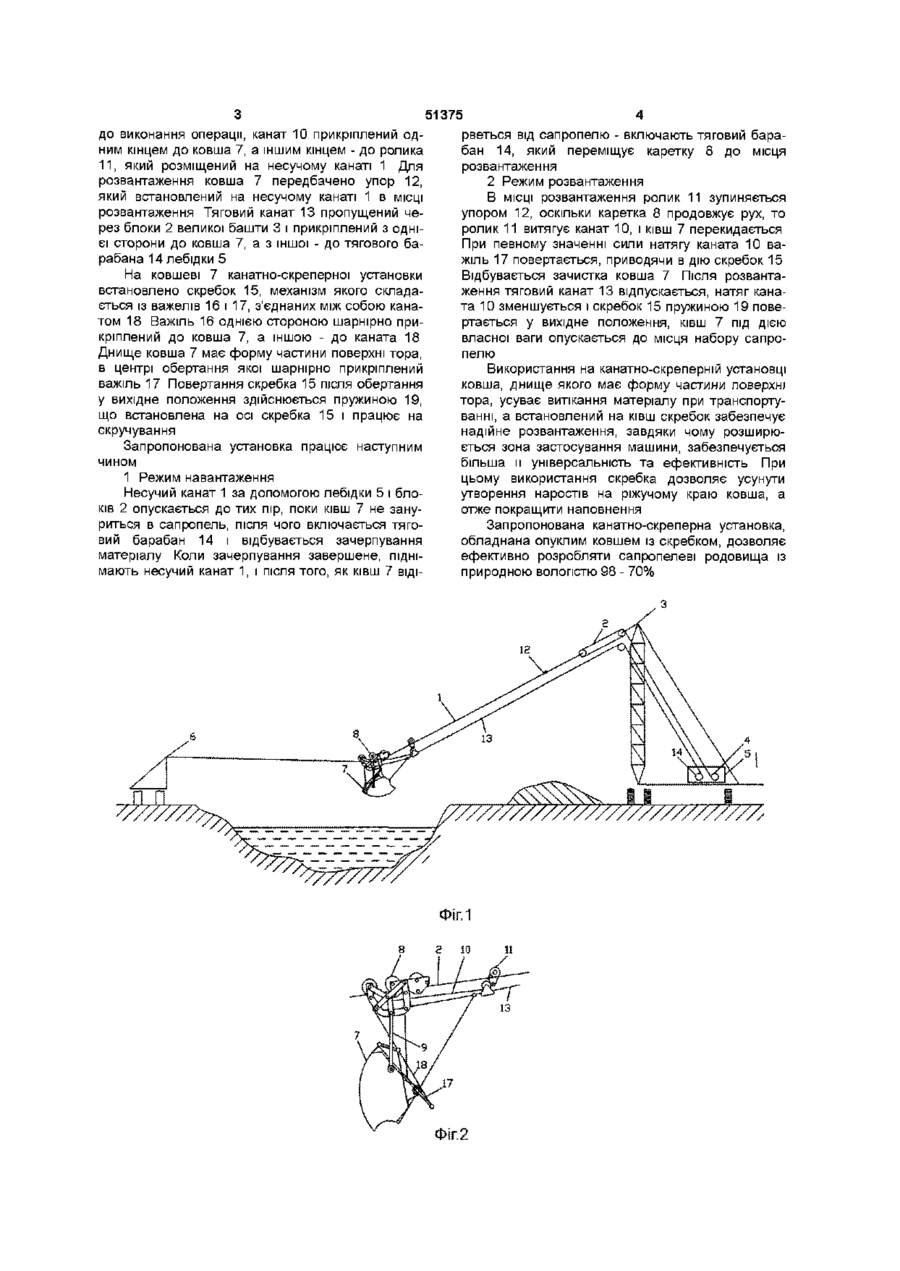

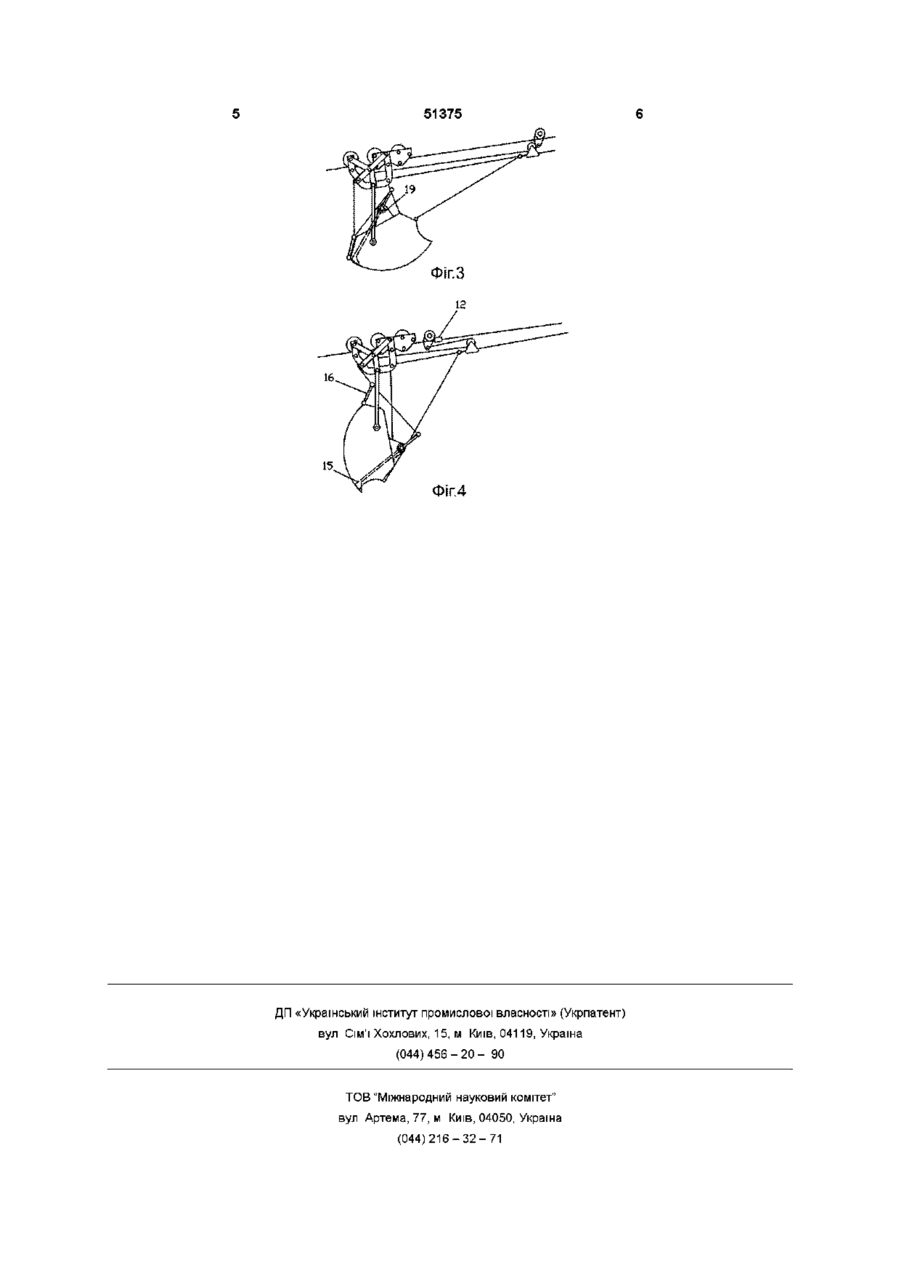

Канатно-скреперна установка, що містить ве лику і малу башти, несучий і тяговий канати, лебідку, механізм приводу робочих органів, яка відрізняється тим, що вона обладнана підвішеним до каретки ковшем, днище якого виконане у формі частини поверхні тора, з встановленим на ківш скребком, який виконаний рухомим і привід якого містить два важелі, з'єднаних канатом Винахід відноситься до галузі сільськогосподарського машинобудування і може бути використаний для розробки "мертвих" озер, заповнених сапропелем Відома канатно-скреперна установка, в якій скрепер здійснює свій холостий хід по похило розміщеному їздовому канату, нижній кінець якого пропущений в обойму направляючого блока і обладнаний гаком, який служить з однієї сторони опорою, а з іншої сторони - для зчеплення з скрепером, з метою використання екскаватора в якості звичайної канатно-скреперної установки (А С СРСР № 50743, кл Е 02 F 3/54, 1982р ) Недоліком такої установки є неможливість її використання з ковшами відомих форм, що вимагає застосування додаткових операцій по навантаженню матеріалу Відома канатно-скреперна установка баштового типу, яка являє собою кабельний кран, в якому відсутній підйомний канат, замість чого несучий канат може послаблюватися до такого ступеня, що ківш вантажного візка досягає рівня землі Установка містить велику і малу башти, несучий і тяговий канати, лебідку, механізм приводу робочих органів (Дукельский А И Подвесные канатные дороги и кабельные краны — 3-е изд — Л —М Машгиз , 1966 — ст 375-377) Недоліком даної машини є низька продуктивність внаслідок недосконалості конструкції ковша для роботи із рідким матеріалом, що спричиняє втрати (витікання) сировини при транспортуванні Крім цього, внаслідок налипання матеріалу до стінок ковша спостерігається неповне його розвантаження і утворення наростів на ріжучому краю, що, в свою чергу, утруднює наповнення ковша при черпанні В основу винаходу поставлена задача в канатно-скреперній установці шляхом зміни и конструкції покращити показники роботи на сапропелевих родовищах усунути витікання сапропелю із ковша при транспортуванні його до місця розвантаження, забезпечити його надійне розвантаження від налиплого матеріалу шляхом самоочищення, досягнути максимального наповнення ковша, усунувши утворення наростів на його ріжучому краю Поставлена задача вирішується тим, що канатно-скреперна установка, яка містить велику і малу башти, несучий і тяговий канати, лебідку, механізм приводу робочих органів, обладнана жорстко підвішеним до каретки ковшем, днище якого виконане у формі частини поверхні тора, із встановленим на ківш скребком, який виконаний рухомим і привод якого забезпечений двома важелями, з'єднаними канатом На фіг 1 зображена принципова схема канатно-скреперної установки, фіг 2 - положення ковша, елементів його ПІДВІСКИ і скребка при зануренні в масу сапропелю, фіг 3 - положення ковша, елементів його ПІДВІСКИ і скребка при транспортуванні матеріалу до місця розвантаження, фіг 4 - положення ковша, елементів його ПІДВІСКИ І скребка при розвантаженні Запропонована установка містить несучий канат 1, пропущений через блоки 2 великої башти 3 і закріплений одним кінцем на барабані 4 лебідки 5, а іншим - на малій башті 6 Ківш 7 шарнірно підвішений до спеціальної каретки 8 на важелі 9, що дозволяє ковшу 7 прийняти положення ВІДПОВІДНО ю СО Ю до виконання операції, канат 10 прикріплений одним кінцем до ковша 7, а іншим кінцем - до ролика 11, який розміщений на несучому канаті 1 Для розвантаження ковша 7 передбачено упор 12, який встановлений на несучому канаті 1 в МІСЦІ розвантаження Тяговий канат 13 пропущений через блоки 2 великої башти 3 і прикріплений з однієї сторони до ковша 7, а з іншої - до тягового барабана 14 лебідки 5 На ковшеві 7 канатно-скреперної установки встановлено скребок 15, механізм якого складається із важелів 16 і 17, з'єднаних між собою канатом 18 Важіль 16 однією стороною шарнірно прикріплений до ковша 7, а іншою - до каната 18 Днище ковша 7 має форму частини поверхні тора, в центрі обертання якої шарнірно прикріплений важіль 17 Повертання скребка 15 після обертання у вихідне положення здійснюється пружиною 19, що встановлена на осі скребка 15 і працює на скручування Запропонована установка працює наступним чином 1 Режим навантаження Несучий канат 1 за допомогою лебідки 5 і блоків 2 опускається до тих пір, поки ківш 7 не зануриться в сапропель, після чого включається тяговий барабан 14 і відбувається зачерпування матеріалу Коли зачерпування завершене, піднімають несучий канат 1, і після того, як ківш 7 віді 51375 рветься від сапропелю - включають тяговий барабан 14, який переміщує каретку 8 до місця розвантаження 2 Режим розвантаження В МІСЦІ розвантаження ролик 11 зупиняється упором 12, оскільки каретка 8 продовжує рух, то ролик 11 витягує канат 10, і ківш 7 перекидається При певному значенні сили натягу каната 10 важіль 17 повертається, приводячи в дію скребок 15 Відбувається зачистка ковша 7 Після розвантаження тяговий канат 13 відпускається, натяг каната 10 зменшується і скребок 15 пружиною 19 повертається у вихідне положення, ківш 7 під дією власної ваги опускається до місця набору сапропелю Використання на канатно-скреперній установці ковша, днище якого має форму частини поверхні тора, усуває витікання матеріалу при транспортуванні, а встановлений на ківш скребок забезпечує надійне розвантаження, завдяки чому розширюється зона застосування машини, забезпечується більша и універсальність та ефективність При цьому використання скребка дозволяє усунути утворення наростів на ріжучому краю ковша, а отже покращити наповнення Запропонована канатно-скреперна установка, обладнана опуклим ковшем із скребком, дозволяє ефективно розробляти сапропелеві родовища із природною вологістю 98 - 70% Фіг.2 51375 15 Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
