Робоче обладнання бульдозера

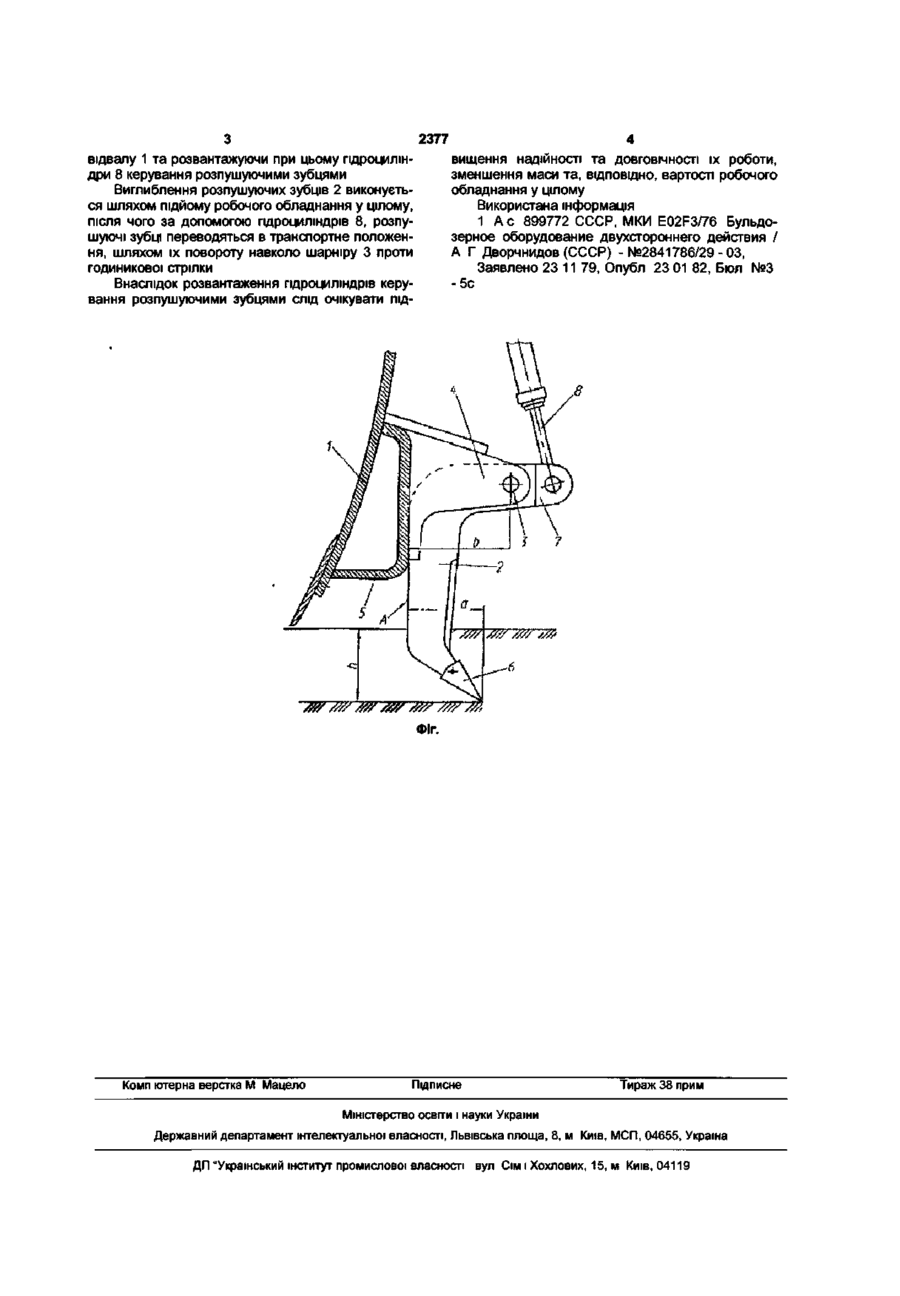

Робоче обладнання бульдозера, що складається з неповоротного відвалу, на якому встанов Корисна модель належить до машинобудування, а саме до землерийно-транспортних машин типу бульдозера, які оснащені поворотними розпушуючими зубцями Відоме бульдозерне обладнання двобічної дії (Ас СССР №899772, E02F3/76 ), що складається з неповоротного відвалу, на якому встановлено коробку жорсткості та шарнірно-поворотні розпушуючі зубці, які складаються з наконечників та стійок, з'єднаних з гідро циліндрами керування та періодично контактуючими своїми тильними поверхнями з коробкою жорсткості Недолік цього обладнання - низька надійність гідроциліндрів керування розпушуючими зубцями, внаслідок їх навантаження у момент занурення розпушуючих зубців у грунт, що призводить до необхідності використання посилених гідроциліндрів, а це, в свою чергу, призведе до збільшення маси та вартості робочого обладнання у цілому Задача полягає у створенні конструкції розпушуючих зубців, яка б виключила навантаження гідроциліндрів, у процесі занурення зубців у грунт Вказана задача вирішується таким чином, що шарнір кріплення кожного зубця розташований відносно тильної, контактуючої з коробкою жорсткості поверхні стійки, на відстані, що перевищує відстань від даної поверхні до вершини накінечника зубця На фіг представлено робоче обладнання бульдозера в робочому положенні розпушуючих зубців лено коробку жорсткості та шарнірно-поворотні розпушуючі зубці, які складаються з наконечників та стійок, з'єднаних з гідроциліндрами керування та періодично контактуючими своїми тильними поверхнями з коробкою жорсткості, яке відрізняється тим, що шарнір кріплення кожного зубця розташований відносно тильної, контактуючої з коробкою жорсткості поверхні стійки, на відстані, що перевищує відстань від даної поверхні до вершини наконечника зубця Робоче обладнання містить неповоротний відвал 1 та зворотні взрихляючі зубці 2, що прикріплені за допомогою шарнірів 3 на кронштейнах 4, встановлених на коробці жорсткості 5 відвалу Розпушуючі зубці 2, які складаються зі стійки та наконечника 6, що забезпечені у верхній частині провушинами 7, спрямовані в бік розпушення Між відвалом 1 та провушинами 7 встановлені гідроциліндри 8 керування розпушуючими зубцями 2 Робоче обладнання працює таким чином В положенні, коли робоче обладнання бульдозера підняте відносно ґрунту, розпушуючи зубці 2 за допомогою гідроциліндрів 8 повертаються навколо шарнірів 3 за годинковою стрілкою до упору своїми тильними поверхнями А в коробку жорсткості 5 відвалу 1 Потім за допомогою гідроциліндрів підйому та опускання відвалу бульдозера (не показано), при одночасному задньому ході базової машини, розпушуючі зубці 2 занурюються у ґрунт на необхідну глибину розпушення h та виконується розпушення Так як відстань b від осі шарніру 3 до тильної поверхні А стійок розпушуючих зубців 2 більше відстані а від вершини наконечника 6 розпушуючого зубця 2 до тильної поверхні А, момент від ЗОВНІШНІХ сил, діючих на ріжучу кромку наконечника 6 зубця, як в момент занурення зубців у ґрунт, так і при розпушенні ґрунту, буде намагатись повернути розпушуючий зубець 2 навколо шарніру 3 за годинниковою стрілкою, притискаючи стійку зубця по поверхні А до коробки жорсткості 5 CO CM 2377 відвалу 1 та розвантажуючи при цьому гідроциліндри 8 керування розпушуючими зубцями Виглиблення розпушуючих зубців 2 виконується шляхом підйому робочого обладнання у цілому, після чого за допомогою гідроциліндрів 8, розпушуючі зубці переводяться в транспортне положення, шляхом їх повороту навколо шарніру 3 проти годиникової стрілки Внаслідок розвантаження гідроциліндрів керування розпушуючими зубцями слід очікувати під вищення надійності та ДОВГОВІЧНОСТІ їх роботи, зменшення маси та, ВІДПОВІДНО, вартості робочого обладнання у цілому Використана інформація 1 А с 899772 СССР, МКИ E02F3/76 Бульдозерное оборудование двухстороннего действия / А Г Дворчнидов (СССР) - №2841786/29 - 03, Заявлено 23 11 79, Опубл 23 01 82, Бюл №3 -5с Фіг. Комп ютерна верстка М Мацело Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності вул Сім і Хохлових, 15, м Київ, 04119
