Солемір

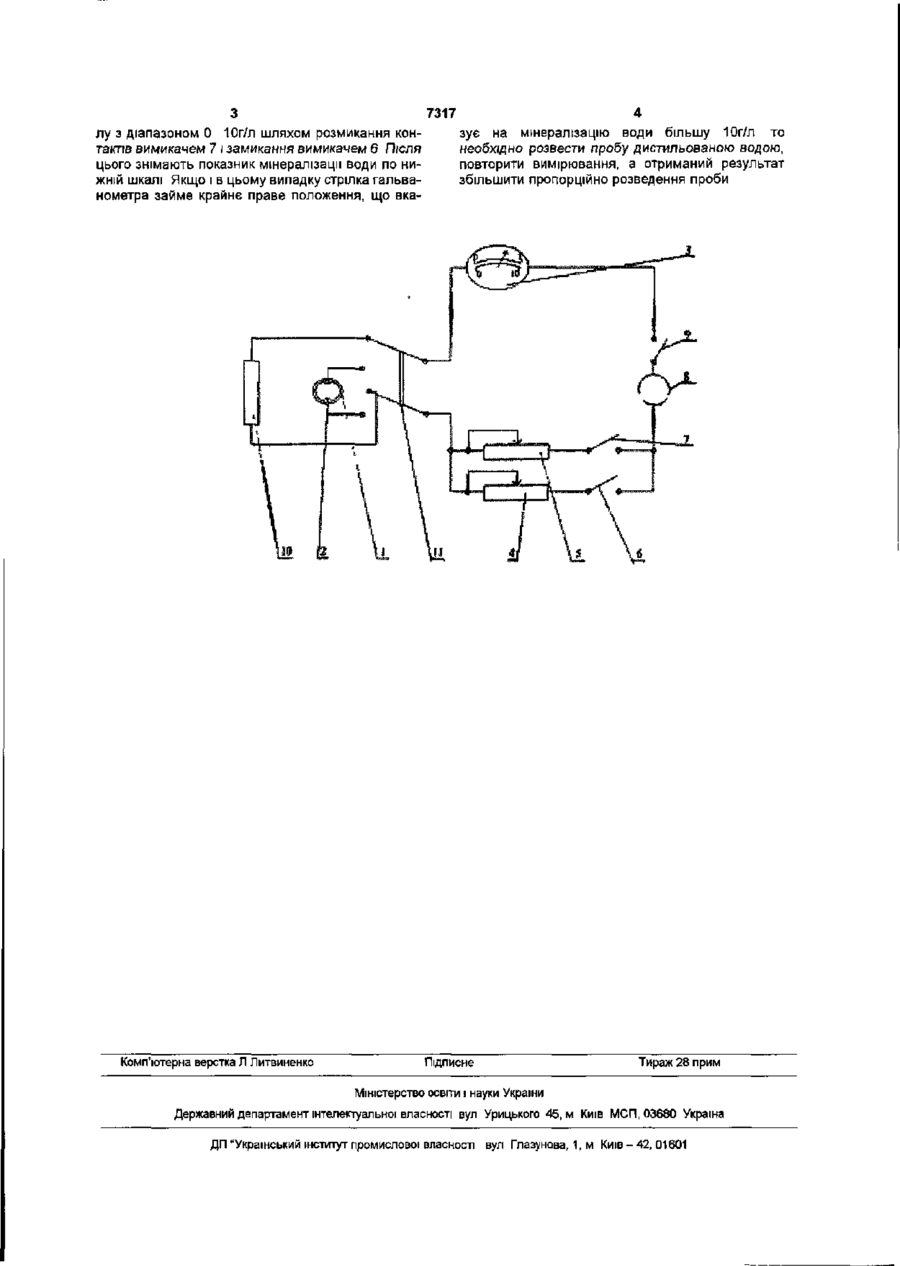

Солемір, що включає джерело електричного струму, гальванометр, вимикач, постійний резистор, ємність з досліджуваною водою, вимірюваль Корисна модель відноситься до вимірювальної техніки, приладів контролю мінералізації природних вод різного призначення Відомий прилад для вимірювання мінералізації природних вод шляхом кондуктометрії (електропровідності розчину), який включає джерело змінного електричного струму, гальванометр, вимикач, постійний резистор, ємність з досліджуваною водою, вимірювальний електрод, а також конденсатор [Физико-химические методы анализа. Барковский В Ф. и др -М., Высшая школа, 1972. С 188] Недоліками приладу є неможливість використання його в польових умовах для оперативного контролю мінералізації природних вод різного призначення, а також трудомісткість і тривалість вимірювання та розрахунку мінералізації води за попередньо отриманими даними кондуктометрії Задачею корисної моделі є оперативний контроль за мінералізацією природних вод в польових умовах Поставлена задача досягається тим, що в ємність з досліджуваною водою 1, занурений вимірювальний електрод 2, з'єднаний з гальванометром 3, на якому розміщені дві шкали, верхня і нижня, з градаціями 0 1 і 0 , 10г/л для визначення мінералізації води, ЗМІННІ резистори 4 і 5, вимикачі 6 і 7, які сполучені з джерелом постійного електричного струму 8 напругою 3. 12В і перемикачем 9, калібрування солеміра здійснюється з допомогою постійного резистора Ю т а перемикача 11 Перелік фігур креслення Корисна модель складається з ємності для води 1, вимірювального ний електрод, який відрізняється тим, що в ємність з досліджуваною водою 1 занурюється вимірювальний електрод 2, з'єднаний з гальванометром 3, на якому розміщені дві шкали, верхня і нижня, з градаціями 0 1 і 0. 10г/л для визначення мінералізації води, змінні резистори 4 і 5 та вимикачі 6 і 7, які сполучені з джерелом постійного електричного струму 8 напругою 3. .12В і перемикачем 9, калібрування солеміра здійснюється з допомогою резистора Ю т а перемикача 11 електрода 2, гальванометра 3 з верхньою і нижньою шкалою, змінних резисторів 4 і 5, вимикачів 6 і 7, джерела постійного електричного струму 8, вимикача 9, постійного резистора 10 та перемикача 11 Робота солеміра в процесі вимірювання мінералізації води складається з двох етапів1 1) підготовка приладу до роботи; 2) вимірювання мінералізації води Підготовка приладу до роботи 3 допомогою перемикача 11 в схему приладу вмикається постійний резистор 10. Вимикачами 7 і 9 приєднується джерело постійного електричного струму 8 і змінний резистор 5, яким по верхній шкалі 0 .1г/л стрілка гальванометра 3 фіксується на позначці 1г/л Після ЦЬОГО вимикач 7 роз'єднує змінний резистор 5 зі схемою, а вимикачем 6 в схему приладу вмикається резистор 4, з допомогою якого по нижній шкалі 0..10г/л стрілка приладу фіксується на позначці 10г/л На цьому підготовка приладу до роботи завершується Безпосереднє вимірювання мінералізації води здійснюється шляхом з'єднання вимірювального електрода 2 зі схемою приладу перемикачем 11. Після ЦЬОГО вимірювальний електрод 2 занурюється в ємність з водою 1 Вимикачами 7 і 9 замикається схема приладу і по верхній шкалі гальванометра здійснюється знімання показника мінералізації води Якщо стрілка гальванометра переходить позначку 1г/л верхньої шкали, то це свідчить про те, що мінералізація досліджуваної води більша 1г/л і слід перемкнути прилад на шка 1^. со 7317 лу з діапазоном 0 Юг/л шляхом розмикання контактів вимикачем 7 і замикання вимикачем 6 Після цього знімають показник мінералізації води по нижній шкалі Якщо і в цьому випадку стрілка гальванометра займе крайнє праве положення, що вка Комп'ютерна верстка Л Литвиненко 4 зує на мінералізацію води більшу 10г/л то необхідно розвести пробу дистильованою водою, повторити вимірювання, а отриманий результат збільшити пропорційно розведення проби Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ МСП, 03680 Україна ДП "Український інститут промислової власності вул Глазунова, 1, м Київ - 42, 01601
