Перемикач іоноселективних електродів
Номер патенту: 7316
Опубліковано: 15.06.2005
Автори: Федорченко Олександр Миколайович, Васюта Володимир Вікторович, Люта Юлія Олександрівна
Формула / Реферат

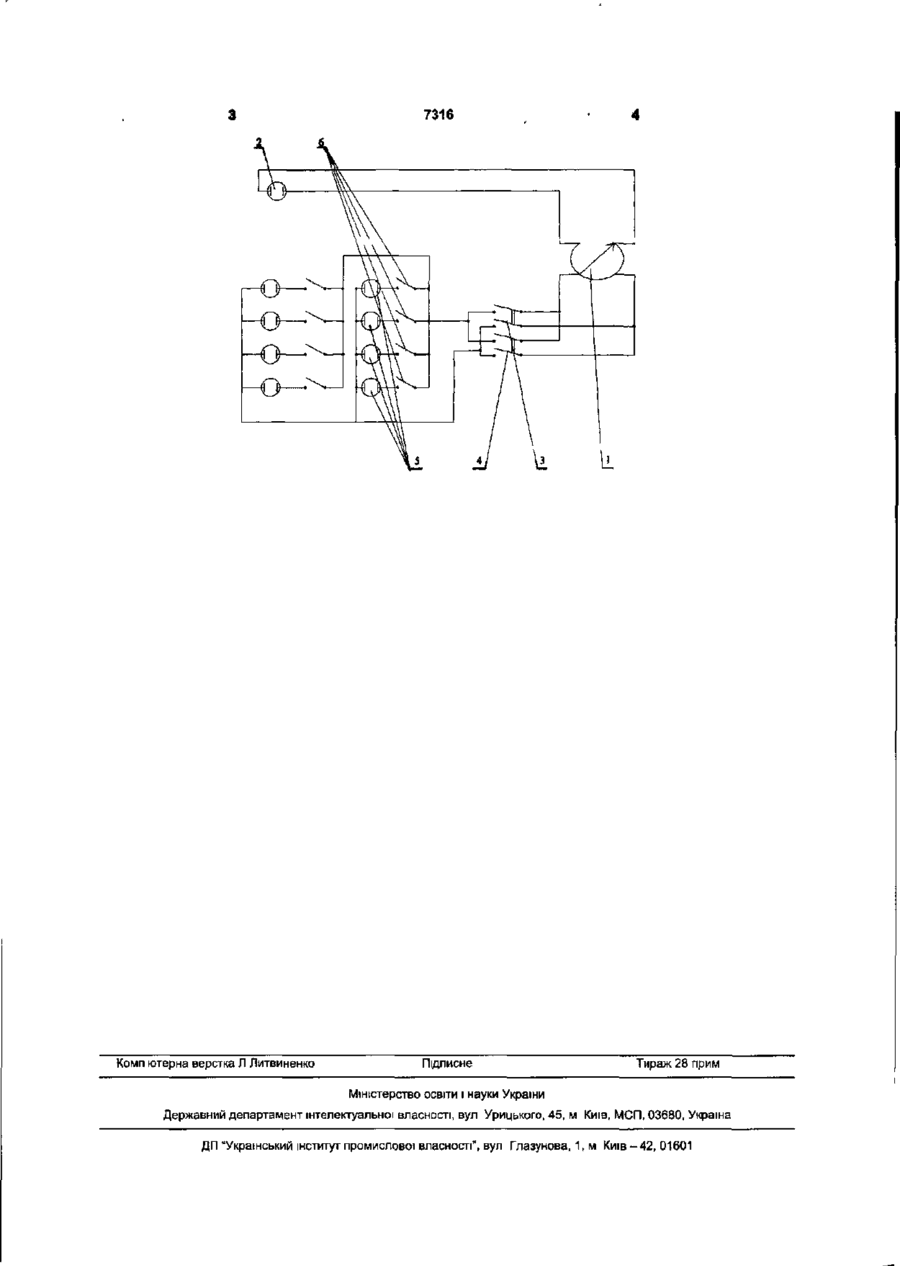

Перемикач іоноселективних електродів, який включає допоміжні та вимірювальні електроди, який відрізняється тим, що гальванометр (стаціонарний або переносний) 1 з підключеним до нього допоміжним електродом 2, з'єднаним через вимикачі 3 або 4 з вісьмома вимірювальними іоноселективними електродами 5 та вимикачами 6.
Текст
Перемикач іоноселективних електродів, який включає допоміжні та вимірювальні електроди, який відрізняється тим, що гальванометр (стаціонарний або переносний) 1 з підключеним до нього допоміжним електродом 2, з'єднаним через вимикачі 3 або 4 з вісьмома вимірювальними Іоноселективними електродами 5 та вимикачами 6. Корисна модель відноситься до аналітичної техніки призначеної для проведення агрохімічних досліджень Відомий багатоканальний пристрій для вимірювання кислотності ґрунтів, який включає допоміжні та вимірювальні електроди, а також модулятори, комутатор, підсилювач, демодулятор, інтегратор, аналого-цифровий перетворювач, мікропроцесор, цифродрукуючий блок, цифроаналоговий перетворювач [а.с. 1635100 AIG01 N27/00 Многоканальное устройство для измерения кислотности почв от 06.12.88. В.Н.Ивашков и В.И Бабков, опубликовано Бюл. №10 с.20]. Недоліком пристрою є неможливість використання його в польових умовах для вимірювання активностей іонів в ґрунтах та природних водах, енергоємність та трудоємність. Задачею корисної моделі є оперативне та мобільне проведення досліджень активностей іонів в ґрунтах та природних водах. Поставлена задача досягається тим, що гальванометр (стаціонарний або переносний) 1 з під ключеним до нього допоміжним електродом 2, з'єднаний через вимикачі 3 або 4 з вісьмома вимірювальними іоноселективними електродами 5 та вимикачами 6. Перелік фігур креслення Схема в яку входить перемикач іоноселективних електродів складається з гальванометра 1, допоміжного електрода 2, вимикачів 3 і 4, вимірювальних іоноселективних електродів 5 та вимикачів 6. Вимірювання активностей іонів з допомогою перемикача іоноселективних електродів здійснюється таким чином. До гальванометра (стаціонарного або переносного) 1 з допоміжним електродом 2 вимикачем 3 або 4 підключаються вісім вимірювальних іоноселективних електродів 5 з вимикачами 6. Вимірювальні іоноселективні електроди 5 та, допоміжний електрод 2, занурюються в досліджувану воду або ґрунтову масу чи суспензію. Вимикачами 6 в схему послідовно приєднуються вимірювальні іоноселективні електроди, а по шкалі гальванометра знімаються показники вимірювань. СО со да 7316 \ Комп ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSwitch for ion-selective electrodes
Автори англійськоюFedorchenko Oleksandr Mykolaiovych, Vasiuta Volodymyr Viktorovych, Liuta Yulia Oleksandrivna
Назва патенту російськоюПереключатель ионоизбирательных электродов
Автори російськоюФедорченко Александр Николаевич, Васюта Владимир Викторович, Люта Юлия Александровна
МПК / Мітки
МПК: G01N 27/00, G01N 33/24
Мітки: перемикач, електродів, іоноселективних
Код посилання
<a href="https://ua.patents.su/2-7316-peremikach-ionoselektivnikh-elektrodiv.html" target="_blank" rel="follow" title="База патентів України">Перемикач іоноселективних електродів</a>
