Стенд для дослідження гусеничних зачеплень

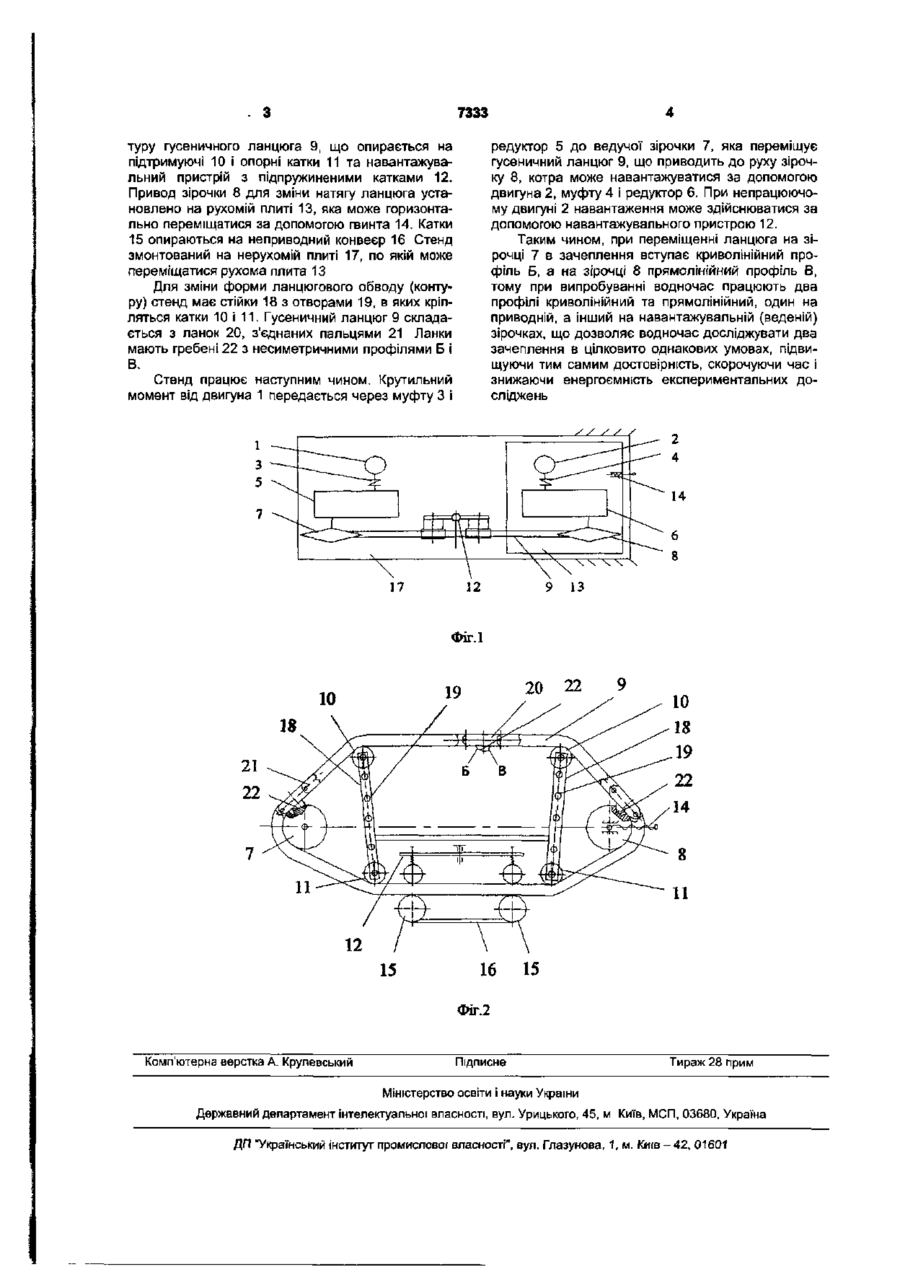

Стенд для дослідження гусеничних зачеплень, який містить привід, нерухому і рухому рами, ланцюгову передачу з привідною і навантажува льною зірочками, який відрізняється тим, що додатково містить дві зірочки з несиметричними профілями кулаків, навколо яких замкнений силовий контур ланцюгом, що складається із ланок з несиметричними, подібними до кулаків, профілями гребенів, з можливістю входження (контакту) при випробуванні, які входять одними профілями в зачеплення з подібними профілями кулаків навантажувальної зірочки, а другими профілями - з подібними профілями привідної зірочки. Корисна модель відноситься до галузі досліджень деталей машин транспортного і гірничого машинобудування і може бути використана для дослідження та вивчення роботи зубових гусеничних зачеплень. Відомий стенд для оцінки нерівномірності ходу ланцюгових передач [див. Машины и стенды для испытания деталей / Под ред. Д.Н Решетова. - М.: Машиностроение, 1979. - 343 с ] , до складу якого входять привод, ведуча та ведена зірочки, об'єднанні, окрім ланцюгової передачі, зубчатими колесами і пружною балкою, з тензодатчиками, що дозволяють регіструвати нерівномірність ходу ланцюгових передач з одним приводом. Недоліком такого стенда є неможливість дослідження двох передач водночас. Відомий також стенд із замкнутим контуром і механізмом натягу [див. Машины и стенды для испытания деталей / Под ред Д.Н. Решетова. - М.: Машиностроение, 1979. - 343 с ] , до складу якого входять привод, нерухома і рухома рами, ланцюгова передача Із приводною і навантажувальною зірочками Стенд дозволяє регулювати натяг ланцюгів переміщенням опори з кареткою гвинтом і вимірювати силові параметри. Недоліком такого стенда є наявність двох передач з ведучими і навантажувальними зірочками, які насаджені на спільні вали, що дозволяє водночас вимірювати витрату енергії на кожному із зачеплень; наявність двох ведучих зірочок різних зачеплень на одному валу призводить до взаємовпливу силових і кінематичних параметрів, які важко розділити; наявність двох передач значно збільшують вагу стенда та його вартість. В основу корисної моделі поставлена задача розширення технологічних можливостей та збільшення достовірності випробування при одночасному зниженні металоємності, за рахунок усування однієї передачі Поставлена задача вирішується тим, що на стенді встановлені дві зірочки з несиметричними профілями кулаків, навколо яких замкнено силовий контур ланцюгом, що складається із ланок з несиметричними, подібно до кулаків, профілями гребенів з можливістю входження (контакту) при випробуванні, які входять одними профілями в зачеплення з подібними профілями кулаків навантажувальної зірочки, а другими профілями з подібними профілями приводної зірочки. Обладнання стенда зірочками з несиметричними профілями кулаків, об'єднаних одним ланцюгом з несиметричними профілями гребенів в один силовий контур, з двома двигунами, один з яких приводний, а другий навантажувальний дозволяє водночас досліджувати два різних зачеплення у цілковито однакових умовах і порівняти їх працездатність. Корисна модель пояснюється за допомогою креслень. Фіг.1. Кінематична схема стенда для дослідження гусеничних зачеплень. Вид зверху. Фіг.2. Кінематична схема стенда для дослідження гусеничних зачеплень. Вид збоку. Стенд складається з двигунів постійного струму 1 і 2, які через муфти З І 4, з'єднані з редукторами 5 І 6. На валах редукторів встановлені зірочки 7 і 8 з несиметричними профілями кулаків, які з'єднані між собою за допомогою замкнутого кон 00 со со .з 7333 туру гусеничного ланцюга 9, що опирається на підтримуючі 10 і опорні катки 11 та навантажувальний пристрій з підпружиненими катками 12. Привод зірочки 8 для зміни натягу ланцюга установлено на рухомій плиті 13, яка може горизонтально переміщатися за допомогою гвинта 14. Катки 15 опираються на неприводний конвеєр 16 Стенд змонтований на нерухомій плиті 17, по якій може переміщатися рухома плита 13 Для зміни форми ланцюгового обводу (контуру) стенд має стійки 18 з отворами 19, в яких кріпляться катки 10 і 11. Гусеничний ланцюг 9 складається з ланок 20, з'єднаних пальцями 21 Ланки мають гребені 22 з несиметричними профілями Б і В. Стенд працює наступним чином. Крутильний момент від двигуна 1 передається через муфту 3 і редуктор 5 до ведучої зірочки 7, яка переміщує гусеничний ланцюг 9, що приводить до руху зірочку 8, котра може навантажуватися за допомогою двигуна 2, муфту 4 і редуктор 6. При непрацюючому двигуні 2 навантаження може здійснюватися за допомогою навантажувального пристрою 12. Таким чином, при переміщенні ланцюга на зірочці 7 в зачеплення вступає криволінійний профіль Б, а на зірочці 8 прямолінійний профіль В, тому при випробуванні водночас працюють два профілі криволінійний та прямолінійний, один на приводній, а інший на навантажувальній (веденій) зірочках, що дозволяє водночас досліджувати два зачеплення в цілковито однакових умовах, підвищуючи тим самим достовірність, скорочуючи час І знижаючи енергоємність експериментальних досліджень У У 13 ФІГ.1 11 12 15 16 15 Фіг.2 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицькото, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
