Стенд для дослідження ножів гичкозрізувальних апаратів

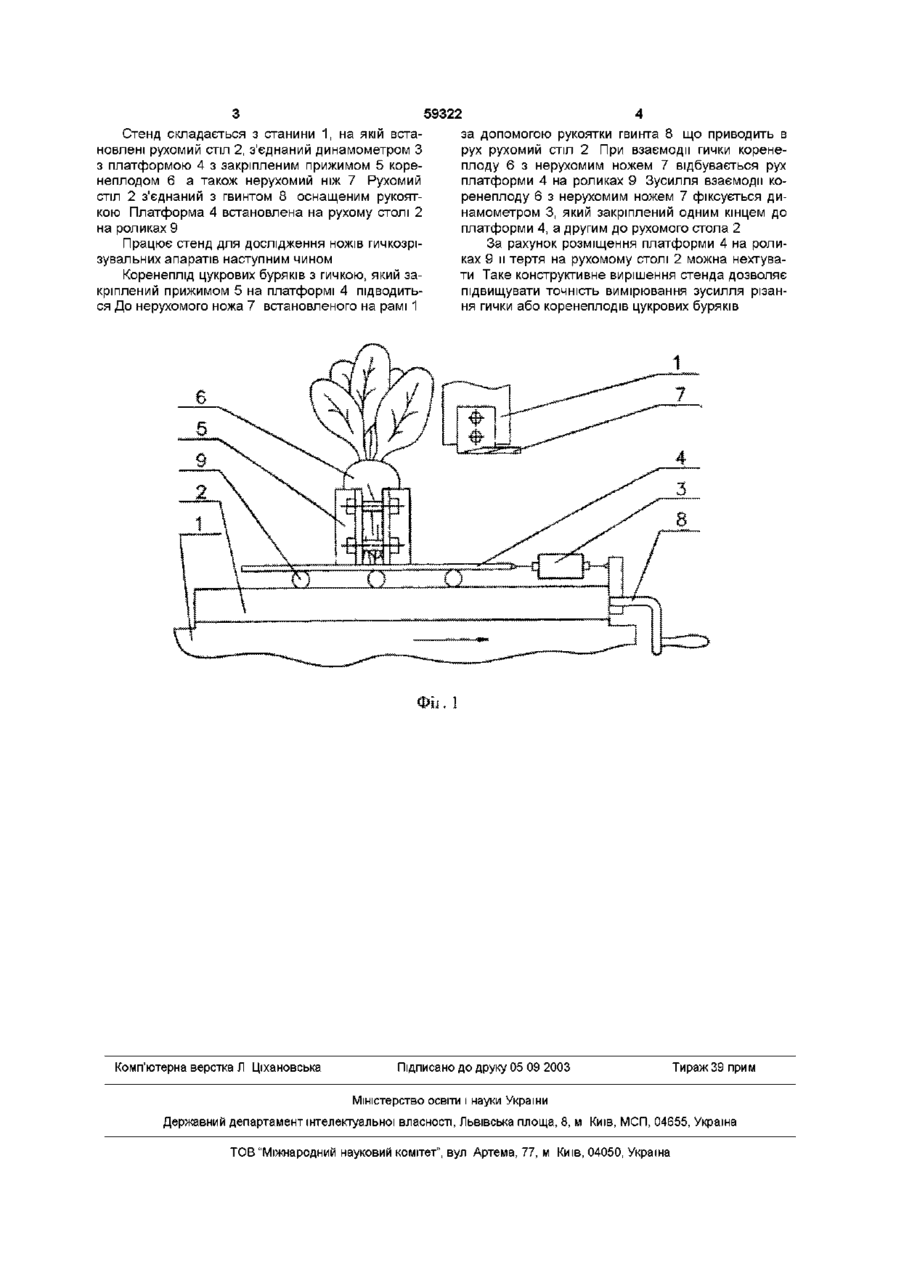

Стенд для дослідження ножів гичкозрізувальних апаратів, який складається з станини, на якій встановлені рухомий стіл, з'єднаний динамометром з платформою з закріпленим коренеплодом, а також нерухомий ніж, який відрізняється тим, що платформа встановлена на опорних роликах Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до стендів для дослідження робочих органів сільськогосподарських машин Відомий стенд для прискорених випробувань і дослідження роботи очисників головок коренів гичкозбиральних машин (Ас СРСР №130266, кл 01М19/00, А01Д23/02, Бюл №13 1987р), який складається з установленого на основі і взаємодіючого з робочими елементами очисника навантажувального елемента, виконаного по формі зрізаного конуса, менша основа якого направлена в сторону очисника, а більша основа закріплена на валу який вільно обертається в основі і розташований під гострим кутом до осі очисника та до напряму обертання його робочих елементів, на валу також встановлений ємкісний динамометр Навантажувальні елементи виконані у вигляді з'ємних абразивних кругів різної твердості, зернистості і основи (Аналог) шовані електромагніти, одна пара яких звязана з джерелом постійного струму, а інша - змінного Одна пара електромагнітів зв'язана з джерелом постійного струму шляхом змінних опорів для забезпечення зміни сили і різниці струму, який подається на електромагніти Роз'ємна ємкість навантажувального пристрою споряджена встановленою під ножем перфорованою перегородкою, яка з'єднана з джерелом надлишкового тиску для забезпечення постійного завислого стану абразивних частинок (Прототип) З винаходом прототип співпадає за наступними основними ознаками основа, ніж Недоліком прототипу є складність конструкції і відносно великі неточності замірів через виникнення додаткових зусиль тертя в рухомих деталях В основу винаходу покладена задача вдосконалення стенду для дослідження ножів гичкозрізувальних апаратів, в якому платформа з встановленим на ній коренеплодом, встановлена на опорних роликах, забезпечує зменшення сил тертя між платформою і рухомим столом і за рахунок цього підвищує точність вимірювання динамометром зусилля різання гички цукрових буряків Поставлена задача досягається за рахунок того, що в стенді для дослідження ножів гичкозрізувальних апаратів, який складається з станини, на якій встановлені рухомий стіл, з'єднаний динамометром з платформою з закріпленим коренеплодом, згідно винаходу вводиться те, що платформа встановлена на опорних роликах Стенд для дослідження ножів гичкозрізувальних апаратів зображений на фіг 1 З винаходом аналог співпадає за наступними основними ознаками основа, динамометр Недоліком аналогу є спрощення реальних умов експлуатації за рахунок виникнення зусиль тертя в рухомих деталях Також відомий стенд для прискорених випробувань і дослідження роботи гичкозрізуальних апаратів (Ас СРСР №1335836 кл G01M19/00, Бюл №33, 1987р), який складається з основи і приводу, а навантажувальний пристрій виконаний у вигляді охоплюючого ножі гичкозрізувального апарату роз'ємної ємності із сумішшю металевих і абразивних частинок, при цьому з обох сторін леза ножа попарно і діаметрально протилежно розта со ю 59322 Стенд складається з станини 1, на якій встановлені рухомий стіл 2, з'єднаний динамометром З з платформою 4 з закріпленим прижимом 5 коренеплодом 6 а також нерухомий ніж 7 Рухомий стіл 2 з'єднаний з гвинтом 8 оснащеним рукояткою Платформа 4 встановлена на рухому столі 2 на роликах 9 Працює стенд для дослідження ножів гичкозрізувальних апаратів наступним чином Коренеплід цукрових буряків з гичкою, який закріплений прижимом 5 на платформі 4 підводиться До нерухомого ножа 7 встановленого на рамі 1 Комп'ютерна верстка Л Ціхановська за допомогою рукоятки гвинта 8 що приводить в рух рухомий стіл 2 При взаємодії гички коренеплоду 6 з нерухомим ножем 7 відбувається рух платформи 4 на роликах 9 Зусилля взаємодії коренеплоду 6 з нерухомим ножем 7 фіксується динамометром 3, який закріплений одним кінцем до платформи 4, а другим до рухомого стола 2 За рахунок розміщення платформи 4 на роликах 9 и тертя на рухомому столі 2 можна нехтувати Таке конструктивне вирішення стенда дозволяє підвищувати точність вимірювання зусилля різання гички або коренеплодів цукрових буряків Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
