Вітряк
Формула / Реферат

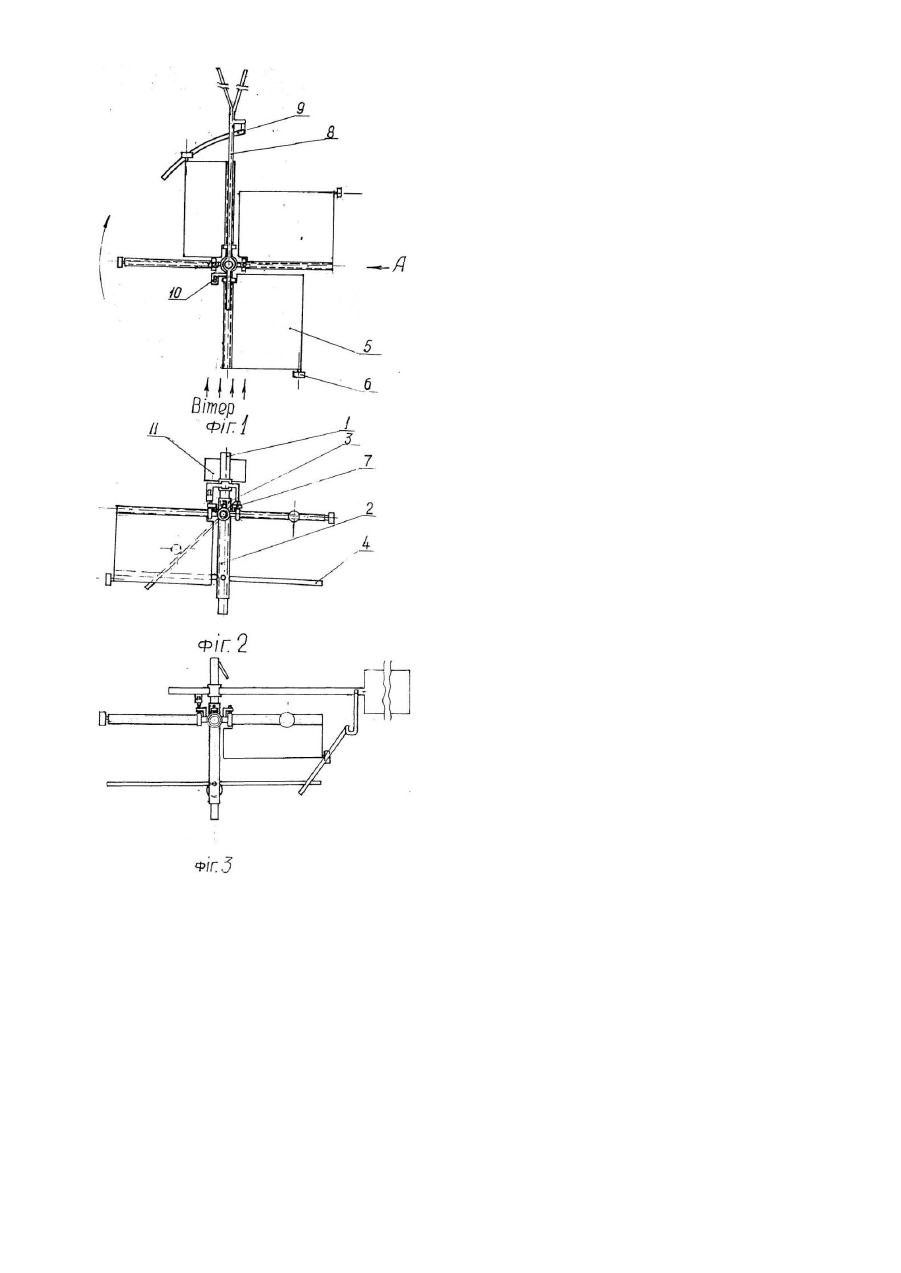

Вітряк, що являє собою вітродвигун, який містить вітроколесо з прямовисною віссю обертання, який відрізняється тим, що вітрильні лопаті зв’язані з похилою рейкою, закріпленою до флюгера з можливістю утримувати їх в горизонтальному положенні храповим механізмом, при цьому вітряк має упор, приєднаний до флюгера, а на осі вище флюгера розміщена флюгерна дошка.
Текст
Винахід стосується використання енергії вітру ві тродвигуном, який містить вітроколесо з прямовисною віссю обертання. Відомий карусельний вітродвигун (19) SU (II) 1815414А1 (46) 15.05.93 Бюл. №18 МПК F03D3/06 зображає вітроколесо з прямовисною віссю і чотирма рамками з вітроприймальними поворотними пластинами. В активній зоні пластини в рамках повертаються перпендикулярно вісі напрямку вітру. Вітер тисне на пластини, вітроколесо обертається і перетворює енергію вітру на крутильний момент на вісі вітроколеса. В неактивній зоні пластини в рамках знаходяться рівнобіжно вісі напрямку вітру. В неактивній зоні вільно з'єднані з рамками пластини коливаються і створюють опір потоку вітру чим знижують коефіцієнт використання енергії вітру. Вітроколесо не захищене від можливого руйнування, коли швидкість вітру досягає критичних позначок. Відомий вітродвигун Рудакова (19) SU (II) 1463949А1 (46) 07.03.09 Бюл. №9 МПК F03D3/00 зображає вітроколесо з вітрильними лопатями, котрі мають можливість згортатися і до них тангенціально приєднано пластини. В активній зоні вітер тисне на пластини і розгортає вітрильні лопаті, далі вітер тисне на вітрильні лопаті вітроколесо обертається і енергія вітру перетворюється на крутильний момент на вісі вітроколеса. В неактивній зоні пластини завдяки тиску вітр у згортають вітрильні лопаті. Через те, що згорнуті вітрильні лопаті і пластини в не активній зоні створюють значний опір вітру, коефіцієнт використання енергії вітру низький. Вітроколесо не захищене від можливого руйнування коли швидкість вітру досягає критичних значень. В основу пропонує мого винаходу поставлено задачу удосконалити вітродвигун шляхом знаходження вітрильних лопатей в неактивній зоні в горизонтальному положенні відповідно в активній зоні вітрильні лопаті знаходяться в прямовисному положенні в вітроколесі з прямовисною віссю обертання цим забезпечити збільшення коефіцієнту використання енергії вітру. Запобігти руйнуванню вітроколеса при досягненні критичної швидкості вітру шляхом знаходження вітрильних лопатей в активній зоні в горизонтальному положенні. Пропонуємий вітряк ілюструється спрощеними конструктивними схемами показаними на Фіг.1-3: на Фіг.1 показано спрощену конструктивну схему вітряка (вид зверху) на Фіг.2 показано спрощену конструктивну схему вітряка (фронтальний вид з напрямку вітру), на Фіг.3 показано спрощену конструктивну схему вітряка (вид по стрільці А). Вітряк Фіг.1-3 містить вісь 1, на якій вільно обертається вітроколесо 2, вітроколесо має вал 3 до якого жорстко закріплено вісім траверс 4 розташованих хрестоподібно чотири в верхній частині і чотири в нижній частині. До верхніх траверс 4 приєднано вітрильні лопаті 5; вітрильна лопать 5 вільно обертається на траверсі 4 з прямовисного положення в горизонтальне. До вітрильних лопатей 5 в нижній частині приєднано коток 6. До верхніх траверс 4 і вітрильних лопатей 5 закріплено храповий механізм 7, на вісі 1 вище вітроколеса 2 вільно обертається флюгер 8, до флюгера жорстко приєднано похилу рейку 9 і упор 10, до вісі 1 вище флюгера приєднано флюгерну до шку 11. Вітряк працює таким чином: вітер тисне на прямовисну вітрильну лопать 5, котра в активній зоні опирається на нижню траверсу 4, вітроколесо 2 починає обертатись, коток 6 набігає на похилу рейку 9 і вітрильна лопать 5 переміщується з прямовисного положення в активній зоні в горизонтальне в неактивній зоні. Храповий механізм 7 утримує вітрильну лопать 5 в горизонтальному положенні в неактивній зоні. При входженні вітрильної лопаті 5 в активну зону храповий механізм 7 натикається на упор 10, вітрильна лопать 5 звільняється від утримання в горизонтальному положенні і займає прямовисне положення. Коли вітер досягає критичного значення швидкості, флюгерна дошка 11 відхиляється на критичний кут від прямовисного положення підіймає упор 10 і вітрильні лопаті залишаються в горизонтальному положенні і таким чином запобігається можливе руйнування вітроколеса.
ДивитисяДодаткова інформація
Назва патенту англійськоюWind turbine
Автори англійськоюHONCHARENKO YURII MYKHAILOVYCH
Назва патенту російськоюВетряк
Автори російськоюГОНЧАРЕНКО ЮРИЙ МИХАЙЛОВИЧ
МПК / Мітки
МПК: F03D 3/00
Мітки: вітряк
