Склофріта для одержування діелектричних покрить на сталі

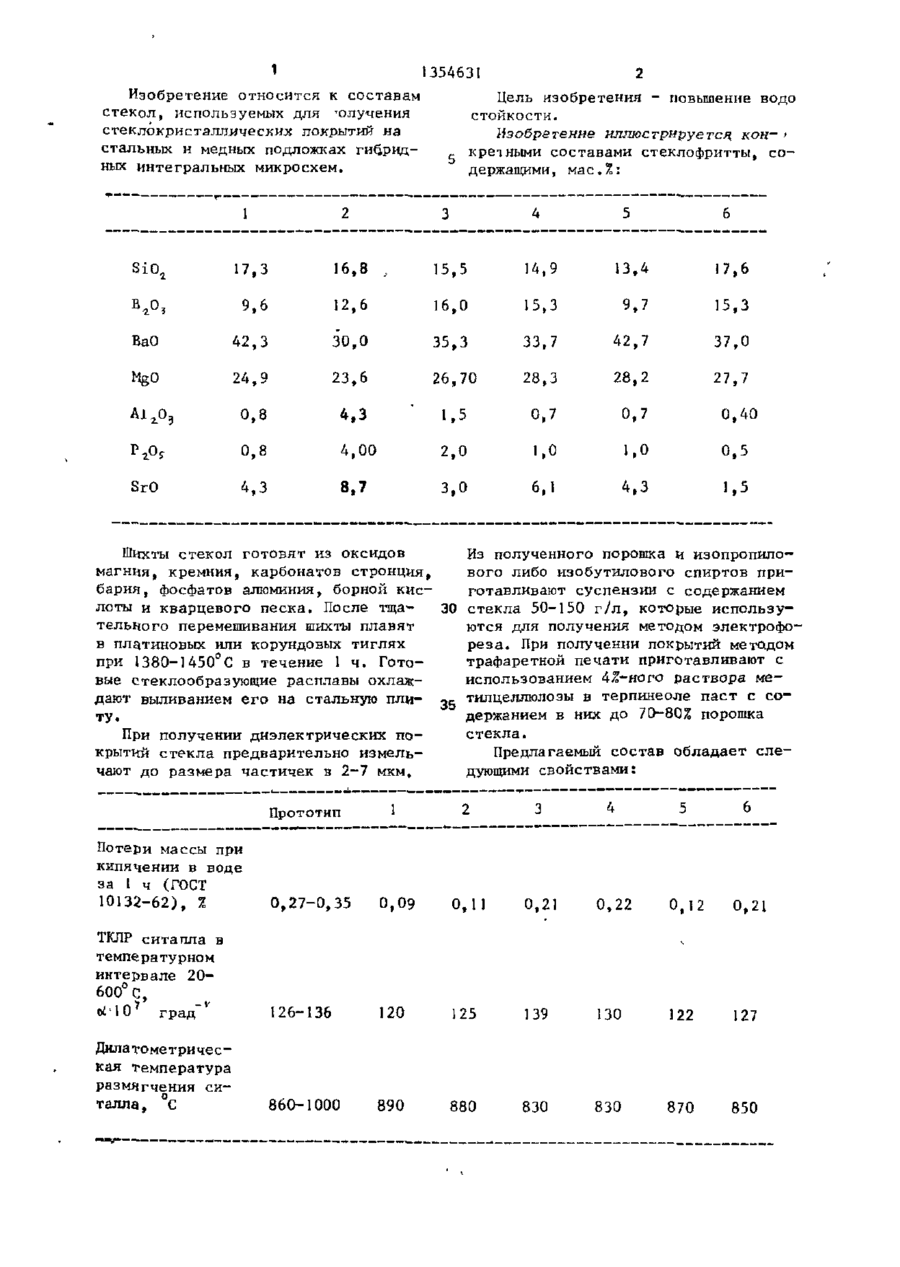

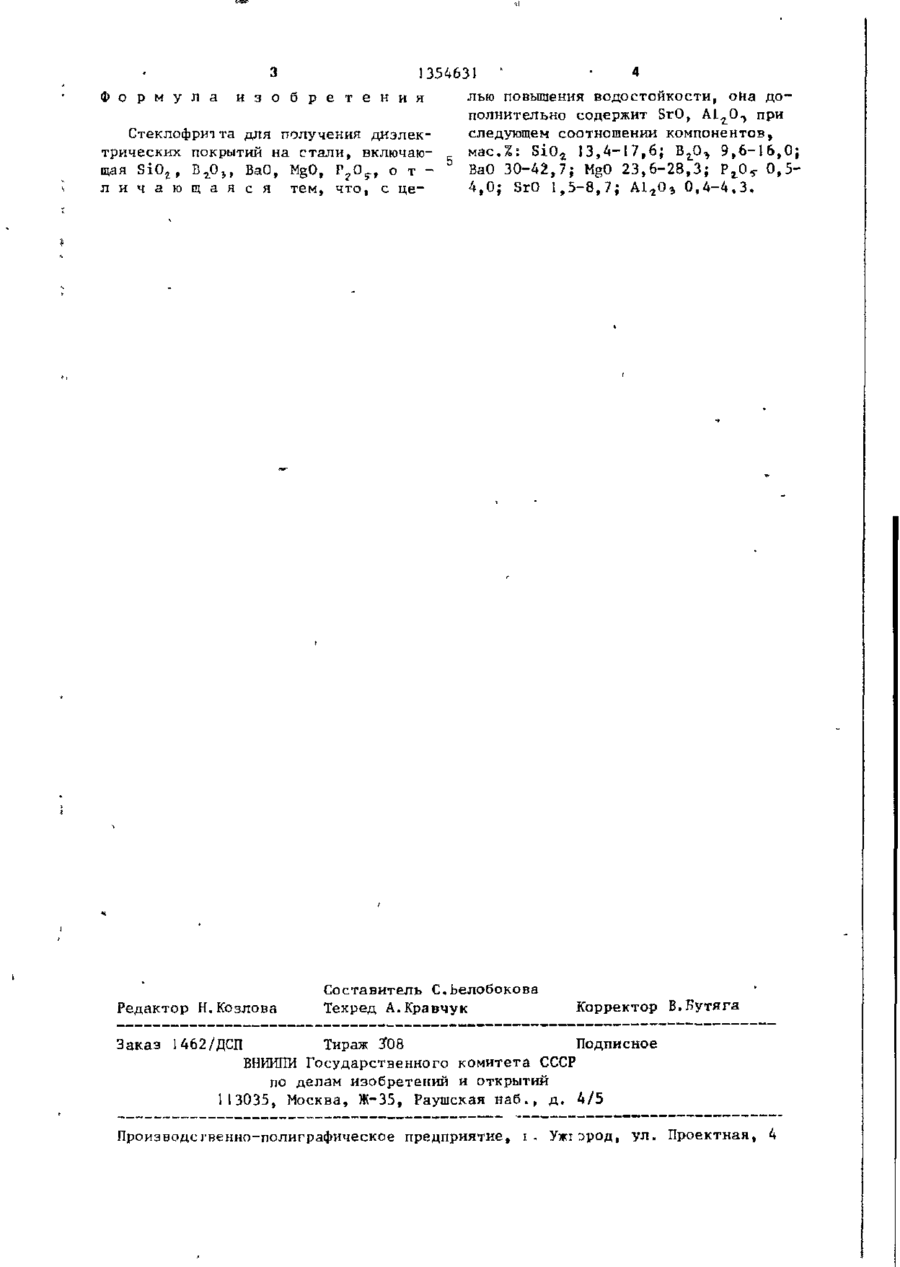

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5D 4 С 03 С 8/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3989763/ 29-33 (22) 16.12.85 (71) Днепропетровский химико-техноло*гическнй институт им.Ф.Э.Дзержинского (72) В.И.Голеус,Т.И.Козырева,А.В.Марченко , Я . И . Белый и Н.Е.Ралык (53) 666.293.52 (088.8) (56) Авторское свидетельство СССР № 1152939, кл. С 03 С 3/062, 1984. RCA Review, voi 42, Iune 1981, p. 161, № 43. (54) СТЕКЛОФРИТТА ДЛЯ ПОЛУЧЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОКРЫТИЙ-НА СТАЛИ (57) Изобретение относится к составам стекол, используемых для получения 43-87 стеклокристаллических покрытии на стальных и медных подложках гибридных интегральных микросхем, применяем мых в радиотехнической и электронной промышленности. С целью повышения водостойкости стекло&ритта для получения диэлектрических покрытий на стали содержит, мас.%: SiO 2 13,4-17,6; В^0э 9,6-16,0; ВаО 30,0-42,7; MgO 23,628,3; А 1 г 0 5 0,4-4,3; Р 2 0 г 0,5-4,0; SrO 1,5-8,7. Водостойкость стеклофритты (потери веса за 1 ч кипячения) 0,09-0,22%, коэффициент термического расширения (120-139)-10' 1/град. 2 табл. І 1 1354631 Изобретение относится к составам стекол, используемых для чшучения стеклокристаллических покрытий на стальных и медных подложках гибридных интегральных микросхем. 1 2 17,3 16,8 9,6 ВаО Цель изобретения - повышение водо стойкости. Изобретение иллюсгрируетсд кон- ' кретными составами стеклофритты, с о держащими , мае 3 4 15,5 14,9 13,4 17,6 12,6 16,0 15,3 9,7 15,3 42,3 30,0 35,3 33,7 42,7 37,0 MgO 24,9 23,6 26,70 28,3 28,2 27,7 А1,0, 0,8 4,3 1,5 0,7 0,7 0,40 i\of 0,8 4,00 2,0 1,0 1,0 0,5 SrO 4,3 8,7 3,0 6,1 4,3 1,5 sio 2 , 5 6 Шихты стекол готовят из оксидов Из полученного порошка и изопропиломагния, кремния, карбонатов стронция, вого либо изобутилового спиртов прибария, фосфатов алюминия, борной кисготавливают суспензии с содержанием лоты и кварцевого песка. После тща30 стекла 50-150 г/л, которые использутельного перемешивания шихты плавят ются для получения методом электрофов платиновых или корундовых тиглях реза. При получении покрытий методом при 1380-1450°С в течение 1 ч. Гототрафаретной печати приготавливают с вые стеклообразующие расплавы охлажиспользованием Ь%-ного раствора медают выливанием его на стальную плитилцеллюлозы в терпинеоле паст с со35 держанием в них до 70-80% порошка ту. стекла. При получении диэлектрических поПредлагаемый состав обладает слекрытий стекла предварительно измельдующими свойствами: чают до размера частичек в 2-7 мкм. Прототип 1 Потери массы при кипячении в воде за 1 ч (ГОСТ 10132-62), % 0,27-0,35 0,09 0,11 ТКЛР ситаила в температурном интервале 20600° С, oi'10 град 126-136 120 Дилатометрическая температура размягчения ситалла, С 860-1000 890 0,21 0,22 0,12 0,21 25 139 130 122 127 880 830 830 870 850 З 1354631 ' ' 4 и з о б р е т е н и я лью повышения водостойкости, она дополнительно содержит SrO, А1 г 0^ при Стеклофритта для получения диэлекследующем соотношении компонентов, трических покрытий на стали, включаю- ^ мае.%: SiO 2 13,4-17,6; В^О, 9 , 6 - 1 6 , 0 ; щая S i O z , В г 0 і ( BaO, MgO, F 2 O ? t о т ВаО 30-42,7; MgO 2 3 , 6 - 2 8 , 3 ; Р г 0 т 0 , 5 л и ч а ю щ а я с я тем, что, с це4 , 0 ; SrO 1,5-8,7; Al^O^ 0 , 4 - 4 , 3 . Ф о р м у л а Редактор Н.Козлова Составитель С.Ьелобокова Техред А.Кравчук Корректор В.Кутяга Заказ 1462/ДСП Тираж 3*08 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, Ї. Ужгэрод, ул. Проектная, 4 *л
