Спосіб автоматичного регулювання прямоточного котла

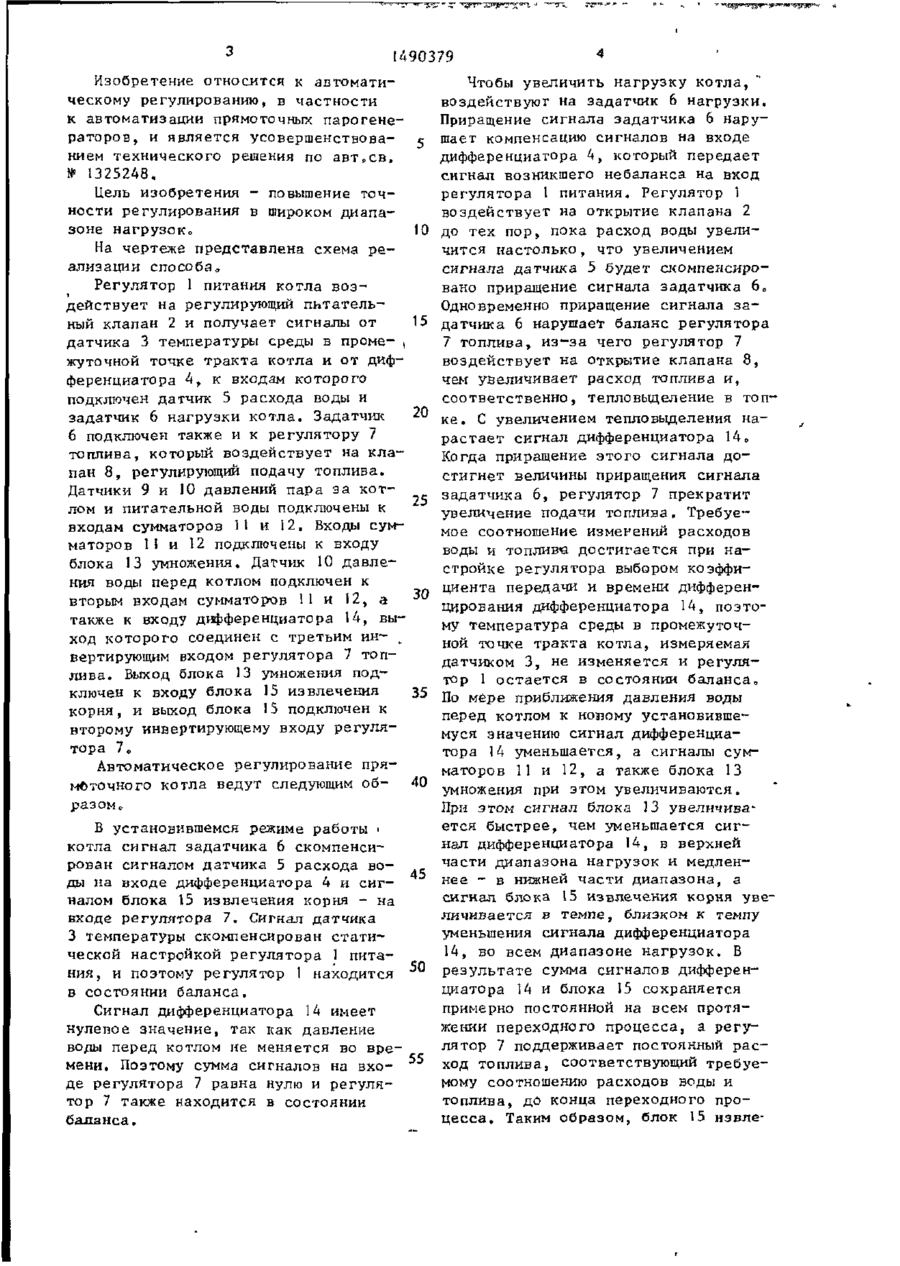

Изобретение относится к автоматизации прямоточных парогенераторов и позволяет повысить точность регулирования в широком диапазоне нагрузок. В установившемся режиме работы котла сигнал задатчика 6 компенсируется сигналом датчика 5 расхода воды на входе дифференциатора 4 и сигналом блока 15 извлечения кор ня на входе регулятора 7„ Сигнал датуика 3 температуры компенсируется статической настройкой регулятора 1 питания-поэтому регулятор сбалансировано В процессе работы по мере приближения давления воды перед котлом к новому значению сигнал дифференциатора 14 уменьшается, а сигналы сумматоров И и 12, а также блока 13 умножения увеличиваются. При этом сигнал блока 13 увеличивается быстрее, чем уменьшается сигнал дифференциатора 14 в верхней части диапазона нагрузок, и медленнее - в нижней части диапазона, а сигнал блока 15 извлечения корня увеличивается в темпе, близком к темпу уменьшения сигнала дифференциатора 14, во всем диапазоне нагрузок. Таким образом, блок 15 линеаризует,зависимость статической составляющей параметра, характеризующего тепловыделение в топке, от нагрузки котла, в результате чего повышается точность регулирования. 1 ил. S (Л со о со со > 1490379 Изобретение относится к автоматическому регулированию, в частности к автоматизации прямоточных парогенераторов, и является усовершенствованием технического решения по авт„св. № 1325248. Цель изобретения - повышение точности регулирования в широком диапазоне нагрузок., 10 На чертеже представлена схема реализации способа,, Регулятор 1 питания котла воздействует на регулирующий питатель15 ный клапан 2 и получает сигналы от датчика 3 температуры среды в проме- , жуточной точке тракта котла и от дифференциатора 4, к входам которого подключен датчик 5 расхода воды и 20 задатчик 6 нагрузки котла. Задатчик 6 подключен также и к регулятору 7 топлива, который воздействует на клапан 8, регулирующий подачу топлива. Датчики 9 и Ю давлений пара за кот25 лом и питательной воды подключены к входам сумматоров 11 и 12. Входы сумматоров I1 и 12 подключены к входу блока 13 умножения. Датчик 10 давления воды перед котлом подключен к вторым входам сумматоров 11 и 12, а также к входу дифференциатора 14, выход которого соединен с третьим ин- t вертирующим входом регулятора 7 топлива. Выход блока 13 умножения подключен к входу блока 15 извлечения 35 корня, и выход блока 15 подключен к второму инвертирующему входу регулятора 7о Автоматическое регулирование прямоточного котла ведут следующим об- 40 разомв Чтобы увеличить нагрузку котла, воздействуют на задатчик 6 нагрузки. Приращение сигнала задатчика 6 нарушает компенсацию сигналов на входе дифференциатора 4, который передает сигнал возникшего небаланса на вход регулятора 1 питания. Регулятор 1 воздействует на открытие клапана 2 до тех пор, пока расход воды увеличится настолько, что увеличением сигнала датчика 5 будет скомпенсировано приращение сигнала задатчика 6„ Одновременно приращение сигнала задатчика 6 нарушает баланс регулятора 7 топлива, из-за чего регулятор 7 воздействует на открытие клапана 8, чем увеличивает расход топлива и, соответственно, тепловыделение в топке. С увеличением тепловыделения нарастает сигнал дифференциатора 14„ Когда приращение этого сигнала достигнет величины приращения сигнала задатчика 6, регулятор 7 прекратит увеличение подачи топлива. Требуемое соотношение изменений расходов воды и топливе достигается при настройке регулятора выбором коэффициента передачи и времени дифференцирования дифференциатора 14, поэтому температура среды в промежуточной точке тракта котла, измеряемая датчиком 3, не изменяется и регулятор 1 остается в состоянии баланса о По мере приближения давления воды перед котлом к новому установившемуся значению сигнал дифференциатора 14 уменьшается, а сигналы сумматоров 11 и 12, а также блока 13 умножения при этом увеличиваются. При этом сигнал блока 13 увеличивается быстрее, чем уменьшается сигВ установившемся режиме работы > нал дифференциатора 14, в верхней котла сигнал задатчика 6 скомпенсичасти диапазона нагрузок и медленрован сигналом датчика 5 расхода во45 нее - в нижней части диапазона, а ды на входе дифференциатора 4 и сигсигнал блока 15 извлечения корня увеналом блока 15 извлечения корня - на личивается в темпе, близком к темпу входе регулятора 7. Сигнал датчика уменьшения сигнала дифференциатора 3 температуры скомпенсирован стати14, во всем диапазоне нагрузок. В ческой настройкой регулятора 1 питарезультате сумма сигналов дифференния, и поэтому регулятор 1 находится 50 циатора 14 и блока 15 сохраняется в состоянии баланса. примерно постоянной на всем протяСигнал дифференциатора 14 имеет жении переходного процесса, а регунулевое значение, так как давление лятор 7 поддерживает постоянный расводы перед котлом не меняется во вреход топлива, соответствующий требуемени. Поэтому сумма сигналов на вхо- 55 мому соотношению расходов воды и де регулятора 7 равна нулю и регулятоплива, до конца переходного протор 7 также находится в состоянии цесса. Таким образом, блок 15 извлебаланса. 1490379 корня линеаризует зависимость Ф о р м у л а и з о б р е т е н и я статической составляющей параметра, Способ автоматического регулирохарактеризующего тепловыделение в вания прямоточного ко тла по а в т . ев. топке, от нагрузки котла. К 1325248, о т л и ч а ю щ и й с я * Аналогично описанному протекает тем, ч т о , с целью повышения точноси процесс регулирования при уменьти регулирования в широком диапазоне шении нагрузки котла. нагрузок, дополнительно перед сложением произведения разности измеренПри этом сигнал блока I5 сохраня- 10 ных давлений на их сумму со скоростью ет постоянный масштаб по тепловыдеизменения давления воды перед котлом лению, а масштаб сигнала блока 13 извлекают квадратный корень из проумножения уменьшается со снижением изведения разности давления воды пенагрузки и достигает минимума на нижред котлом и давления пара за котлом ней границе диапазона нагрузок. 15 на сумму этих давлений. Редактор М.Бандура Составитель И,Алексеев Техред Л.Олийнык Корректор Т.Колб Заказ 3664/40 Тираж 381 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,I0J
