Спортивний снаряд для тренування лижників і реабілітації

Номер патенту: 73635

Опубліковано: 15.08.2005

Автори: Рабчак Іренеуш, Стафей Анджей, Шостак Ян

Завантажити PDF файл.

Формула / Реферат

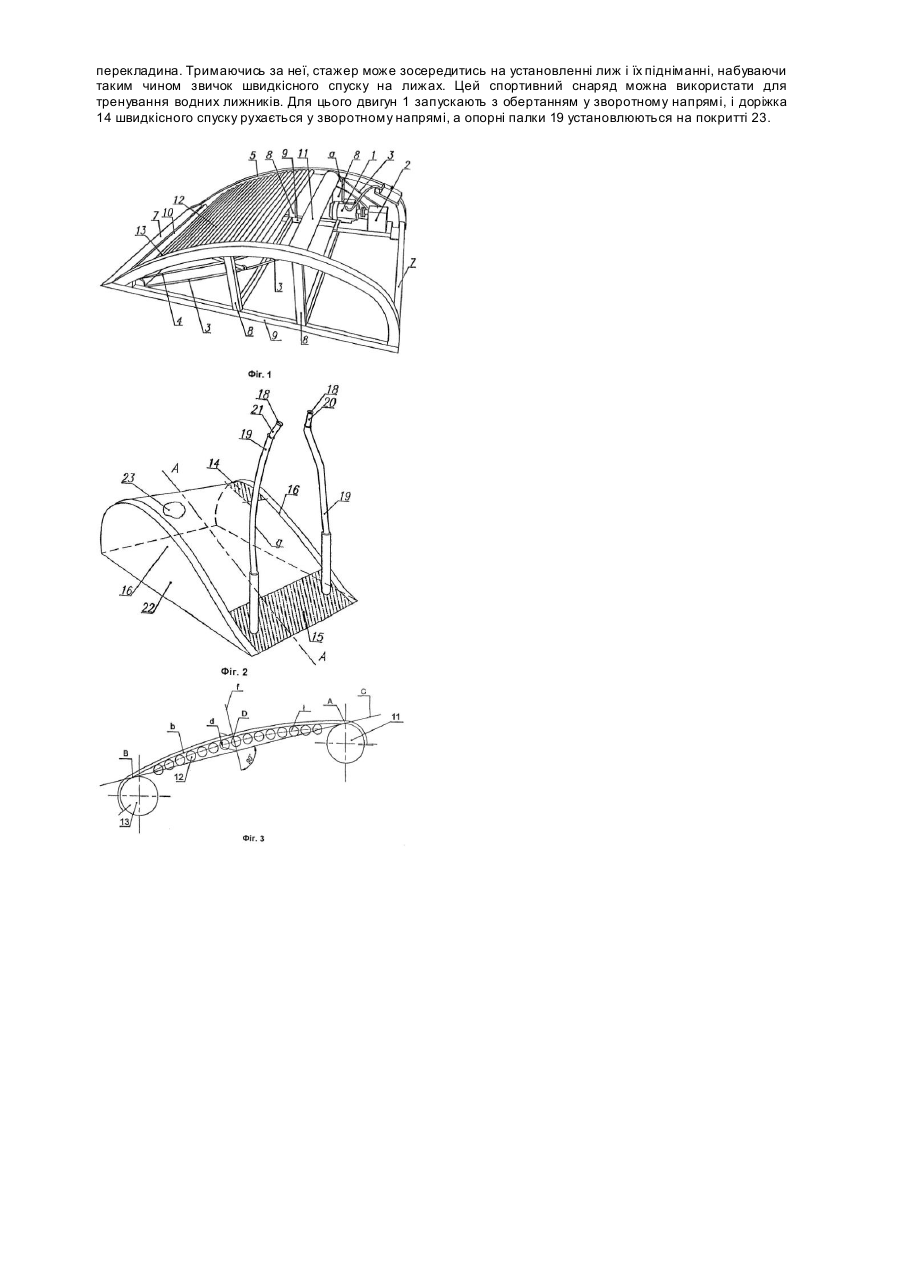

1. Спортивний снаряд для тренування лижників і реабілітації, що має двигун приводу, редуктор, пасову передачу, ферму і вимикачі "увімкнуто/вимкнуто" на опорних палках, у якому згаданий спортивний снаряд має верхній привідний валок (11) і нижній привідний валок (13) під ним, а також ролики (12) плавного обертання між ними, де всі вони розміщені уздовж дуги (b) в нахилених бічних балках (4), (5) ферми (а), причому згадана дуга утворена точками контакту внутрішнього боку нескінченної доріжки (14) швидкісного спуску у вигляді мати, покритої жорстким і пружним ворсом висотою 2-4 см, з роликами (12) плавного обертання, нижнім привідним валком (13) і верхнім привідним валком (11), а точка (А) контакту згаданої нескінченної доріжки (14) швидкісного спуску і згаданого верхнього привідного валка (11) знаходиться в його найвищій точці, в той же час пряма лінія (с), яка з'єднує точку (А) контакту з точкою (В) контакту згаданої нескінченної доріжки (14) швидкісного спуску із згаданим нижнім привідним валком (13), та лінія (f), яка перпендикулярна до лінії (с) і проходить через точку (D), як найбільш віддалену точку на згаданій дузі (b), формують відстань (d) довжиною від 2 см до 5 см, а нерухома доріжка (15) або верхнє захисне покриття (23) служать для установлення опорних палок (19), які мають захоплювальні ручки (20) і (21), розміщені над згаданою рухомою доріжкою (14) швидкісного спуску.

2. Спортивний снаряд за п. 1, який відрізняється тим, що нижче нижнього привідного валка (13) знаходиться нерухома доріжка (15).

3. Спортивний снаряд за п. 1, який відрізняється тим, що опорні палки (19) нижче захоплювальних ручок (20) і (21) мають форму дуги з випуклістю назовні від обрисів ферми (а).

Текст

Винахід стосується спортивного снаряда для тренування лижників і реабілітації, який призначений як для початківців, так і для професійних лижників, котрі пізніше повинні стати на снігові лижі, або слаломні, або традиційні, або ж на водні лижі або на сноуборди. Спортивний снаряд придатний також для реабілітації. Відомий з польської патентної заявки №315277 лижний тренажер оснащено рухомим настилом, який розміщується над фермою основи і з можливістю обертання приєднаний до основи привідними важелями. Настил має елемент, який стимулює вільний рух лиж, основний елемент, який утримує лижі, тримачі лиж з рухомими шарнірами, ряди валків доріжки, що розміщені під привідними осями, стаціонарний еластичний ворсистий мат. Принаймні один еластичний елемент установлено ексцентрично на фермі основи. Недоліком цього рішення є одностороннє і одноцільове використання спортивного снаряда. Він не може використовува тися з лижним обладнанням різних видів, для реабілітаційних цілей і, що найголовніше, ним не можуть користуватися початківці, особливо діти, оскільки пружинний елемент, що стимулює вільний рух лиж, обмежує вільні рухи з лижами і примушує особу, що тренується, бути постійно зосередженою на управлінні лижами. Задача даного винаходу полягає у розробці спортивного снаряда, який повинен служити як лижний тренажер для будь-якого з п'яти видів лиж, а також для реабілітації багатьох людських органів. Сутність винаходу полягає в тому, що снаряд має верхній привідний валок і нижній привідний валок під ним та ролики плавного обертання між ними, де всі вони розміщуються на дузі у вигнути х і нахилених бічних балках ферми, причому дуга утворюється точками контакту внутрішнього боку нескінченної ковзної доріжки швидкісного спуску, у вигляді мата з жорстким і пружним ворсом висотою 2-4см, і верхнього привідного валка, а пряма лінія між точкою А контакту і точкою В контакту вн утрішнього боку доріжки швидкісного спуску з нижнім привідним валком та перпендикулярна лінія, яка проходить через точку D, як найбільш віддалену точку дуги , формують відстань довжиною 4см, а опорні палки установлюються на нерухомій доріжці і мають захватні ручки, розміщені над рухомою доріжкою швидкісного спуску. Нерухома доріжка знаходиться переважно нижче нижнього привідного валка. Опорні палки, нижче захватних р учок, переважно мають форму дуги з випуклістю назовні від обрисів ферми. Переваги винаходу полягають в універсальності його застосування для тренувань зі слалому, швидкісного спуску, бігу на лижах, водних лиж та спуску на сноубордах. Він може використовува тися для тренувань досвідчених лижників, а також початківцями, які бажають навчитися ходити на лижах. Окрім того, запропонований спортивний снаряд може бути використаним для фізичної реабілітації рухомості суглобів, масажу ступень шляхом впливу на рецептори в підошвах ніг, стимулювання циркуляції крові, а також для тренувань з бігу на лижах з двома різними нахилами: вгору і вниз. При тренуваннях зі швидкісного спуску снаряд поліпшує витривалість лижників, яка особливо необхідна для "високогірного" швидкісного спуску. Приклад варіанту здійснення винаходу показано на ілюстраціях, де: Фіг.1 - аксонометрія каркасу ферми спортивного снаряда разом з вузлом приводу, Фіг.2 - спортивний снаряд з опорними палками, де показано сектор доріжки швидкісного спуску, нерухому доріжку і сектор захисного покриття, Фіг.3 - переріз уздовж лінії А-А з Фі г.2. До складу спортивного снаряда для тренування лижників і реабілітації входять двигун 1 приводу, редуктор 2, ремінна передача З і ферма а у вигляді каркасу. Контур каркасу утворено вигнутими нагорі і нахиленими збоку балками 4, 5 каркасу, дуги яких вигнуті догори, нижніми поперечками 7, опорними вертикальними балками 8 і нижніми бічними балками 9. Під нижнім привідним валком 13 розташована поперечка 10. Верхні бічні балки 4, 5 забезпечують установлення, з можливістю обертання, верхнього привідного валка 11, нижнього привідного валка 13 та плавно обертових роликів 12 між ними, які розміщуються у верхніх бічних балках 4, 5 уздовж дуги Ь, причому дуга b утворюється точками контакту внутрішнього боку нескінченної доріжки 14 швидкісного спуску у вигляді мата, покритого жорстким і пружним ворсом висотою 3см, з роликами 12 плавного обертання, верхнім привідним валком 11 і нижнім привідним валком 13. Точка А контакту нескінченної доріжки 14 швидкісного спуску з вер хнім привідним валком 11 знаходиться в його найвищій точці, в той же час пряма лінія с, яка з'єднує контактну точку А з точкою В контакту нескінченної доріжки 14 швидкісного спуску з нижнім привідним валком 13, та лінія f, яка перпендикулярна до с і проходить через точку D, як найбільш віддалену точку на дузі b, формують відстань d в 4см. Опорні палки 19 установлені на нерухомій доріжці 15 або на захисному покритті 23. їх захватні ручки 20, 21 знаходяться над рухомою доріжкою 14 швидкісного спуску. Нижче захватних р учок 20, 21 опорні палки 19 мають форму дуги з випуклістю назовні від обрисів ферми а, а амплітуда випуклості узгоджується з формою тіла особи, що тренується. На захватних ручках 20, 21 знаходяться вимикачі 18 "увімкнуто/вимкнуто". Нерухома доріжка 15 знаходиться нижче нижнього привідного валка 13 і прикріплена до нижньої поперечки 10. Захисна смуга 16 на вер хніх бічних балках 4, 5 виконана у вигляді подібного до трави мата. Каркас ферми а з обох боків має кришки 22 і захисне покриття 23 яке виконує роль фронтального опорядження. В даному спортивному снаряді доріжка швидкісного спуску рухома з можливістю регулювання, і лижник стоїть на одному місці в той час, як доріжка швидкісного спуску з попередньо заданим нахилом рухається з попередньо заданою швидкістю. Снаряд працює наступним чином: спрямовані донизу лижі з особою, що тренується, знаходяться на рухомій доріжці 14 швидкісного спуску. Використовуючи вимикачі 18 "увімкнуто/вимкнуто" особа, що тренується, запускає двигун 1 приводу, який через редуктор 2 і ремінну передачу 3 рухає верхній привідний валок 11. Верхній привідний валок 11 через іншу ремінну передачу 3 рухає нижній привідний валок 13. Обидва привідні ролики приводять у рух р ухому доріжку 14 швидкісного спуску, яка плавно переміщається над роликами 12 плавного обертання, після чого, тримаючись за захватні ручки 20, 21 опорних палок 19, лижник починає тренування, виконуючи будь-які рухи, що він їх робитиме під час швидкісного спуску на лижах. Використовуючи лижі різних видів, лижник може виконувати різні маневри. Без лиж особа, що тренується, може бігти вгору або вниз, у черевиках або без них, і виконувати різні завдання з програми реабілітації. Вона може вимкнути двигун і з упинити рух рухомої доріжки 14 швидкісного спуску. Для початківців, особливо для дітей, між опорними палками 19 може бути закріплена горизонтальна перекладина. Тримаючись за неї, стажер може зосередитись на установленні лиж і їх підніманні, набуваючи таким чином звичок швидкісного спуску на лижах. Цей спортивний снаряд можна використати для тренування водних лижників. Для цього двигун 1 запускають з обертанням у зворотному напрямі, і доріжка 14 швидкісного спуску рухається у зворотному напрямі, а опорні палки 19 установлюються на покритті 23.

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for ski exercising and rehabilitation

Назва патенту російською

Спортивный снаряд для тренировки лыжников и реабилитации

Автори російською

STAFIEJ, Andrzej, RABCZAK, Ireneusz, SZOSTAK, Jan

МПК / Мітки

МПК: A63B 22/00, A63B 69/18

Мітки: реабілітації, тренування, лижників, спортивний, снаряд
