Коток агрегату грунтообробного

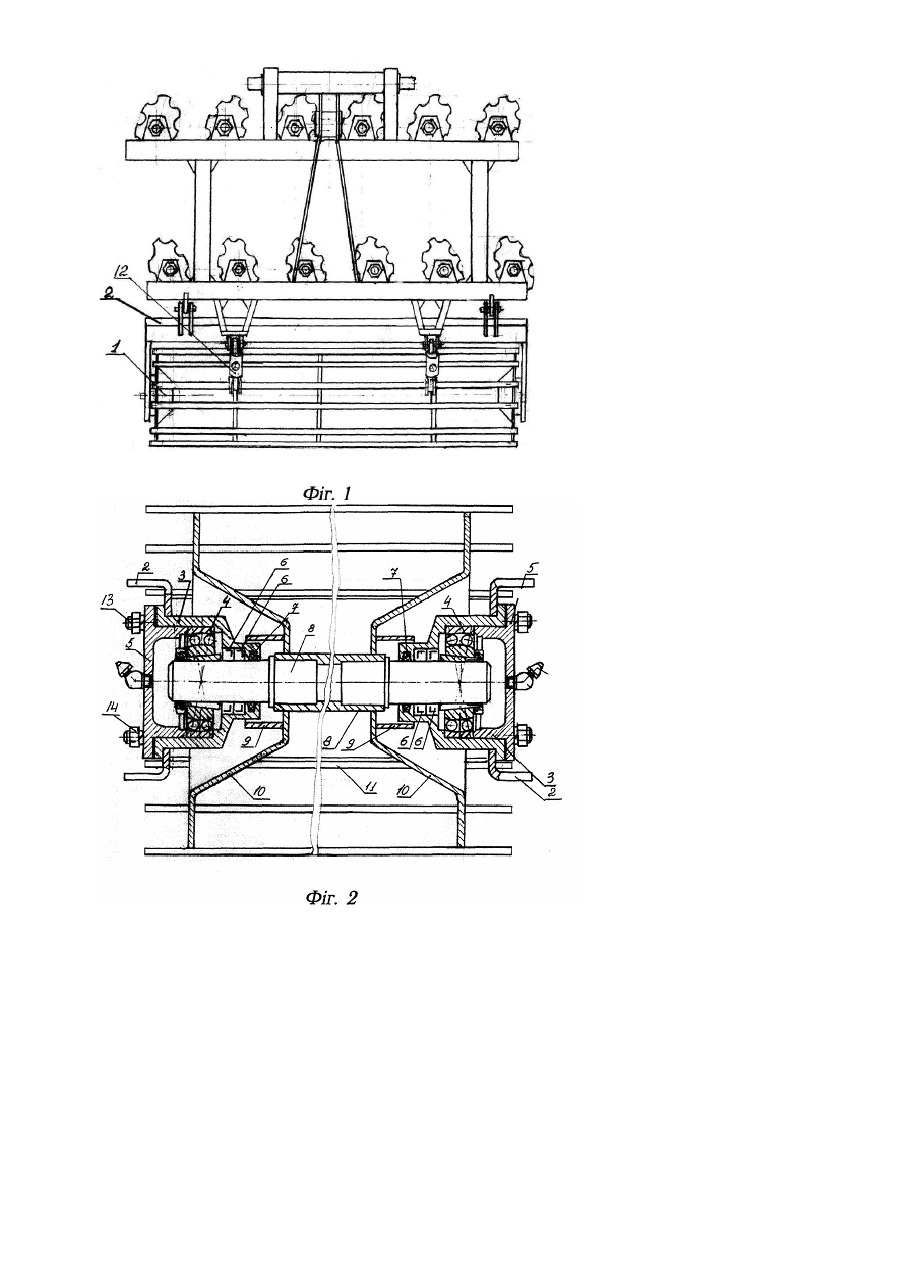

Винахід відноситься до сільськогосподарського машинобудування, зокрема до агрегатів ґрунтообробних, борін дискових та інших. В останній час в сільському господарстві широко застосовуються ґрунтообробні агрегати, які обладнанні котками для роздавлювання грудок ґрунту та для вирівнювання поля після обробки його робочими дисками. Котки приєднуються до основної рами ґрунтообробного агрегату на шарнірах і регулюються по висоті механічним гвинтовим пристроєм. Котки виконують дві функції: руйнують грудки і вирівнюють поле, а також являється регулятором глибини обробітку грунту. Чим більше опущений в нижнє положення коток, тим менша глибина обробітку. Рекомендована глибина обробітку становить від 8 до 20см. Котки працюють в тяжких умовах, так як робочі диски врізаючись в грунт під кутом, за рахунок реактивної сили грунту заглиблюються і притискають коток до землі, навантажують підшипники у вертикальній площині, а при поворотах сприймають додатково ще й силу в горизонтальній площині. Крім того, в суху погоду в підшипникові вузли проникає пил, а в негоду - вологий грунт. Викладені недоліки приводять до частих поломок котка і додаткових витрат на ремонт. Аналогами таких машин можуть бути агрегати ґрунтообробні АГД-2,3, АГ-2,4-15, АГ-2,4-20, БГН-4 та інші. Прототипом слід вважати агрегат ґрунтообробний АГД-2,3, який випускається ТОВ "Атон". Котки аналогів, прототипа і запропонованого технічного рішення котка мають однакове призначення і їх конструкції містять однакові складові частини, але відрізняються вони будовою підшипникових вузлів. Так в котку агрегату АГД-2,3 застосовані підшипники одноразового змащення, які встановлені на конусних розрізних втулках на осі котка і зафіксовані гайкою, а зовнішнім діаметром монтуються в корпус, який болтами нерухомо прикріплені до вилки рами. Тому в агрегаті АГД-2,3 при роботі підшипники захищені від набивання грунту тільки тонкими власними металевими шайбами, що недостатньо для їх надійної роботи. Суть винаходу полягає в тому, щоб усунути наведені недоліки шляхом захисту підшипникових вузлів від механічних пошкоджень за рахунок розміщення їх в виштамповках крайніх дисків, а також введенням в конструкцію захисних кожухів, які приварені до дисків і охоплюють з мінімальним зазором корпус підшипника з сторони розміщення манжет, створюючи при цьому лабіринтне ущільнення, обмежує попадання в зону підшипників грунту і запобігає намотуванню рослинних залишків. Крім того, підшипник з сторони котка захищений двома манжетами і войлочним кільцем, а з зовнішньої сторони глухою кришкою. На Фіг.1 поданий загальний вид агрегату, в комплект якого входить коток 1, який приєднується до агрегату з допомогою рами 2, на Фіг.2 поданий коток в розрізі, який містить корпуси підшипників 3, самовостановлюючі підшипники 4, кришки 5, манжети 6, войлочні кільця 7, вісь котка 8, кожухи 9, приварені до крайніх дисків 10, в виштамповках яких розміщені підшиникові вузли. До дисків приварені труби 11, які під час роботи руйнують грудки, вирівнюють поле і регулюють глибину обробки. Коток перед початком роботи механізмом 12 (Фіг.1) встановлюється в положення, яке забезпечує необхідну глибину врізання робочих дисків в грунт. Коток виконує функцію регулювання глибини обробки поля, роздавлювання грудок і вирівнювання гребнів. За рахунок контакту труб 11 з грунтом, коток разом з дисками 10, віссю котка 8, привареними кожухами 9, провертаються в підшипниках 4, які вмонтовані в корпуси підшипників 3 з кришками 5 болтами 13 і гайками 14 прикріплені нерухомо до рами 2. Для захисту підшипників 3 від механічних пошкоджень вони розміщені в виштамповках крайніх дисків 10, а для захисту від набивання грунту в конструкцію введені захисні кожухи 9, які приварені до крайніх дисків і охоплюють з мінімальним зазором корпус підшипника 3, створюючи при цьому лабіринтне ущільнення, яке не пропускає в зону підшипників грунту і запобігає намотуванню рослинних залишків. Крім того, підшипники 4 зі сторони дисків 10 захищені двома манжетами 6 і войлочним кільцем 7, а з зовнішньої сторони глухою кришкою 5. Запропонована конструкція котка має значні переваги над відомими аналогами та прототипом агрегатом ґрунтообробним АГД-2,3. Дослідний зразок агрегату АГН-2,3 з запропонованим котком виготовлений в експериментальній дільниці ТОВ "Білоцерківагромаш" успішно пройшов випробовування.
