Муловий майданчик

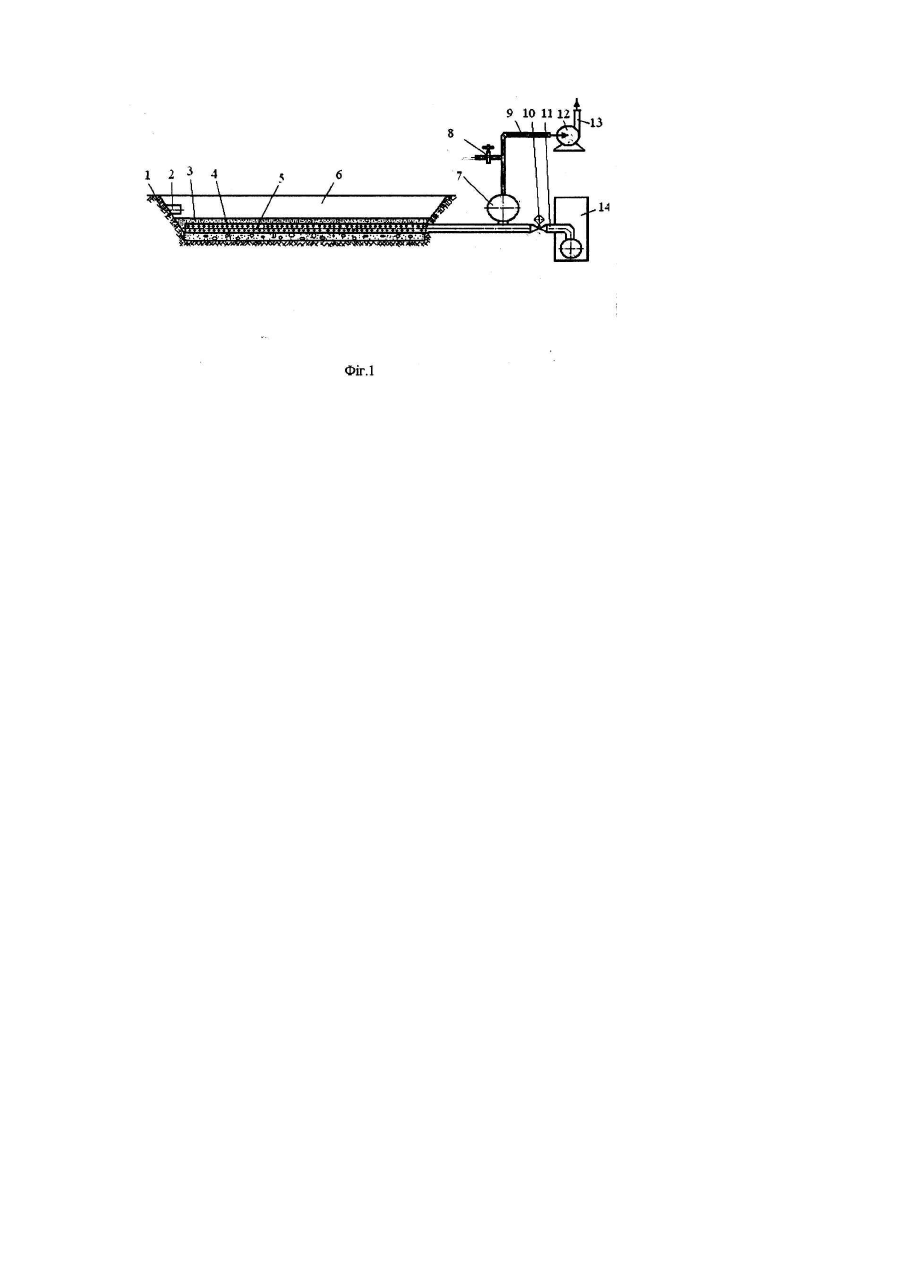

Винахід відноситься до зневодненню осадів і може буде використаний при біологічної очистці міських і промислових стічних вод. Відомий муловий майданчик, що містить приямок із стінками з укосами і гідроізольованим днищем, на якому в залізобетонних лотках укладені горизонтальні дренажні перфоровані труби в гравійно-піщаній засипці, поєднані з каналізаційним колодязем [Басова Т.А. Прогрессивные конструкции иловых площадок и интенсификация их работы: Конспект лекций- - Киев: ИПК Горжилкомхоза УССР, 1991. - 52с.]. У відомого мулового майданчику продуктивність дуже низька через те, що гравійно-піщана засипка швидко кольматується. Найбільш близьким по своєї сутності і результату, що досягається, є муловий майданчик, що містить приямок із стінками з укосами і гідро-ізольованою бетонною підлогою, на якій укладеш горизонтальні дренажні перфоровані труби в гравійно-піщаній засипці, поєднані з каналізаційним колодязем за допомогою вакуумного насосу [Н.С. Болотских, СМ. Эпоян, В.Е. Сорокина, В.П. Иванов, Е.Б. Клейн, В.В. Булгаков. Промышленные испытания системы интенсификации обезвоживания иловых площадок сточных вод. Збірка доповідей Міжнародного конгресу "ΕTΒΚ-2003". Україна, Крим, Ялта, 27-31 травня 2003 року, с. 225-227]. У відомого мулового майданчику низька якість фільтрату по вмісту аміаку та розчинених кислих газів. В основу винаходу поставлена задача удосконалити муловий майданчик шляхом забезпечення накопичувальною ємністю під вакуумом, що призведе до зниження вмісту аміаку та кислих газів у воді, що суттєво покращує якість первинної очистки стічних вод. Поставлена задача вирішується тим, що в муловому майданчику, який містить приямок із стінками з укосами і гідроізольованою бетонною підлогою, на якій укладені горизонтальні дренажні перфоровані труби в гравійно-піщаній засипці, поєднані з каналізаційним колодязем за допомогою вакуумного насосу, встановлено накопичувальну ємність, поєднану з дренажними трубами, каналізаційним колодязем та вакуумним насосом. В накопичувальної ємності за допомогою вакуумного насосу накопичується фільтрат, з якого за рахунок вакууму в ємності відбувається випаровування частини аміаку і кислих газів. Тому що об'єм ємності обмежений, процес фільтрації повинно здійснювати циклічно. Спочатку ємність наповнюється фільтратом і каналізаційний колодязь повинно тримати відключеним від ємності. А коли ємність наповниться фільтратом, тоді вакуум знімають шляхом відключення вакуумного насосу і з'єднання накопичувальної ємності з атмосферним повітрям, а крім того, накопичувальну ємність поєднують з каналізаційним колодязем для того, щоб випустити фільтрат в каналізаційний колодязь. Фільтри у вигляді дренажних перфорованих труб в гравійно-піщаній засипці постійно поєднані з накопичувальною ємністю. Схематичне зображення мулового майданчику показано на Фіг.1 (вертикальний переріз). Муловий майданчик має бокові стінки 1 з укосами, впускну трубу 2, піщано-гравійну засипку 3, гідроізольовану бетонну підлогу 4, горизонтальні дренажні перфоровані фільтрувальні труби 5, приямок 6, накопичувальну ємність 7, кран 8, вакуумний трубопровід 9, засувку 10, трубопровід 11, вакуумний насос 12, викидний патрубок 13, каналізаційний колодязь 14. Муловий майданчик працює за таким чином. Потік мулового осаду через трубу 2 безперервно або періодично потрапляє в приямок 6, в якому він фільтрується через гравійно-піщану засипку 3 і проникає усередину горизонтальних дренажних перфорованих фільтрувальних труб 5 і далі потрапляє в накопичувальну ємність 7 за допомогою вакуумного насосу 12, який відсмоктує аміак, кислі та інші гази з фільтрату, який мається в накопичувальної ємності 7, по трубопроводі 9 в повітря через викидний патрубок 13. При цьому засувка 10 на трубопроводі 11 і кран 8 знаходяться у закритому стані. Бокові стінки 1 і гідроізольована бетонна підлога 4 заважають проникненню води з приямку 6 в землю. Коли ємність 6 наповниться фільтратом, вакуумний насос 12 виключають з роботи, відкривають кран 8 щоб поєднати ємність 7 з атмосферним повітрям і зняти вакуум в ємності 7. Далі відкривають засувку 10 і тоді весь фільтрат витікає в каналізаційний колодязь 14 самопливом. Коли ємність 7 буде звільненою від фільтрату, закривають засувку 10 і кран 8, пускають в роботу вакуумний насос 12. Знову починається процес фільтрації. На завершальному етапі припиняють подачу мулового осаду в приямок 6 і поступово завершують процес фільтрування. Після цього приямок 6 звільняють від зневодненого мулового осаду відомим способом. Запропонована конструкція мулового майданчику успішно випробувана з використанням лабораторного вакуумного насосу, фільтру з фільтрувальною поверхнею 1м2 на свіжому муловому осаду міських очисних споруд. Показано, що вакуумування дозволяє знизити вміст аміаку в фільтраті з 150 до 110мг/дм3, вміст кислих газів (СО2, H2S,HCN) нa 20-30%.
