Пристрій для натягування ланцюга

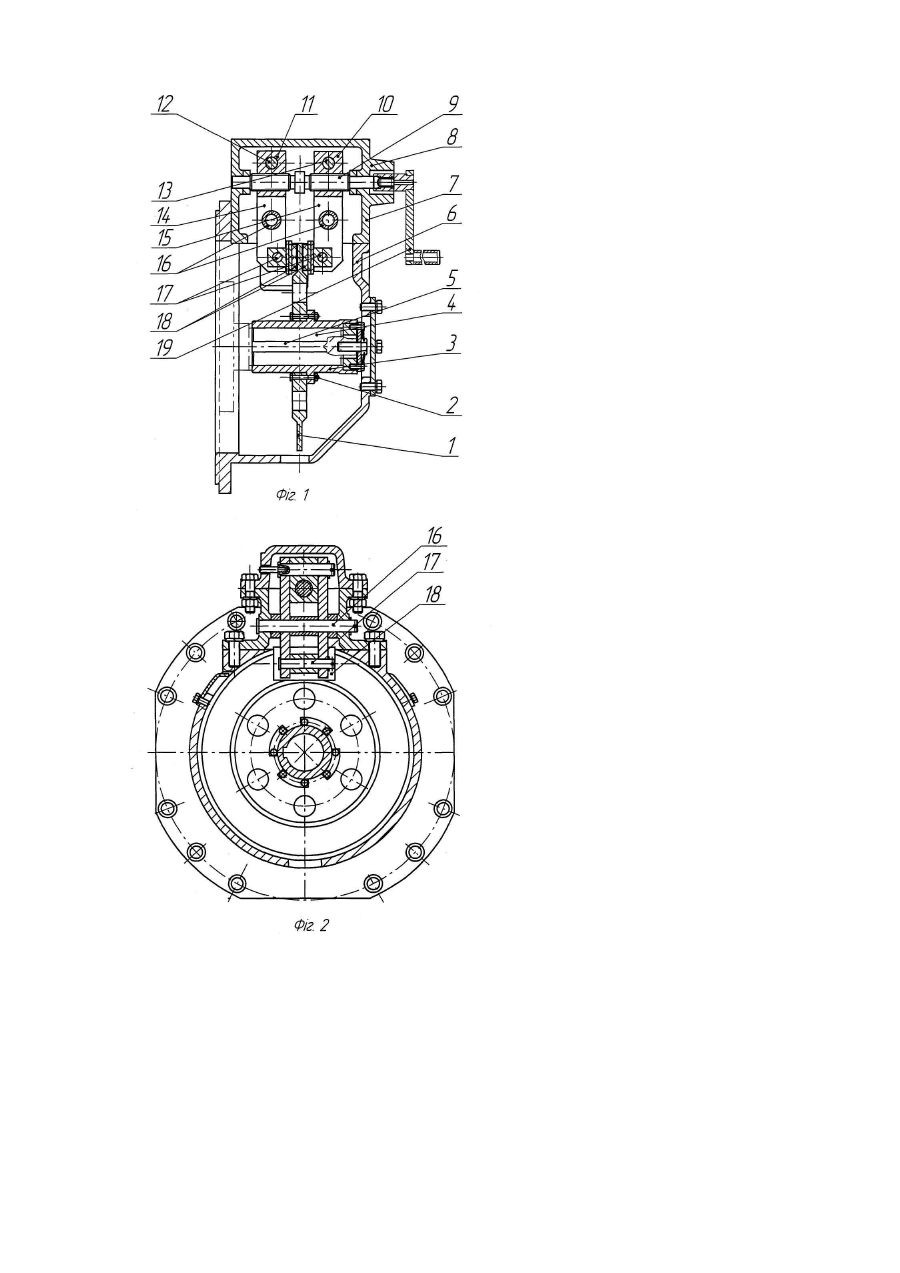

Винахід відноситься до гірської та гірничорудної промисловості, а саме - до пристроїв натягування конвеєрних і стругових ланцюгів у процесі подовження або скорочення довжини конвеєра у шахтах у процесі експлуатації. Відомі пристрої для стопоріння привідних зірочок конвеєра [1,2] при натягуванні ланцюга у скребкових конвеєрах ВАТ Харківського машинобудівного заводу "Світло шахтаря", наприклад, у серійному шахтному конвеєрі СП202В1М, ТУ 12.0165714.085-87, далі [3] Найближчий до заявленого пристрою є пристрій храпового типу [4], що стопориться стопором ("собачкою") зубчате храпове колесо приводного вала після вимикання електродвигуна приводу конвеєра у процесі натягування ланцюга. Під час уведення стопора, у контакт із зубом храпового колеса під дією зусилля у ланцюзі відбувається удар. До недоліків даного пристрою слід віднести те, що: У процесі тривалої роботи в наслідок утоми металу відбуваються поломки як стопора ("собачки"), так і зубів храпового колеса, що приведе до аварійної ситуації і є недоліком конструкції., Перед заявленим, винаходом поставлено завдання усунення наявних недоліків у різних модифікаціях натяжних пристроїв забійних скребкових конвеєрів шляхом створення пристрою нового типу, зручного в обслуговуванні і безпечного при експлуатації. Запропонований пристрій включає корпус, закріплений до фланця редуктора з боку вхідного вала, на якому встановлюється гальмовий диск із маточиною на шпонці (чи шліцах), а в розточеннях рознімних половин корпуса встановлюється гвинт із лівою та правою різьбою і ручкою на кінці, з нагвинченими на гвинт сухарями з відповідним різьбленням, у яких, на осях, установлені різноплечі важелі з овальними отворами у верху і гальмовими колодками, закріпленими з протилежної сторони різноплечих важелів і охоплюючих гальмовий диск із двох сторін. Гальмування приводних зірочок при натягуванні ланцюга конвеєра досягається шляхом затиснення гальмового диска двома фрикційними колодками при обертанні гвинта рукояткою по годинній стрілці за рахунок переміщення сухарів по гвинті. На кресленні, Фіг.1, зображений загальний вид пристрою у розрізі. На Фіг.2 - вид з боку фланця редуктора. Пристрій для натягування ланцюга, Фіг.1 і Фіг.2, включає корпус 6, який закріплюється до фланця корпуса редуктора конвеєра. У верхній частині корпуса 6 передбачена площадка, на котрій закріплюється конструкція рознімних половин корпусів 7 і 8 з розточеними отворами для установлення гвинта 9 із правим та лівим різбленням. На гвинт 9 нагвинчуються сухарі 10 і 11 з різноплечими важелями 14 і 15, котрі посажені на осях 16. Отвори 12 і 13 виконуються овальної форми, що дозволяє при обертанні гвинта 9 рукояткою 19 сухарям 10 і 11 разом з різноплечими важелями пересуватися по гвинту в одну, чи в другу сторону. А так як різноплечі важелі 14 і 15 посажені на нерухомих осях 16, то за рахунок різниці в довжинах важелів плеч забезпечується тиснення на гальмові фрикційні колодки 18, які з двох сторін охоплюють гальмовий диск, закріплений на маточені 3 вхідного вала редуктора конвеєра і таким чином забезпечують гальмування зірочок конвеєра або розгальмування їх. Принцип роботи пристрою полягає в наступному: перед початком гальмування приводних зірочок необхідно скребковий ланцюг робочої гілки загальмувати стопорною колодкою, що знаходиться в комплекті конвеєра, обертання електродвигуна приводу переключити на реверс і вибрати слабину ланцюга з холостої гілки на робочу гілку включенням приводу. При зупинці обертання приводних зірочок конвеєра, необхідно обертанням рукоятки 19 вручну по годинній стрілці загальмувати гальмовий диск 1, що насаджений на маточину 3 і закріплений на ній болтами 2, а сама маточина 3 установлена на вхідному валу 4 редуктора на шпонці 5 чи на шліцах. Обертанням гвинта 9 із правим та лівим різьбленням з нагвинченими відповідно сухарями 10 і 11 і встановленого в розточеннях отворів рознімних половин корпуса 7 і 8 за допомогою різноплечих важелів 14 і 15, закріплених у корпусі 7 на осі 16, завдяки верхнім овальним отворам у важелях 14 і 15 у місці установки осей 12 і 13, при переміщенні сухарів 10 і 11 уздовж .гвинта 9 відбувається загальмовування чи розгальмовування гальмового диска гальмовими колодками 18, установленими на осях 17. Запропонований пристрій забезпечує необхідне гальмування скребкового ланцюга у процесі натягування. Загальмовування і розгальмовування гальмового диска досягається плавно, без ривків і ударів, забезпечується безпека ведення робіт при натягуванні ланцюга. Пристрій для натягування скребкового ланцюга забійного конвеєра відрізняється новизною, розроблений конструктивно на винахідницькому рівні, має промислове застосування. Запропонована конструкція пристрою Харківським машинобудівним заводом "Світло шахтаря" у 2002 році виготовлена і установлена на конвеєрах типу СП251, що експлуатуються у вугільних вибоях на шахтах "Західно-Донбаської", "Героїв Космосу", "Благодатної" ГХК "Павлоградвугілля", шахті "ЧервоноармійськаЗахідна №1", шахті "Червонолиманська" ГХК "Донвугілля", шахті "Самсонівська-Західна" ГХК "Ровенькиантрацит" та ін. Пристрій одержав високу оцінку шахтарів по безпечній експлуатації, зручної в обслуговуванні і високо надійного при веденні робіт по натягуванні ланцюга в умовах вугільних вибоїв, а заводом прийняте рішення про його серійне упровадження у виробництві з 2003р. Аналоги: 1. Патент Франції №2084872, кл. E21F13/00, 1972м 2. Журнал Глюкауф, 1975м №12 "Безпечні способи натягування стругових і конвеєрних ланцюгів" 3. Храповий механізм конвеєра СП202В1М виробництва ВАТ ХМЗ "Світло шахтаря", "Посібник по експлуатації СП202В1М.00.00.000РЭ" конвеєр СП202В1М, ТУ 12.0165714.085-87 (див. Додаток: сторінки 45...47 і 145, Рис.9). 4. Пристрій для натягування ланцюга, авторське свідоцтво СРСР №673551 B65G 19/00 B65G 23/44 1979гпрототип.
