Теплостійкий обмотувальний провід

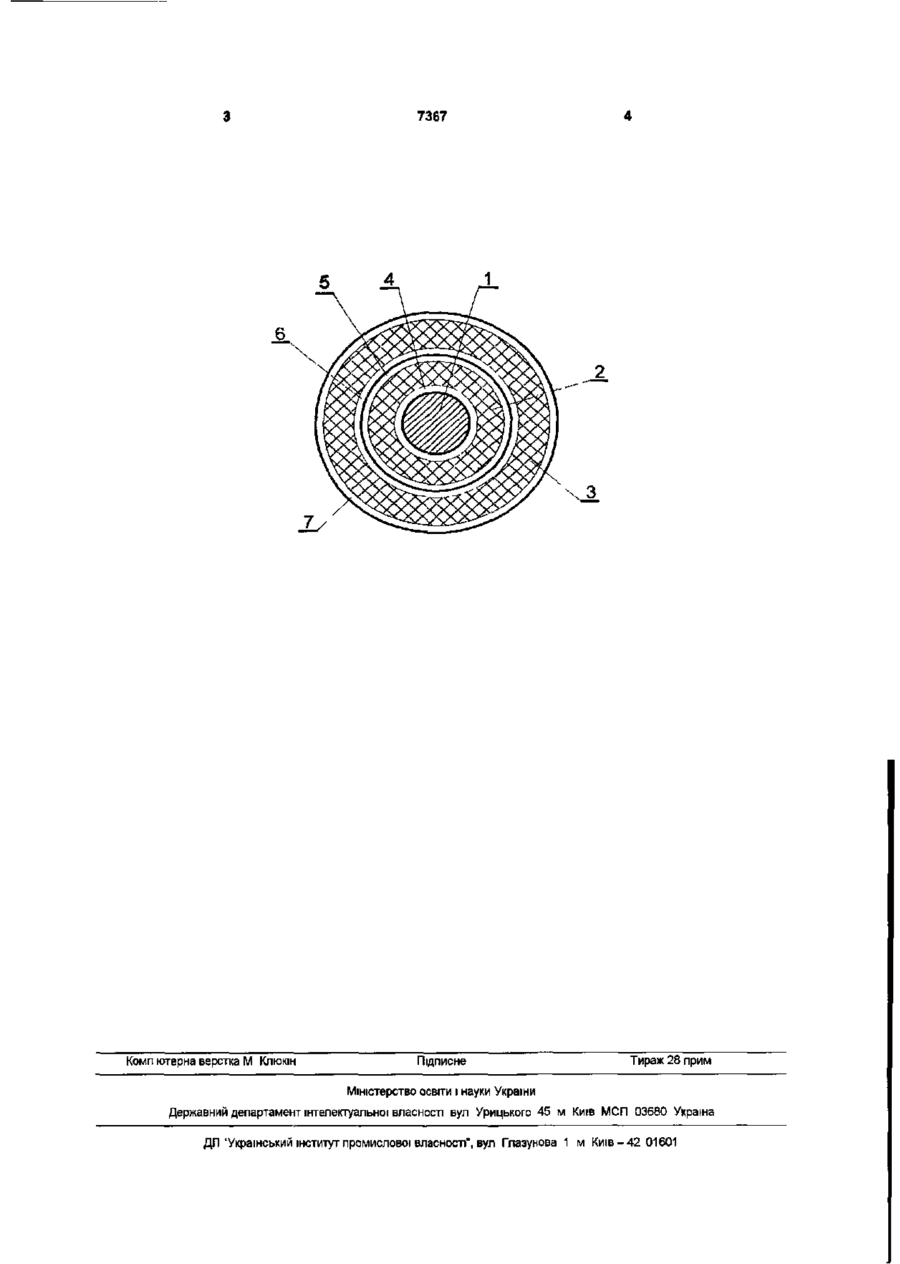

УКРАЇНА (19) UA (11,7367 (із, U (51,7Н01В7/29 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ТЕПЛОСТІЙКИЙ ОБМОТУВАЛЬНИЙ ПРОВІД 1 (21)20041210018 (22)07 12 2004 (24)15 06 2005 (46)15 06 2005 Бюл № 6, 2005 р (72) Золотарьов Володимир Михайлович Карпушенко Василь Петрович, Чувурін Микола Петрович, Антонець Юрій Панасович, Науменко Олексій Антонович (73, ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ" (57, Корисна модель відноситься до електричних кабелів і проводів Відомий електричний провід, який містить Провід виготовляють так Струмопровідна жила 1 виготовлена з суцільної відпаленої мідної круглої дротини Шари полммідно-фоторопластової плівки нанесені методом обмотування з перекрит струмопровідну жилу та ІЗОЛЯЦІЮ З полівінілхлоридного пластикату Його недоліком є недостатня теплостійкість [1] Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ІЗОЛЯЦІЄЮ з фторвуглецю та радіаційно-зшитого полюлефіну Його недоліком є небезпечність технологи радіаційного зшивання [2] Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технологи безпечного виготовлення провоДУ Згідно корисної моделі ІЗОЛЯЦІЯ провода виготовлена з полммідно-фторопластової плівки, накладеної з перекриттям принаймні двома шарами, причому полпмідно-фторопластова плівка утворена шаром полиміду, попередньо покритого шаром фторопласту з обох сторін, і спечена після накладання так, що обидва шари утворюють суцільну, водонепроникну оболонку На кресленні наведено схематичне зображення проводу Провід містить струмопровідну жилу 1, перший 2 та другий 3 шари полммідної плівки покритою попередньо з обох сторін шарами фторопласту 4, 5,6,7 Теплостійкий обмотувальний провід який містить струмопровідну жилу та ІЗОЛЯЦІЮ, ЯКИЙ відрізняється тим, що ІЗОЛЯЦІЯ, виготовлена з полммідно-фторопластової плівки, накладеної з перекриттям принаймні двома шарами, причому полімідно-фторопластова плівка утворена шаром полиміду, попередньо покритого шаром фторопласту з обох сторін, і спечена після накладання так, що обидва шари утворюють суцільну, водонепроникну оболонку тям Після ЦЬОГО, ІЗОЛЯЦІЯ проводу проходить спікання, безперервно рухаючись через електричну піч Це дозволяє поступово і рівномірно нагріти всю ІЗОЛЯЦІЮ і забезпечити зварювання фторопластового шару 4 з струмопровідною жилою 1 і фторопластових шарів 5 6 між собою Фторопластовий шар 7, при нагріванні і подальшому охолодженні, забезпечує зовнішнє обтиснення шару ізоляції Термічний режим обробки підібраний так, що він забезпечує поступове витіснення повітря з товщі ізоляції за рахунок обтиснення при охолодженні, вздовж спіральних пустот, які утворюються краями полимідно-фторопластової плівки при її нанесенні обмотуванням Виготовлені зразки проводу з круглою мідною струмопровідною жилою діаметром 1 06 3 15 мм зберігали еластичність ізоляції при навиванні на циліндр, діаметр якого дорівнював трьохкратному діаметру проводу Випробування згідно ТУ 16705 159-80 встановили придатність зразків до роботи при температурі до 200°С та зовнішньому тиску 200 МПа (приблизно 200 атм ) При цьому пробивна напруга ізоляції становила не меньше 12 KB а п опір - не меньше 200 МОм / км Джерела інформації 1 Корисна модель РФ патент №12485, опубл 10 01 2000 2 Патент США №6017626, опубл 25 01 2000 Г со О) 7367 Комп ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ МСП 03680 Україна ДП'Український інститут промислової власності", вул Глазунова 1 м Київ-42 01601
