Стійкий обмотувальний провід

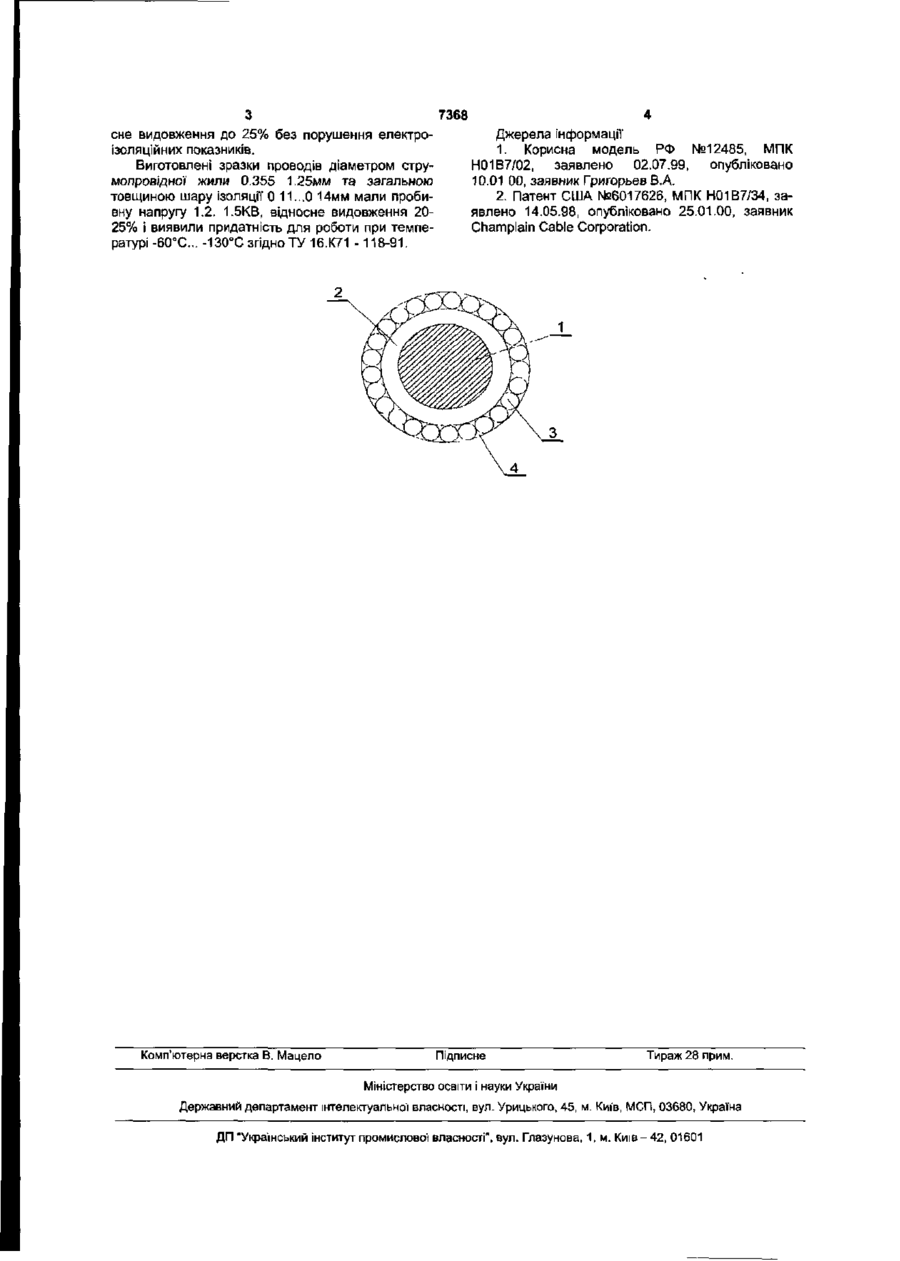

Стійкий обмотувальний провід, який містить струмопровідну жилу та ізоляцію, який відрізняється тим, що ізоляція виготовлена з суцільної емалевої плівки, поверх якої методом обмотування в одному напрямку накладений, з можливістю подальшого насичення мінеральною ізоляційною рідиною, принаймні один суцільний шар ниток, причому струмопровідна жила виготовлена з відпаленої круглої мідної дротини, а емалева плівка та нитки є стійкими до дії ізоляційних рідин і допускають відносне видовження проводу до 25%. Корисна модель відноситься до електричних кабелів і проводів Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технології безпечного виготовлення проводу. Згідно корисної' моделі, ізоляція проводу виготовлена з суцільної емалевої плівки, поверх якої, методом обмотування в одному напрямку, накладений, з можливістю подальшого насичення мінеральною ізоляційною рідиною, принаймні один суцільний шар ниток, причому струмопровідна жила виготовлена з відпаленої круглої мідної дротини, а емалева плівка та нитки є стійкими до дії ізоляційних рідин і допускають відносне видовження проводу до 25%. На кресленні наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, шар суцільної емалевої плівки 2, шар ниток З Провід виготовляють так: струмопровідна жила виготовлена з круглої відпаленої мідної дротини, на яку накладають емалеву плівку у вигляді 1520 шарів термостійкого електроізоляційного лаку, причому кожний шар лаку, після його нанесення в калібрах, спікається потім за рахунок руху проводу через термічну піч так, що утворюється суцільна плівка 2, шари якої не злущуються при вигинанні проводу. Термічна обробка проводу додатково сприяє відпаленню струмопровідної жили, що забезпечує належне його видовження без порушення цілісності емалевої' плівки. Шар ниток накладають обмотуванням по спіралі так, що при вигинанні проводу, спіралі кожної нитки не розходяться і не утворюють вільних проміжків між собою. Це забезпечує підвищену стійкість проводу до дії електричної напруженості. Матеріал ниток забезпечує проникнення електроізоляційної рідини, якою насичують виготовлені з проводу обмотки електричних машин, апаратів та приладів, в товщу обмотки та стійкість обмотки загалом до дії рідких електроізоляційних сумішей при її експлуатації Загалом конструкція проводу допускає його відно 00 (О СО 7368 сне видовження до 25% без порушення електроізоляційних показників. Виготовлені зразки проводів діаметром струмопровідної жили 0.355 1.25мм та загальною товщиною шару ізоляції 0 11...0 14мм мали пробивну напругу 1.2. 1.5КВ, відносне видовження 2025% і виявили придатність для роботи при температурі -60°С... -130"С згідно ТУ 16.К71 -118-91. Комп'ютерна верстка В. Мацело 4 Джерела інформації 1. Корисна модель РФ №12485, МПК Н01В7/02, заявлено 02.07.99, опубліковано 10.01 00, заявник Григорьев В.А. 2. Патент США №6017626, МПК Н01В7/34, заявлено 14.05.98, опубліковано 25.01.00, заявник Champlain Cable Corporation. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Киї'в, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
