Легований провідник електричного струму

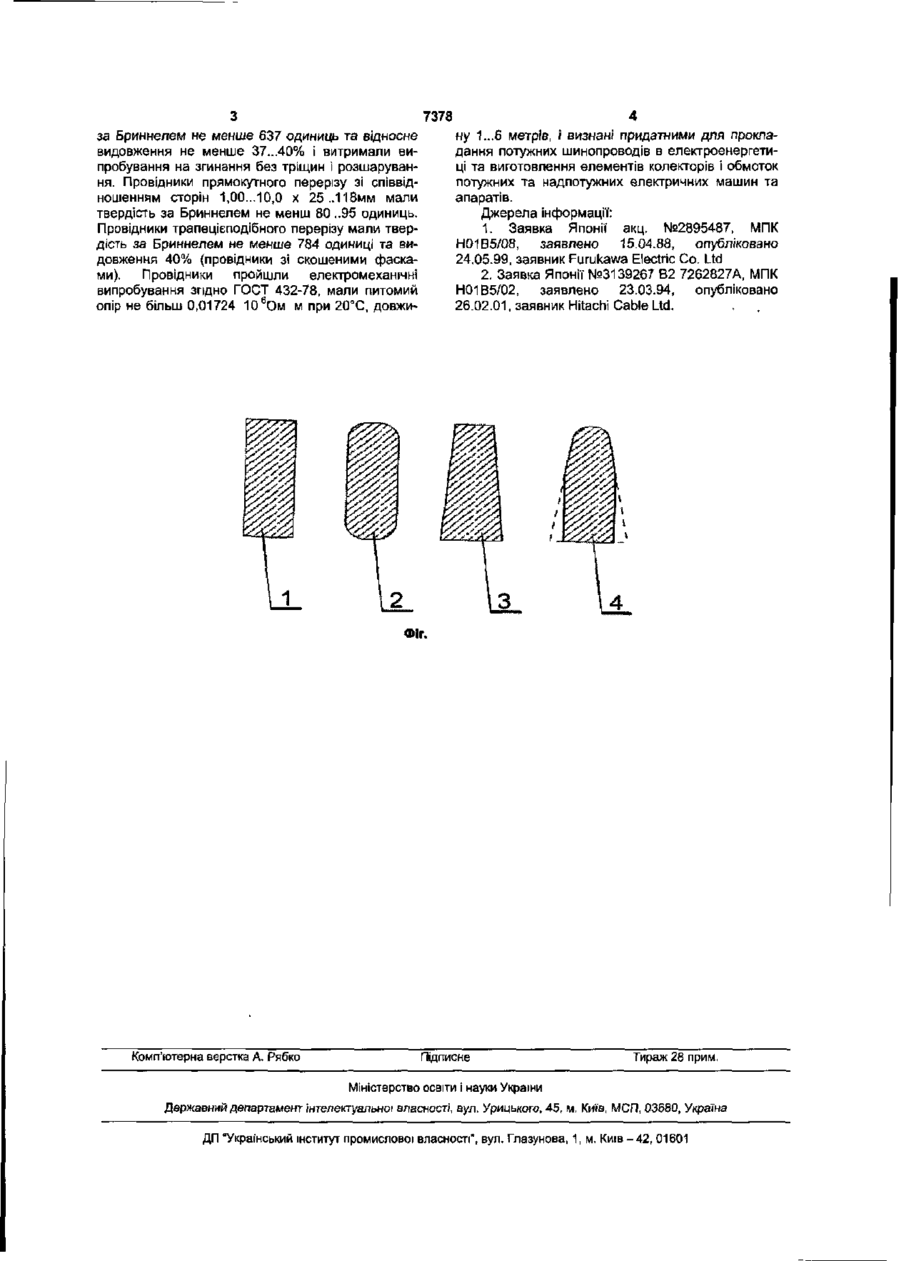

Легований провідник електричного струму, що містить провідниковий матеріал, який відрізня ється тим, що він є суцільним і однорідним по об'єму, виготовлений з м'якої відпаленої міді електротехнічного призначення або міді, легованої сріблом, послідовно прокатуванням, травленням і волочінням та має в перерізі прямокутну форму, або прямокутну форму зі скошеними його фасками, трапецієподібну форму, або клиноподібну форму зі скошеними його фасками, причому він має одночасно механічну твердість за Бриннелем 80...784 одиниці і відносне видовження 36...40% відповідно до умов застосування Корисна модель відноситься до електричних кабелів і проводів. Відомий складений, несуцільний провідник електричного струму, який містить кілька частин, об'єднаних в одне ціле методом скручування, та який використовується для повітряних ліній електропередач Недоліком його є низький коефіцієнт заповнення поперечного перерізу провідниковим матеріалом [1]. Найбільш близьким до запропонованого об'єкту є неоднорідний провідник електричного струму, в якому осердя виготовлене з пористого алюмінію і розміщене всередені суцільного зовнішнього шару з алюмінію. Його недоліком є відносно високий питомий опір, невелика межа механічної міцності та невисокі показники видовження при механічному розтягненні [2] Задачею корисної моделі є забезпечення електромеханічних властивостей запропонованого об'єкта відповідно до умов його застосування. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технології виготовлення запропонованого об'єкта. Провідник є суцільним і однорідним по об'єму, виготовлений з м'якої відпаленої міді електротехнічного призначення або міді, легованої сріблом, послідовно прокатуванням, травленням і волочінням, та має в перерізі прямокутну форму, або прямокутну форму зі скошенням його фасок, трапецієподібну форму, або клиноподібну форму зі скошенням його фасок, причому він має одночас но механічну твердість за Бриннелем 80...784 одиниці і відносне видовження 36 .40% відповідно до умов застосування. На Фіг. наведено схематичне зображення запропонованого об'єкта Провідник містить провідниковий матеріал електротехнічного призначення, у вигляді міді електротехнічних марок або міді, легованої сріблом, є суцільним і однорідним (тобто без раковин, розшарувань та ін.) і може мати в перерізі прямокутну форму 1, прямокутну форму зі скошенням його фасок 2, трапецієподібну форму 3, або клиноподібну форму зі скошенням його фасок 4. Провідник працює так. Співвідношення розмірів поперечного перерізу конкретного провідника задаються вимогами споживачів відповідно до умов його застосування. Задовільнення цим умовам досягається застосуванням міді електротехнічного призначення марок М00, МО, М1, або міді, легованої сріблом марки МОК, шляхом послідовного прокатування, травлення і волочіння. Це дозволяє досягти одночасно заданого питомого опору, твердості за Бриннелем та мінімального відносного видовження. Кількість срібла в окремих провідниках лежить в межах 0,08...0,12%. Були виготовлені зразки провідників прямокутного та трапецієподібного перерізів нормальної, підвищеної та високої точності. Провідники прямокутного перерізу (в т.ч. зі скошенням фасок) мали розміри сторін 4,00...20,00 х 40,00 ..120,00мм, питомий опір 0,01724 10"6Ом м при 20°С, твердість 00 со 7378 ну 1...6 метрів, і визнані придатними для прокладання потужних шинопроводів в електроенергетиці та виготовлення елементів колекторів і обмоток потужних та надпотужних електричних машин та апаратів. Джерела інформації: 1. Заявка Японії акц. №2895487, МПК Н01В5/08, заявлено 15.04.88, опубліковано 24.05.99, заявник Furukawa Electric Co. Ltd 2. Заявка Японії №3139267 В2 7262827А, МПК Н01В5/02, заявлено 23.03.94, опубліковано 26.02.01, заявник Hitachi Cable Ltd. за Бриннелем не менше 637 одиниць та відносне видовження не менше 37...40% і витримали випробування на згинання без тріщин і розшарування. Провідники прямокутного перерізу зі співвідношенням сторін 1,00...10,0 х 25 ..118мм мали твердість за Бриннелем не менш 80 ..95 одиниць. Провідники трапецієподібного перерізу мали твердість за Бриннелем не менше 784 одиниці та видовження 40% (провідники зі скошеними фасками). Провідники пройшли електромеханічні випробування згідно ГОСТ 432-78, мали питомий опір не більш 0,01724 10 6 Ом м при 20°С, довжи Фіг. Комп'ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
