Провідник для обмоток надпотужних електрогенераторів

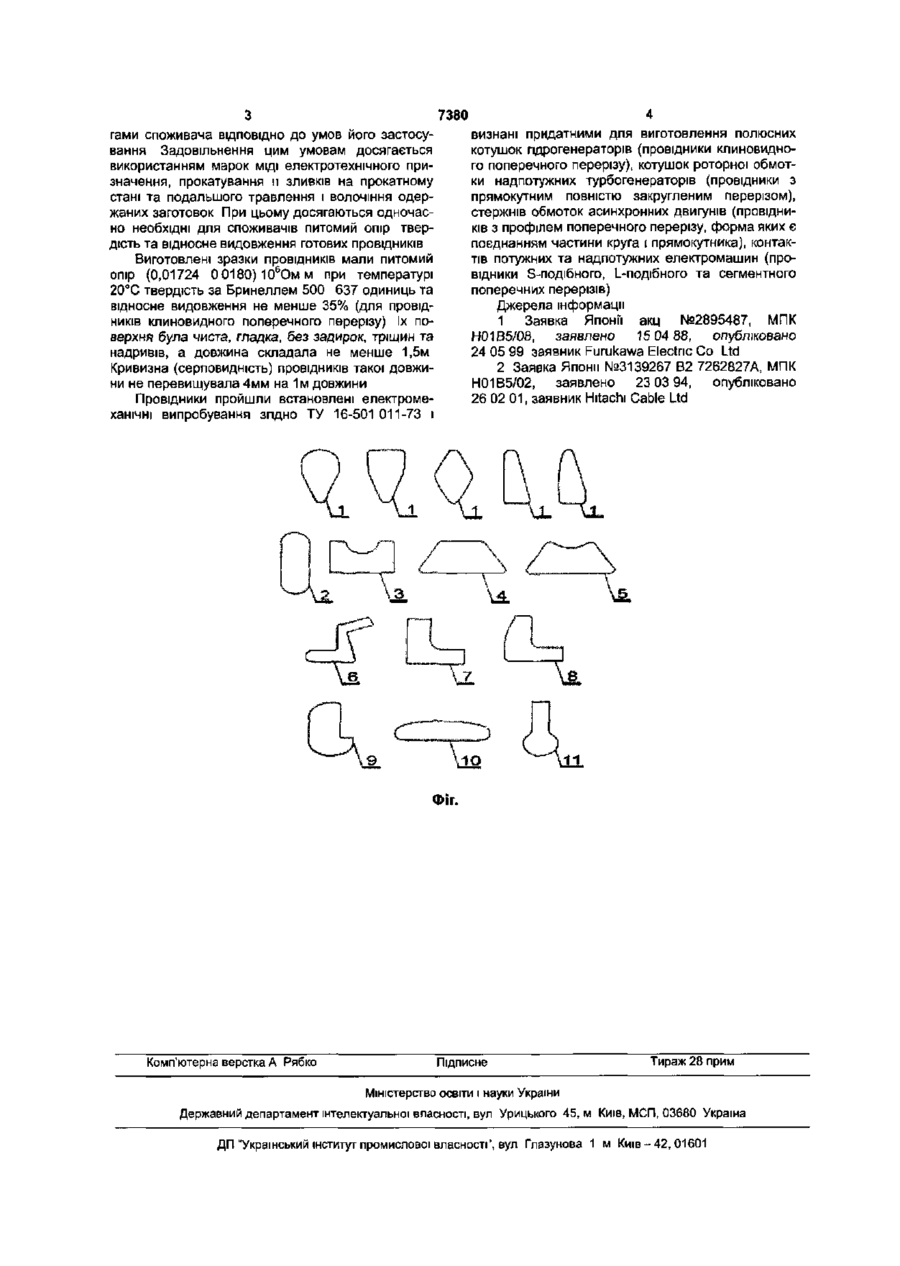

1. Провідник для обмоток надпотужних електрогенераторів, що містить провідниковий матеріал, який відрізняється тим, що він є суцільним і однорідним по об'єму, виготовленим з міді електротехнічного призначення послідовно методом прокатування, травлення і волочіння, має в перерізі клиноподібну повністю закруглену, прямокутну повністю закруглену або ввігнуту чи трапецієподібну повністю закруглену або ввігнуту форму, Sподібну напівзакруглену, L-подібну незакруглену, напівзакруглену, або повністю закруглену форму чи сегментну повністю закруглену форму, причому одночасно механічна твердість провідника за Бриннелем складає 500...637 одиниць, відносне видовження - не менше 35%, а питомий опір Корисна модель відноситься до електричних кабелів і проводів. Відомий складений, несуцільний провідник електричного струму, який містить кілька частин, об'єднаних в одне ціле методом скручування, та який використовується для повітряних піній електропередач. Недоліком його є низький коефіцієнт заповнення поперечного перерізу провідниковим матеріалом [1]. Найбільш близьким до запропонованої' корисної' моделі є неоднорідний провідник електричного струму, в якому осердя виготовлене з пористого алюмінію і розміщене всередині суцільного зовнішнього шару з алюмінію. Його недоліком є відносно високий питомий опір, невелика межа механічної міцності та невисокі показники видовження при механічному розтягненні. Задачею корисної моделі є забезпечення електромеханічних властивостей запропонованого об'єкта відповідно до умов його застосування. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технології виготовлення запропонованого об'єкта Провідник є суцільним і однорідним по об'єму, виготовленим з міді електротехнічного призначення послідовно методом прокатування, травлення і волочіння, має в перерізі клиновидну повністю закруглену, прямокутну повністю закруглену або ввігнуту чи трапецієвидну повністю закруглену або ввігнуту форму, S-подібну напівзакруглену, Lподібну незакруглену, напівзакруглену, або повністю закруглену форму чи сегментну повністю закруглену форму і має одночасно механічну твердість, відносне видовження та питомий опір відповідно до умов його застосування. Провідник може мати форму поперечного перерізу, яка є поєднанням частини круга та прямокутника. На Фіг. наведено схематичне зображення об'єкту. Провідник містить провідниковий матеріал, є суцільним і однорідним по об'єму. Його поперечний переріз може мати клиновидну повністю закруглену форму 1, прямокутну повністю закруглену 2 або ввігнуту 3 форму, трапецієвидну повністю закруглену 4 або ввігнуту 5 форму, S-подІбну напівзакруглену 6, L-подібну незакруглену 7, напівзакруглену 8 або повністю закруглену 9 форму чи сегментну повністю закруглену форму 10. Провідник може мати також форму поперечного перерізу, яка є поєднанням частини круга і прямокутника 11. (0,01724...0,0180)-10"6 О м м , відповідно до умов його застосування. 2. Провідник електричного струму за п 1, який відрізняється тим, що його поперечний переріз утворений поєднанням прямокутника та частини круга, причому одна менша сторона прямокутника одночасно є хордою кола, яке обмежує поперечний переріз. Провід працює так. Співвідношення розмірів поперечного перерізу провідника задаються вимо 00 со а> 7380 гами споживача ВІДПОВІДНО ДО умов його застосування Задовільнення цим умовам досягається використанням марок МІДІ електротехнічного призначення, прокатування м зливків на прокатному стані та подальшого травлення і волочіння одержаних заготовок При цьому досягаються одночасно необхідні для споживачів питомий опір твердість та відносне видовження готових провідників Виготовлені зразки провідників мали питомий опір (0,01724 00180) 10 6 Омм при температурі 20°С твердість за Бринеллем 500 637 одиниць та відносне видовження не менше 35% (для провідників клиновидного поперечного перерізу) їх поверхня була чиста, гладка, без задирок, тріщин та надривів, а довжина складала не менше 1,5м Кривизна (серповидність) провідників такої довжини не перевищувала 4мм на 1м довжини Провідники пройшли встановлені електромеханічні випробування згідно ТУ 16-501 011-73 і І визнані придатними для виготовлення полюсних котушок гідрогенераторів (провідники клиновидного поперечного перерізу), котушок роторної обмотки надпотужних турбогенераторів (провідники з прямокутним повністю закругленим перерізом), стержнів обмоток асинхронних двигунів (провідників з профілем поперечного перерізу, форма яких є поєднанням частини круга і прямокутника), контактів потужних та надпотужних електромашин (провідники S-подібного, L-подібного та сегментного поперечних перерізів) Джерела інформації 1 Заявка Японії акц №2895487, МПК Н01В5/08, заявлено 15 04 88, опубліковано 24 05 99 заявник Furukawa Electric Co Ltd 2 Заявка Японії №3139267 В2 7262827А, МПК Н01В5/02, заявлено 23 03 94, опубліковано 26 02 01, заявник Hitachi Cable Ltd U. U. V11 Комп'ютерна верстка А Рябко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності', вул Глазунова 1 м Киів-42, 01601
