Контактний провід для електротранспорту

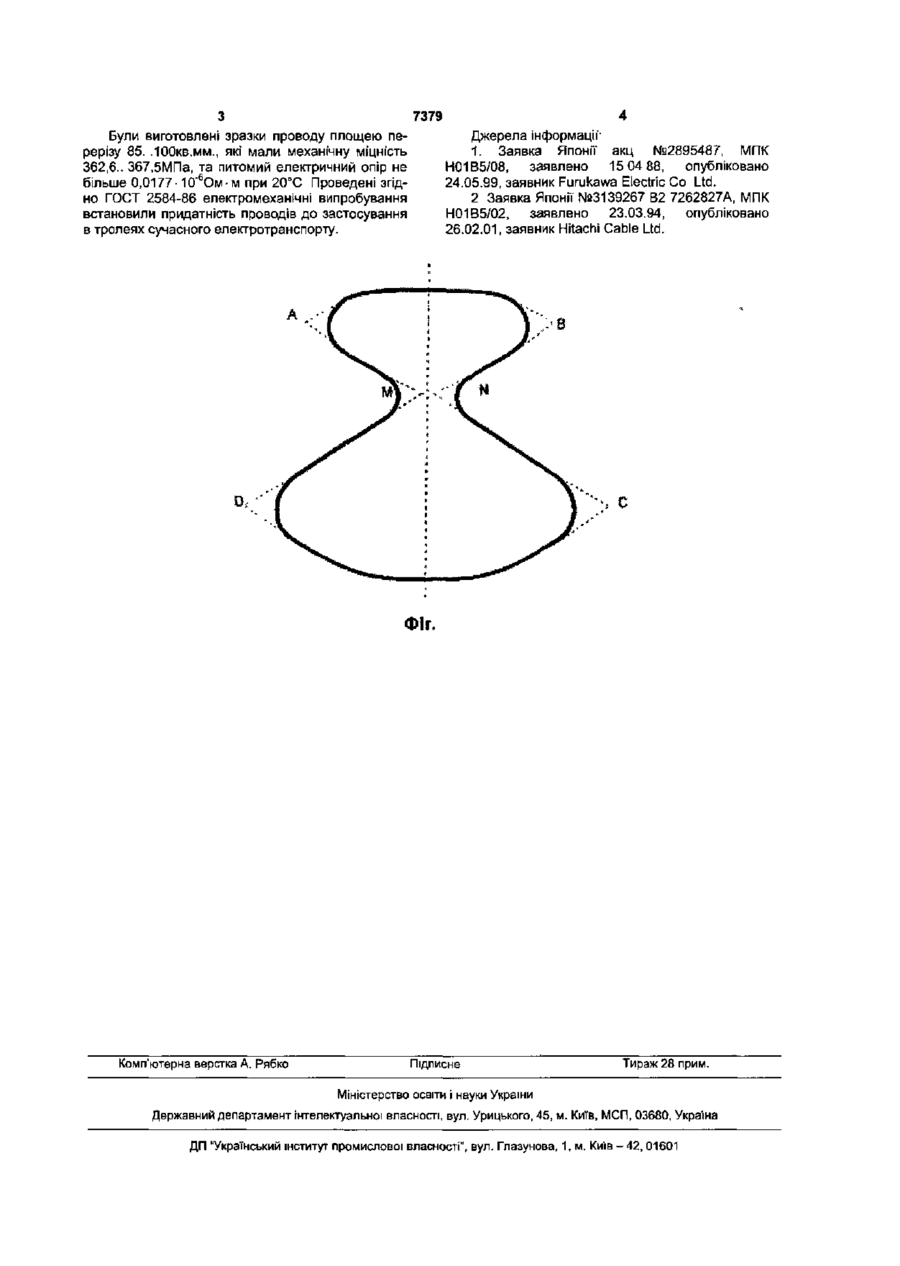

Контактний провід для електротранспорту, що містить провідниковий матеріал, який відрізня ється тим, що він є суцільним і однорідним по об'єму, виготовлений методом волочіння з твердої міді електротехнічного призначення та має в перерізі симетричну відносно осі форму, утворену двома однаковими кутами і двома дугами різних радіусів, причому кожна з дуг розташована симетрично, а вершини кутів лежать на перпендикулярі до осі симетрії на однаковій відстані від неї і скруглені радіусами відповідно до умов його застосування. Корисна модель відноситься до електричних кабелів і проводів. Відомий складений, несуцільний провід електричного струму, який містить кілька частин, об'єднаних в одне ціле методом скручування, та який використовується для повітряних ліній електропередач. Недоліком його є низький коефіцієнт заповнення поперечного перерізу провідниковим матеріалом [1]. Найбільш близьким до запропонованого об'єкту є неоднорідний провід електричного струму, в якому осердя виготовлене з пористого алюмінію і розміщене всередині суцільного зовнішнього шару з алюмінію. Його недоліком є відносно високий питомий опір, невелика межа механічної' міцності та невисокі показники видовження при механічному розтягненні [2]. Задачею корисної моделі є забезпечення електромеханічних властивостей запропонованого об'єкта відповідно до умов його застосування. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції" і технології виготовлення запропонованого об'єкта. Провід є суцільним і однорідним по об'єму, виготовлений методом волочіння з твердої міді електротехнічного призначення та має в перерізі симетричну відносно осі форму, утворену двома однаковими кутами і двома дугами різних радіусів, причому кожна з дуг розташована симетрично, а вершини кутів лежать на перпендикулярі до осі симетрії, на однаковій відстані від неї і округлені радіусами відповідно до умов його застосування. На Фіг. наведено поперечний переріз запропонованого об'єкта. Провід містить провідниковий матеріал електротехнічного призначення, та має симетричний відносно вісі поперечний переріз, утворений двома дугами АВ та DC, які мають різний радіус та двом кутами AMD та BNC. Провід працює так На ізоляторах, виступи яких входять зовні в кути AMD та ВМС провід підвішують Згадані кути слугують також для під'єднання провідників для сполучення з силовою електромережею живлення. Електричний контакт зі струмознімачами електротранспорту здійснюється більшою дугою DC, що разом з твердістю матеріалу проводу забезпечує його достатній ресурс. Скруглення радіусами вершин на периметрі провідника дає змогу ліквідувати небажані концентратори механічних напруг і, разом з тим, досягти високої розривної міцності та стійкості до згинання. Низький питомий опір міді електротехнічного призначення забезпечує високі допустимі струмові навантаження на провід а> 7379 1 Джерела інформації Були виготовлені зразки проводу площею пе1. Заявка Японії" акц №2895487, МПК рерізу 85. ЛООкв.мм., які мали механічну міцність Н01В5/08, заявлено 15 04 88, опубліковано 362,6.. 367,5МПа, та питомий електричний опір не 6 24.05.99, заявник Furukawa Electric Co Ltd. більше 0,0177 • 10" Ом • м при 20°С Проведені згідно ГОСТ 2584-86 електромеханічні випробування 2 Заявка Японії №3139267 В2 ігЬІЬТІк, МПК встановили придатність проводів до застосування Н01В5/02, заявлено 23.03.94, опубліковано в тролеях сучасного електротранспорту. 26.02.01, заявник Hitachi Cable Ltd. А ""'•= С ФІГ. Комп'ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42,01601
