Пристрій контролю регулятора збудження електрогенераторів

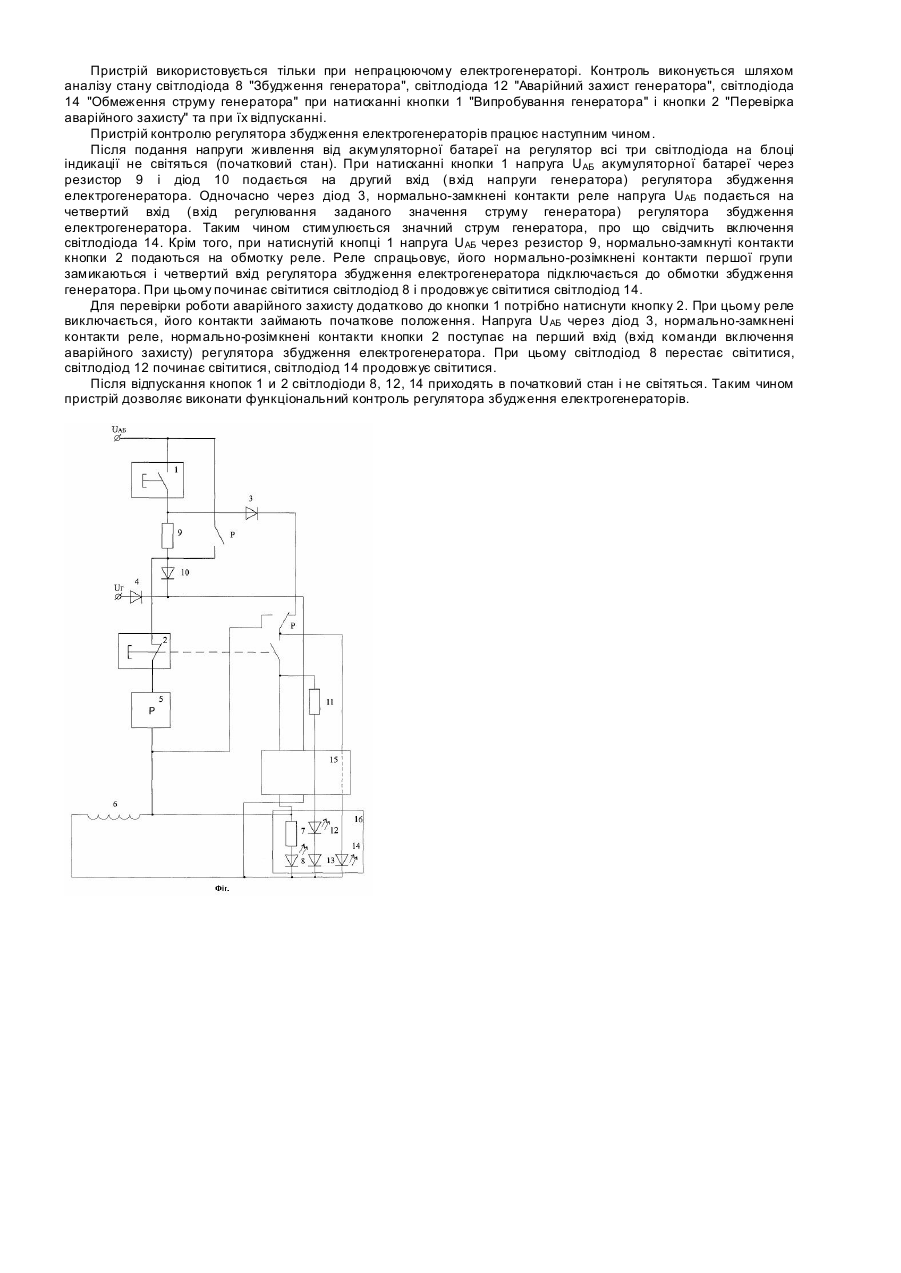

Корисна модель відноситься до електротехніки і може бути використана в системах автономного електрозабезпечення залізничних вагонів з електрогенераторами для функціонального контролю регулятора збудження електрогенераторів. Відомий найбільш близький за технічною суттю пристій контролю регулятора збудження електрогенераторів, взятий за прототип (див. Устройство регулирования и управления системы автономного электроснабжения типа 2470050, Берлин, 1991г., 2470. 350-973:61/9, стр.7-8), який містить першу кнопку з нормально-розімкненими контактами, другу кнопку з нормально-замкненими і нормально-розімкненими контактами, перший діод, реле з першою групою контактів, в яку входять один рухомий контакт, нерухомі нормально-замкнений і нормальнорозімкнений контакти, вхідна напруга від акумуляторної батареї через нормально-розімкнені контакти першої кнопки підключена до анода першого діода, катод якого через послідовно включені нормально-замкнені контакти реле, нормально-розімкнені контакти другої кнопки з‘єднаний з першим входом регулятора збудження електрогенератора, рухомий нормально-замкнений контакт другої кнопки через обмотку реле з'єднаний одночасно з нерухомим нормально-розімкненим контактом першої групи реле, з першим виходом регулятора збудження електрогенератора і початком обмотки збудження, паралельно якій підключений послідовний ланцюг із першого резистора і першого світлодіода, кінець обмотки збудження з'єднаний з другим виходом регулятора збудження електрогенераторів, третій і четвертий виходи якого підключені до блока індикації, напруга генератора через другий діод підключена до другого входу регулятора збудження електрогенератора, лампу розжарювання, яка включена між першим і другим нормально-розімкненими контактами першої кнопки, при цьому другий контакт під'єднаний до катода другого діода. Недоліком цього пристрою є низька надійність першої кнопки, так як через її контакти протікає значний струм, низький ресурс лампи розжарювання й значні масо-габаритні характеристики конструктивного вузла для її установки, звужені функціональні можливості із-за малого об'єму перевірок регулятора. В основу корисної моделі поставлено задачу удосконалення пристрою контролю регулятора збудження електрогенераторів шляхом розвантаження першої кнопки контактами реле, заміни лампи розжарювання на ланцюг з світлодіодом, збільшення об'єму перевірок, що забезпечує підвищення надійності, зменшення масогабаритних характеристик і розширення функціональних можливостей. Поставлена задача вирішується тим, що у відомому пристрої контролю регулятора збудження електрогенераторів, який містить першу кнопку з нормально-розімкненими контактами, другу кнопку з нормальнозамкненими і нормально-розімкненими контактами, перший діод, реле з першою групою контактів, в яку входять один рухомий контакт, нерухомі нормально-замкнений і нормально-розімкнений контакти, вхідна напруга від акумуляторної батареї через нормально-розімкнені контакти першої кнопки підключена до анода першого діода, катод якого через послідовно включені нормально-замкнені контакти реле, нормально-розімкнені контакти другої кнопки з'єднаний з першим входом регулятора збудження електрогенератора, рухомий нормально-замкнений контакт другої кнопки через обмотку реле з'єднаний одночасно з нерухомим нормально-розімкненим контактом першої групи реле, з першим виходом регулятора збудження електрогенератора і початком обмотки збудження, паралельно якій підключений послідовний ланцюг із першого резистора і першого світлодіода, кінець обмотки збудження з'єднаний з другим виходом регулятора збудження електрогенераторів, третій і четвертий виходи якого підключені до блока індикації, напруга генератора через другий діод підключена до другого входу регулятора збудження електрогенератора, згідно з корисною моделлю в нього введені другий резистор, третій діод, друга група нормально-розімкнених контактів реле і послідовно з'єднані третій резистор, регулятор збудження електрогенератора, другий світлодіод, четвертий діод між рухомим нормально-розімкненим контактом другої кнопки і другим виходом регулятора збудження електрогенератора, напруга акумуляторної батареї через нормально-розімкнені контакти другої групи реле підключена до анода третього діода і нерухомого нормальнозамкненого контакту другої кнопки, другий резистор включений між рухомим нормально-розімкненим контактом першої кнопки і анодом третього діода, катод якого підключений до другого входу регулятора збудження електрогенератора, рухомий контакт першої групи реле під'єднаний до четвертого входу регулятора збудження електрогенератора, третій світлодіод підключений між четвертим і другим виходом регулятора збудження електрогенератора, блок індикації, на якому розміщені перший, другий і третій світлодіоди. Суть корисної моделі пояснюється кресленням, де на фіг. показана структурна схема запропонованого пристрою контролю регулятора збудження електрогенераторів. Запропонований пристрій містить першу кнопку 1 з нормально-розімкненими контактами, другу кнопку 2 з нормально-замкненими і нормально-розімкненими контактами, перший діод 3, другий діод 4, реле 5 з першою групою контактів, в яку входять один рухомий контакт, нерухомі нормально-замкнений і нормально-розімкнений контакти, вхідна напруга від акумуляторної батареї через нормально-розімкнені контакти першої кнопки 1 підключена до анода першого діода 3, катод якого через послідовно включені нормально-замкнені контакти реле, нормально-розімкнені контакти другої кнопки з'єднаний з першим входом регулятора збудження електрогенератора, рухомий нормально-замкнений контакт другої кнопки 2 через обмотку реле 5, з'єднаний одночасно з нерухомим нормально-розімкненим контактом першої групи реле 5, з першим виходом регулятора збудження електрогенератора і початком обмотки збудження 6, паралельно якій підключений послідовний ланцюг із першого резистора 7 і першого світлодіода 8, кінець обмотки збудження з'єднаний з другим виходом регулятора збудження електрогенератора, третій і четвертий виходи якого підключені до блока індикації, напруга генератора через другий діод 4 підключена до другого входу регулятора збудження електрогенератора, другий резистор 9, третій діод 10, друга група нормально-розімкнених контактів реле 5 і послідовно з'єднані третій резистор 11, регулятор збудження електрогенератора, другий світлодіод 12, четвертий діод 13 між рухомим нормальнорозімкненим контактом другої кнопки і другим виходом регулятора збудження електрогенератора, напруга акумуляторної батареї через нормально-розімкнені контакти другої гр упи реле підключена до анода третього діода 10 і нерухомого нормально-замкненого контакту другої кнопки, другий резистор 9, включений між рухомим нормально-розімкненим контактом першої кнопки 1 і анодом третього діода 10, катод якого підключений до другого входу регулятора збудження електрогенератора, рухомий контакт першої гр упи реле під'єднаний до четвертого входу регулятора збудження електрогенератора, третій світлодіод 14 підключений між четвертим і другим виходом регулятора 15 збудження електрогенератора, блок індикації 16, на якому розміщені перший, другий і третій світлодіоди. Пристрій використовується тільки при непрацюючому електрогенераторі. Контроль виконується шляхом аналізу стану світлодіода 8 "Збудження генератора", світлодіода 12 "Аварійний захист генератора", світлодіода 14 "Обмеження струму генератора" при натисканні кнопки 1 "Випробування генератора" і кнопки 2 "Перевірка аварійного захисту" та при їх відпусканні. Пристрій контролю регулятора збудження електрогенераторів працює наступним чином. Після подання напруги живлення від акумуляторної батареї на регулятор всі три світлодіода на блоці індикації не світяться (початковий стан). При натисканні кнопки 1 напруга UАБ акумуляторної батареї через резистор 9 і діод 10 подається на другий вхід (вхід напруги генератора) регулятора збудження електрогенератора. Одночасно через діод 3, нормально-замкнені контакти реле напруга UАБ подається на четвертий вхід (вхід регулювання заданого значення струму генератора) регулятора збудження електрогенератора. Таким чином стимулюється значний струм генератора, про що свідчить включення світлодіода 14. Крім того, при натиснутій кнопці 1 напруга UАБ через резистор 9, нормально-замкнуті контакти кнопки 2 подаються на обмотку реле. Реле спрацьовує, його нормально-розімкнені контакти першої групи замикаються і четвертий вхід регулятора збудження електрогенератора підключається до обмотки збудження генератора. При цьому починає світитися світлодіод 8 і продовжує світитися світлодіод 14. Для перевірки роботи аварійного захисту додатково до кнопки 1 потрібно натиснути кнопку 2. При цьому реле виключається, його контакти займають початкове положення. Напруга U АБ через діод 3, нормально-замкнені контакти реле, нормально-розімкнені контакти кнопки 2 поступає на перший вхід (вхід команди включення аварійного захисту) регулятора збудження електрогенератора. При цьому світлодіод 8 перестає світитися, світлодіод 12 починає світитися, світлодіод 14 продовжує світитися. Після відпускання кнопок 1 и 2 світлодіоди 8, 12, 14 приходять в початковий стан і не світяться. Таким чином пристрій дозволяє виконати функціональний контроль регулятора збудження електрогенераторів.
