Спосіб приготування носія для каталізаторів наносного типу
Номер патенту: 73874
Опубліковано: 15.09.2005
Автори: Примаченко Володимир Васильович, Чуднова Наталія Михайлівна, Бобельчук Карина Ігорівна, Мартиненко Валерій Владленович, Дергапуцька Лариса Олександрівна
Формула / Реферат
1. Спосіб приготування носія для каталізаторів наносного типу, який включає розмел глинозему, що містить a-, g- та перехідні фази Аl2O3, його змішування з пластифікуючою добавкою, формування гранул, їх сушіння та обпалювання, який відрізняється тим, що в глинозем перед розмелом уводять кальцієвмісний компонент та розмел здійснюють до переважного розміру зерна менше ніж 10 мкм, потім змішують з попередньозмеленим гідроксидом алюмінію, а обпалювання гранул здійснюють при температурі 1300-1550°С.
2. Спосіб за п. 1, який відрізняється тим, що кальцієвмісний компонент уводять у вигляді оксиду кальцію, гідроксиду кальцію, солей кальцію, крейди, вапняку, гіпсу, високоглиноземистого цементу.
3. Спосіб за пп. 1, 2, який відрізняється тим, що співвідношення глинозему та кальцієвмісного компоненту в перерахунку на оксид кальцію знаходиться в межах від 1:0,01 до 1:0,03, а співвідношення їх суміші та гідроксиду алюмінію в межах від 0,4:1 до 1,5:1.
Текст

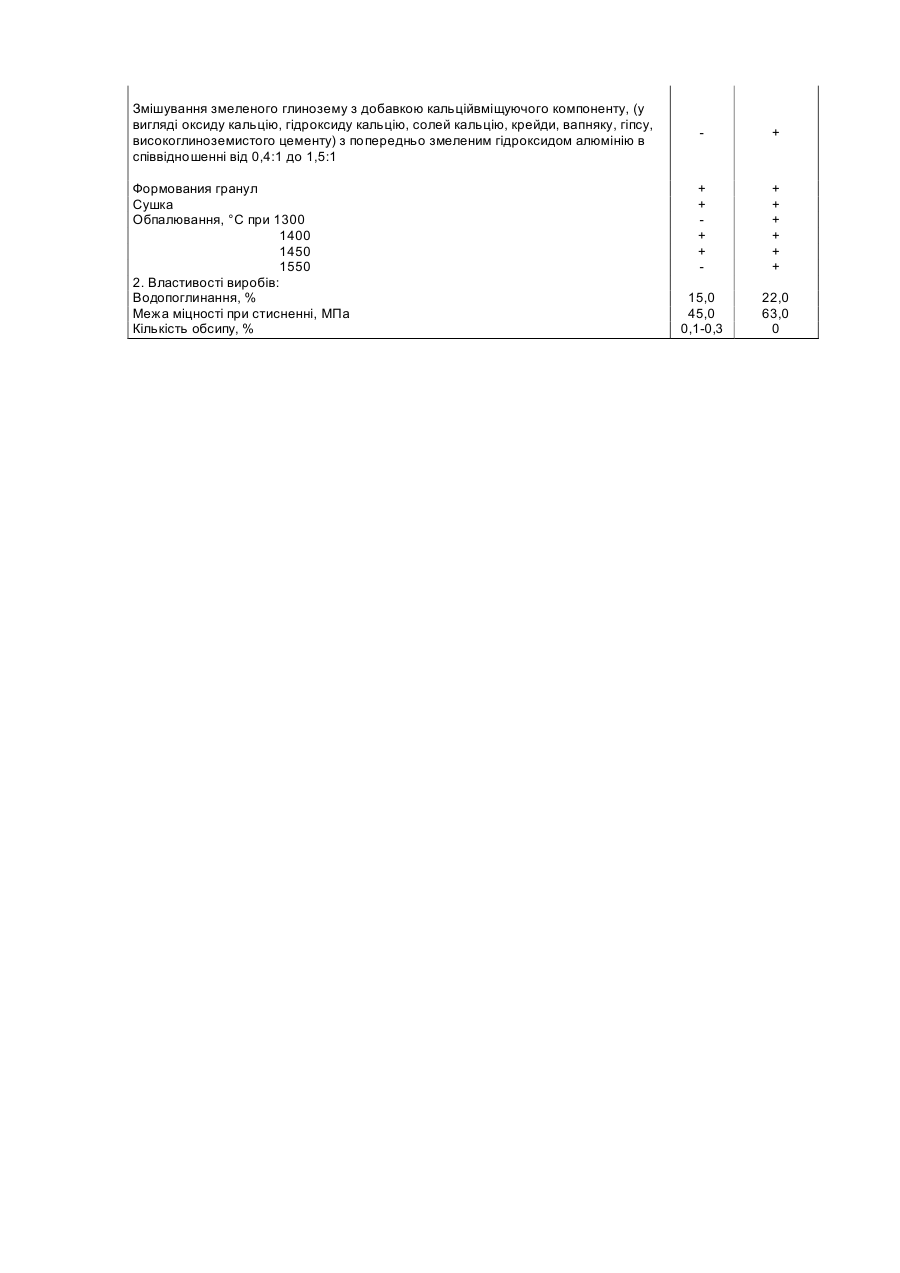

Винахід відноситься до вогнетривкої промисловості і може бути використаний у хімічній та нафтохімічній промисловостях, у тому числі в процесах паровій конверсії метану. Відома вогнетривка маса для виготовлення корундових носіїв каталізаторів, що містить здрібнений технічний глинозем та гідроксида алюмінію, які змішують зі зв'язкою, що містить бакеліт та олеїнову кислоту, потім формують носії каталізатора, висушують та обпалюють їх [A.C. СРСР №771959, МПК ВО1J21/04, 83p.]. Недоліком вогнетривкої маси такого складу є недостатньо висока пористість, що у свою чергу знижує здібність носія до насичування просочувальним розчином, це робить каталізатор недостатньо активним. Найбільш близьким по технічній сутності досягнутого результату до передбачуваного винаходу є спосіб приготування носія для каталізаторів наносного типу з глинозему, що включає, розмел глинозему, який містить α -, g - та перехідні фази Аl2О3, його змішування з пластифікуючою добавкою, формування гранул, їх сушіння та обпалювання [п. Росії №2000136 МПК ВО1J21/00, 93p.]. Носій каталізатора, який виготовлено даним епосі бом, має достатню міцність (45МПа), однак низьке водопоглинання (15%), що приводить до зниження активності каталізатора. В основу винаходу поставлена задача створення способу приготування носія для каталізаторів наносного типу, в якому уведення в глинозем перед розмелом кальційвміщуючого компоненту та розмел до переважаючого зерна менш ніж 10мкм, з подальшим змішуванням з попередньозмеленим гідроксидом алюмінію, та обпалювання гранул, дозволяє значно підвищити міцність та водопоглинання, що, в свою чергу, приводить до поліпшення насичування носія просочувальним розчином, підвищенню його каталітичної активності, зменшенню кількості дріб'язку (бою) при виготовленні носія та завантаженні його у реактори парової конверсії метану. Поставлена задача вирішується тим, що 1. Спосіб приготування носія для каталізаторів наносного типу, який включає розмел глинозему, що містить α -, g - та перехідні фази АІ 2О3, його змішування з пластіфікуючою добавкою, формування гранул, їх сушіння та обпалювання, в якому, згідно винаходу, в глинозем перед розмелом уводять кальційвміщуючий компонент та розмел здійснюють до переважаючого зерна менш ніж 10мкм, потім змішують з попередньозмеленим гідроксидом алюмінію, а обпалювання гранул здійснюють при температурі 1300-1550°С. 2. Спосіб по п.1, в якому, згідно винаходу, кальційвміщуючий компонент уводять у вигляді оксиду кальцію, гідроксиду кальцію, солей кальцію, крейди, вапняку, гіпсу, високоглиноземистого цементу. 3. Спосіб по п.п.1, 2, в якому, згідно винаходу, співвідношення глинозему та кальційвміщуючого компоненту в перерахунку на оксид кальцію знаходиться в межах від 1:0,01 до 1:0,03, а співвідношення їх суміші та гідроксиду алюмінію в межах від 0,4:1 до 1,5:1. Особливістю пропонованого способу є те, що уведення в глинозем перед розмелом кальційвміщуючого компоненту, та здійснення розмелу до переважаючого зерна менш ніж 10мкм, з подальшим змішуванням з попередньозмеленим гідроксидом алюмінію, та обпалюванням гранул при температурі 1300-1550°С приводить у процесі обпалюванню приводить до розпушення структури через розкладення гидроксиду алюмінію та утворення алюмінатів кальція, що підвищує водопоглинання, та одночасно приводить до утворення міцного каркаса через спікання діалюмінату кальція, що підвищує межу міцності при стисненні. На Дослідному виробництві ВАТ "УкрНДІВ імені A.C. Бережного" були виготовлені згідно з запропонованим способом і прототипом зразки носія каталізаторів наносного типу слідуючим чином: в глинозем перед розмелом уводили кальційвміщуючий компонент, і розмел здійснювали до переважаючого зерна менш ніж 10мкм, потім змішували з попередньозмеленим гідроксидом алюмінію, формували гранули, які сушили та обпалювали при температурі 1300-1550°С. Передбачений винахід ілюструється прикладами наведеними у таблиці. Як очевидно із таблиці, носій для каталізаторів наносного типу, виготовлений за пропонованим способом, в порівнянні з прототипом, характеризується більш високим водопоглинанням (22,0% і 15,0%, відповідно), більш високою міцністю при стисненні (63,0МПа і 45,0МПа, відповідно). Впровадження способу приготування носія для каталізаторів наносного типу намічається на Дослідному виробництві ВАТ "УкрНДІВ імені A.C. Бережного" у 2004 році. Таблиця Спосіб приготування носія для каталізаторів наносного типу та його властивості. Приклади Найменування показників 1. Параметри способу: Помел глинозему, що містить α -, γ - та перехідні фази АІ 2О3 прототип пропонуємий + + Уведення перед розмелом глинозему кальційвміщуючого компоненту, в співвідношенні (в перерахунку на СаО) від 1:0,01 до 1:0,03 та здійснення розмелу до переважаючого зерна менше ніж 10мкм. + Змішування глинозему з пластіфікуючою добавкою + + Змішування змеленого глинозему з добавкою кальційвміщуючого компоненту, (у вигляді оксиду кальцію, гідроксиду кальцію, солей кальцію, крейди, вапняку, гіпсу, високоглиноземистого цементу) з попередньо змеленим гідроксидом алюмінію в співвідношенні від 0,4:1 до 1,5:1 Формования гранул Сушка Обпалювання, °С при 1300 1400 1450 1550 2. Властивості виробів: Водопоглинання, % Межа міцності при стисненні, МПа Кількість обсипу, % + + + + + + + + + + + 15,0 45,0 0,1-0,3 22,0 63,0 0
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for production of supporting medium of alluvial type
Автори англійськоюPrymachenko Volodymyr Vasyliovych, Martynenko Valerii Vladlenovych, Derhaputska Larysa Oleksandrivna, Chudnova Natalia Mykhailivna
Назва патенту російськоюСпособ приготовления носителя для катализаторов наносного типа
Автори російськоюПримаченко Владимир Васильевич, Мартыненко Валерий Владленович, Дергапуцкая Лариса Александровна, Чуднова Наталия Михайловна
МПК / Мітки
МПК: B01J 32/00, B01J 21/04
Мітки: приготування, типу, носія, наносного, спосіб, каталізаторів
Код посилання
<a href="https://ua.patents.su/2-73874-sposib-prigotuvannya-nosiya-dlya-katalizatoriv-nanosnogo-tipu.html" target="_blank" rel="follow" title="База патентів України">Спосіб приготування носія для каталізаторів наносного типу</a>
Попередній патент: Потокова лінія вугільного складу
Наступний патент: Спосіб одержання заміщених піримідинів (варіанти)
Випадковий патент: Пристрій для очищення деталей від забруднення
