Випарний апарат з природною циркуляцією

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 74151

Опубліковано: 15.11.2005

Автори: Гринько Іван Дмитрович, Молчанов Володимир Іванович, Іващенко Олександр Яківлевич, Гринько Олександр Іванович

Завантажити PDF файл.

Формула / Реферат

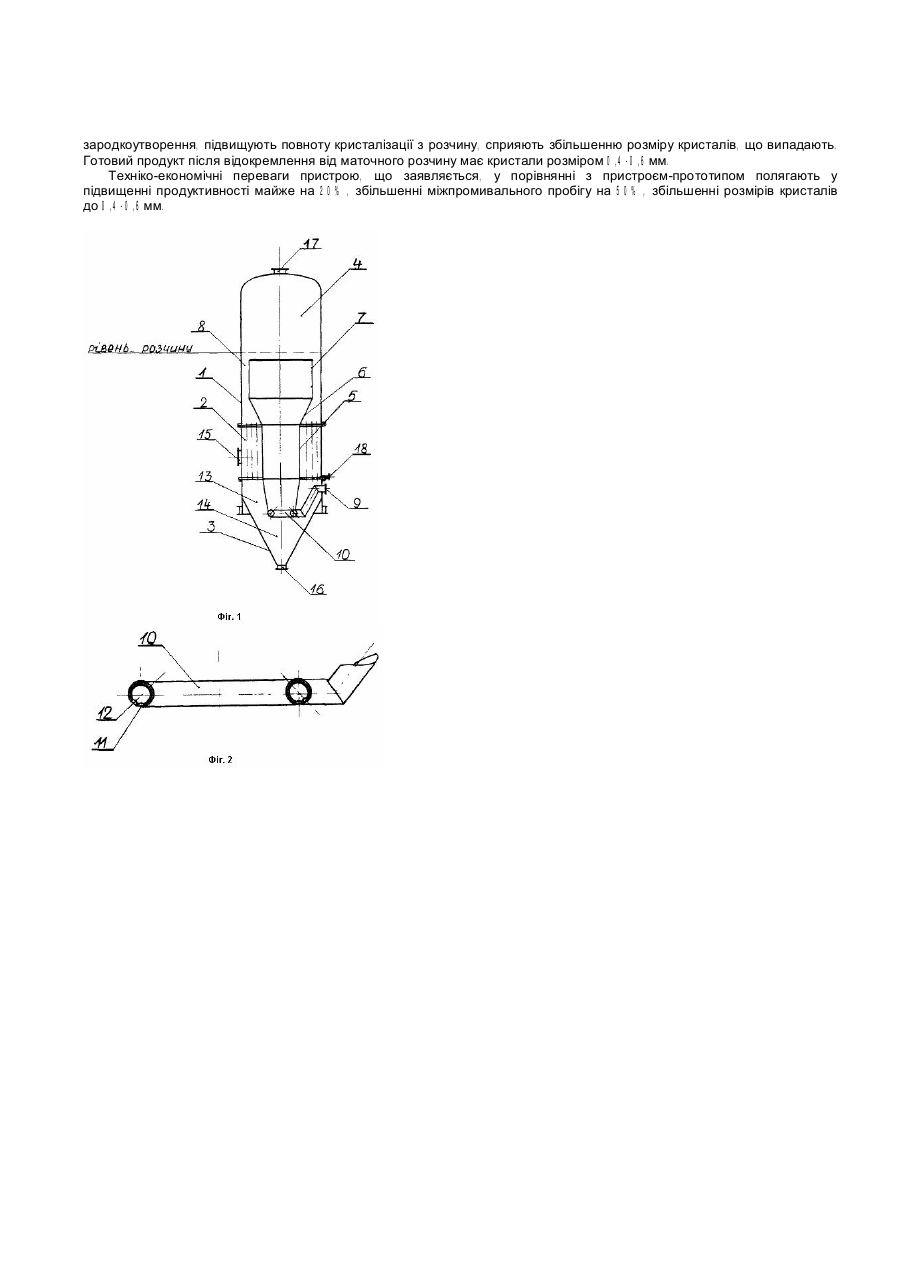

Випарний апарат з природною циркуляцією розчину, який має циліндричний корпус, гріючу камеру, циркуляційну трубу, зону розчинення та осадження кристалів, ввідний штуцер первісного розчину, ввідний штуцер пари, вивідний штуцер упареного розчину та конденсату, який відрізняється тим, що у верхній його частині над циркуляційною трубою встановлено пристрій у вигляді зрізаного конуса, що переходить в циліндр, який разом з корпусом апарата утворює кільцевий канал, що служить трубою закипання, а ввідний щтуцер первісного розчину з’єднано з кільцевим колектором, встановленим у зоні розчинення та осадження кристалів, який має внизу вертикально, а збоку - під кутом розташовані отвори.

Додаткова інформація

Назва патенту англійською

Evaporator with gravity circulation

Автори англійською

Molchanov Volodymyr Ivanovych

Назва патенту російською

Выпарной аппарат с естественной циркуляцией

Автори російською

Молчанов Владимир Иванович

МПК / Мітки

МПК: B01D 1/00

Мітки: циркуляцією, апарат, природною, випарний
