Випарний апарат для рідин, що піняться

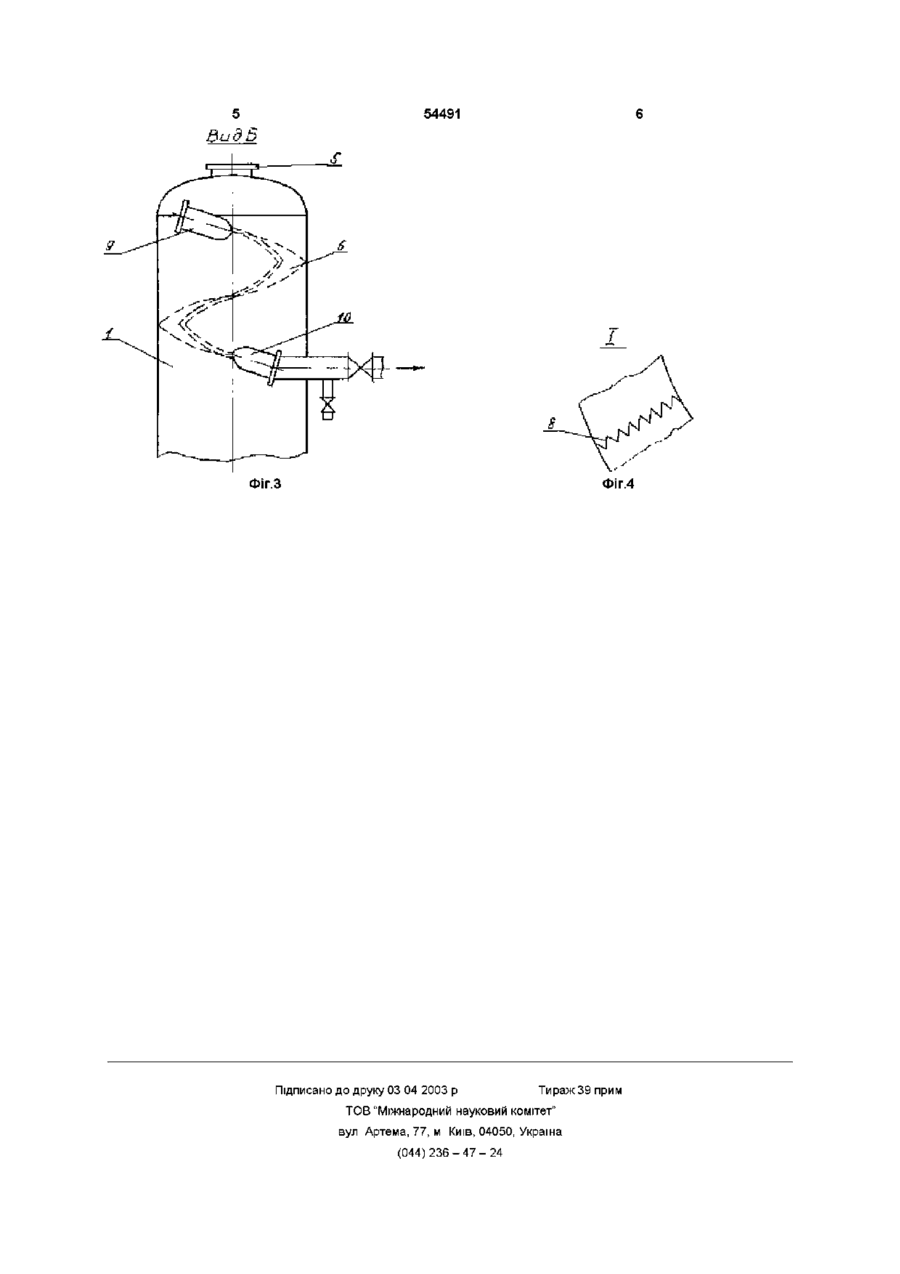

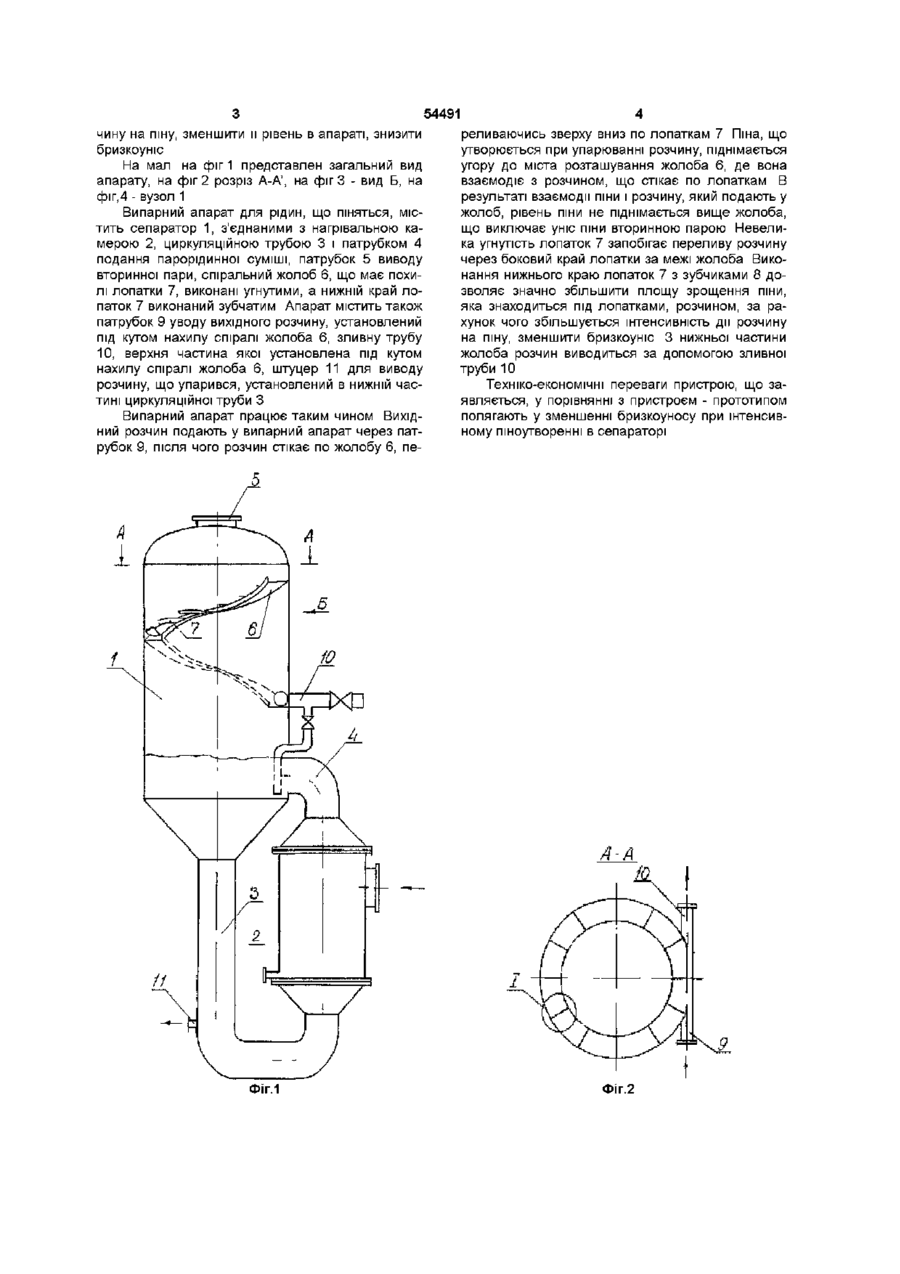

Випарний апарат для рідин, що піняться, який містить нагрівальну камеру, сполучений з нею за допомогою циркуляційної труби та патрубка подання парорідинної суміші сепаратор, який має спіральний жолоб з похилими лопатками, патрубки уводу вихідного розчину, виводу розчину, що упарився, і вторинної пари, який відрізняється тим, що похилі лопатки виконані угнутими, а нижні краї лопаток зубчатими апарату, що заявляється, і обрано як прототип Вадою апарату-прототипу є такої підвищений бризкоуніс в умовах інтенсивного пшоутворювання, що призводить до втрат продукта та забруднення конденсату вторинної пари В основу винаходу покладено задачу створити випарний апарат для рідин, що піняться, який має підвищити інтенсивність піногасіння та забезпечити стабільність очистки вторинної пари Поставлена задача вирішується тим, що в запропонованому випарному апараті для рідин, що піняться, який містить нагрівальну камеру, сполучений з нею за допомогою циркуляційної труби та патрубка подання парорідинної суміші сепаратор, який має спіральний жолоб, що має похилі лопатки, патрубки уводу вихідного розчину, виводу розчину, що упарився, і вторинної пари, згідно з винаходом, похилі лопатки виконані угнутими, а нижні края лопаток зубчатими» Запропонований пристрій відрізняється від прототипу тим, що похилі лопатки виконані угнутими, нижні края лопаток виконані зубчатими Виходячи з описаного рівня техніки, випливає, що вказані ВІДМІНИ Є НОВИМИ Завдяки виконання похилих лопаток угнутими запобігається перелив розчину через боковий край лопатки, а виконання нижнього краю лопатки зубчатим дозволяє збільшити площу зрощування розчином піни, що знаходиться під лопаткою і за рахунок цього підвищити інтенсивність діяння роз О ю 54491 чину на піну, зменшити и рівень в апараті, знизити бризкоуніс На мал на фіг 1 представлен загальний вид апарату, на фіг 2 розріз А-А', на фіг 3 - вид Б, на фіг,4 - вузол 1 Випарний апарат для рідин, що піняться, містить сепаратор 1, з'єднаними з нагрівальною камерою 2, циркуляційною трубою 3 і патрубком 4 подання парорідинної суміші, патрубок 5 виводу вторинної пари, спіральний жолоб 6, що має похилі лопатки 7, виконані угнутими, а нижній край лопаток 7 виконаний зубчатим Апарат містить також патрубок 9 уводу вихідного розчину, установлений під кутом нахилу спіралі жолоба 6, зливну трубу 10, верхня частина якої установлена під кутом нахилу спіралі жолоба 6, штуцер 11 для виводу розчину, що упарився, установлений в нижній частині циркуляційної труби З Випарний апарат працює таким чином Вихідний розчин подають у випарний апарат через патрубок 9, після чого розчин стікає по жолобу 6, пе реливаючись зверху вниз по лопаткам 7 Піна, що утворюється при упарюванні розчину, піднімається угору до міста розташування жолоба 6, де вона взаємодіє з розчином, що стікає по лопаткам В результаті взаємодії піни і розчину, який подають у жолоб, рівень піни не піднімається вище жолоба, що виключає уніс піни вторинною парою Невелика угнутість лопаток 7 запобігає переливу розчину через боковий край лопатки за межі жолоба Виконання нижнього краю лопаток 7 з зубчиками 8 дозволяє значно збільшити площу зрощення піни, яка знаходиться під лопатками, розчином, за рахунок чого збільшується інтенсивність дії розчину на піну, зменшити бризкоуніс 3 нижньої частини жолоба розчин виводиться за допомогою зливної труби 10 Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроєм - прототипом полягають у зменшенні бризкоуносу при інтенсивному піноутворенні в сепараторі А-А ФІГ.1 Фіг.2 54491 ФІГ.З Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
