Защіпка гравітаційна дверна

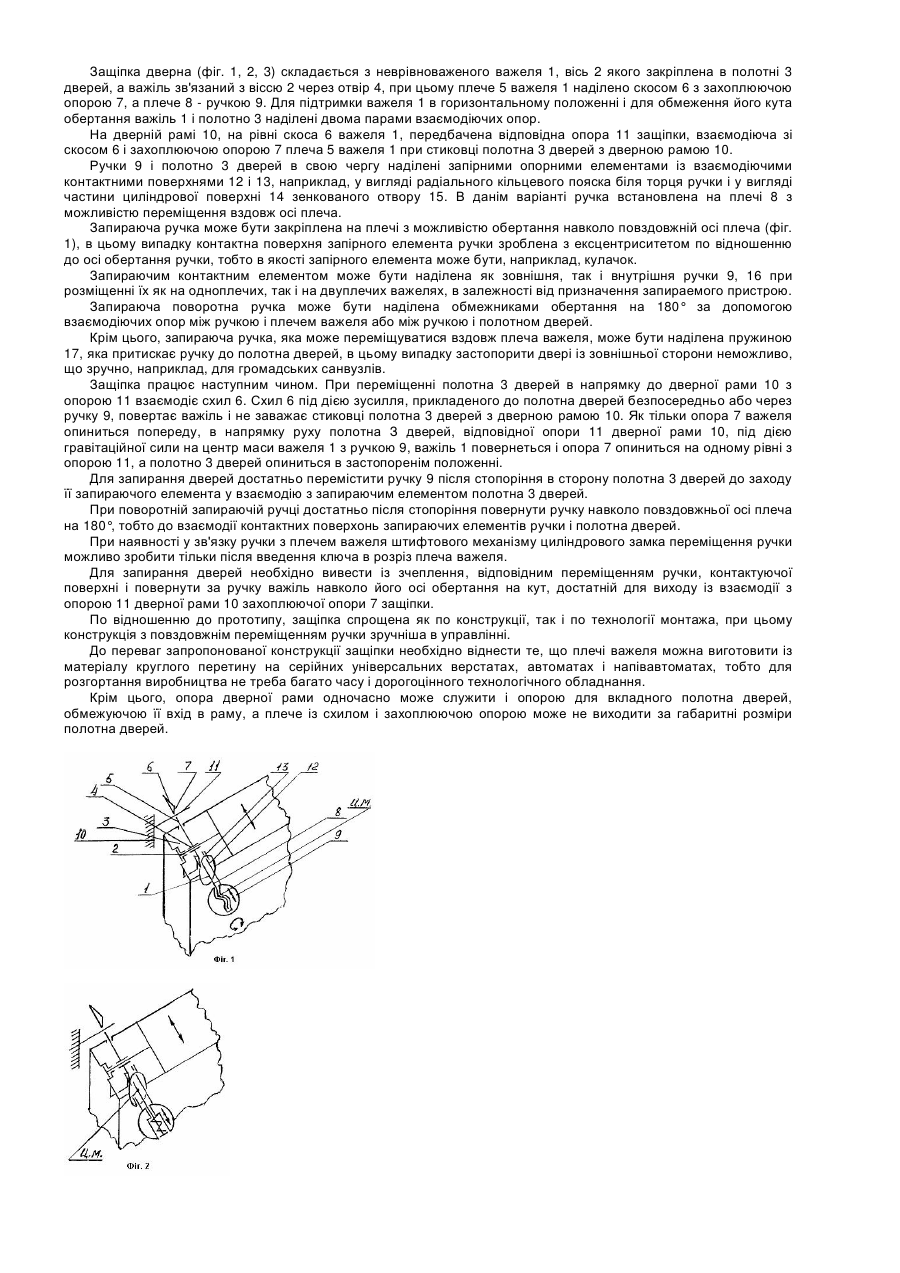

1. Защіпка гравітаційна дверна, яка являє собою незрівноважений хитний важіль, встановлений в отворі полотна дверей в горизонтальному положенні за допомогою елементів осі обертання і взаємодіючих підтримуючих опор плеча важеля і полотна дверей, на одному плечі якого виконано скіс із захоплювальною опорою, а на другому розташована ручка з можливістю переміщення вздовж важеля, при цьому на рамі дверей на рівні скосу важеля передбачена опора для взаємодії зі скосом і з захоплювальною опорою плеча важеля, а защіпка може бути оснащена третім плечем важеля з ручкою, крім цього плечі важеля можуть бути рознесені по геометричній осі обертання і жорстко з'єднані між собою спільним валом, при цьому полотно дверей оснащено опорною поверхнею під вал з можливістю його вільного обертання і разом з ручкою оснащено запірними і опорними елементами із взаємодіючими контактними поверхнями, а сама ручка може мати допоміжний зв'язок з плечем важеля через штифтовий механізм циліндрового замка, яка відрізняється тим, що суміжні поверхні полотна дверей і запірної ручки оснащені запірними співвісними виступами і заглибленнями, контактні бокові поверхні яких розташовані горизонтально і перекриті в запірному положенні.

2. Защіпка за п. 1, яка відрізняється тим, що між зовнішнім торцем важеля і ручкою по поздовжній осі вставлена пружина, яка притискає ручку до полотна дверей.

3. Защіпка за п. 1, яка відрізняється тим, що отвір в полотні дверей під плече важеля виконано у вигляді двох циліндричних отворів, осі яких перетинаються в одній точці, розташованій на осі обертання важеля, причому осі обох отворів під діаметр плеча важеля розташовані в одній вертикальній площині, при цьому один отвір розташований перпендикулярно до полотна дверей, а другий - під кутом, достатнім для безперешкодного заходу захоплювальної опори защіпки в зчеплення з опорою дверної рами.

4. Защіпка за п. 1, яка відрізняється тим, що механічний контакт елементів защіпки з опорними поверхнями полотна дверей виконано через проміжні армуючі деталі у вигляді шайб, художньо оформлених прокладок, втулок і т.п.

5. Защіпка за п. 1, яка відрізняється тим, що бокові поверхні поворотної ручки навколо повздовжньої осі плеча умовно поділені на дві половини відмітними написами, кольором, малюнком, рельєфом або формою поверхні і т. і.

6. Защіпка за п. 1, яка відрізняється тим, що частина бокової поверхні ручки-кнопки, яка розташована ближче до оператора, оснащена елементами, що допомагають надійному захопленню рукою, наприклад накаткою, насічкою, поперемінними заглибленнями і виступами і т.п.

7. Защіпка за п. 1, яка відрізняється тим, що запірна опора полотна дверей виконана у вигляді частини бокової поверхні ступінчастого (зенкованого) отвору в полотні дверей з боку відповідної ручки співвісно з отвором для розміщення плеча важеля.

8. Защіпка за п. 1, яка відрізняється тим, що при застосуванні штифтового механізму циліндрового замка, при розміщенні штифтів у запірному положенні вище осі плеча важеля защіпки, штифтові пружини вилучені і штифти опускаються під дією сили земного тяжіння.

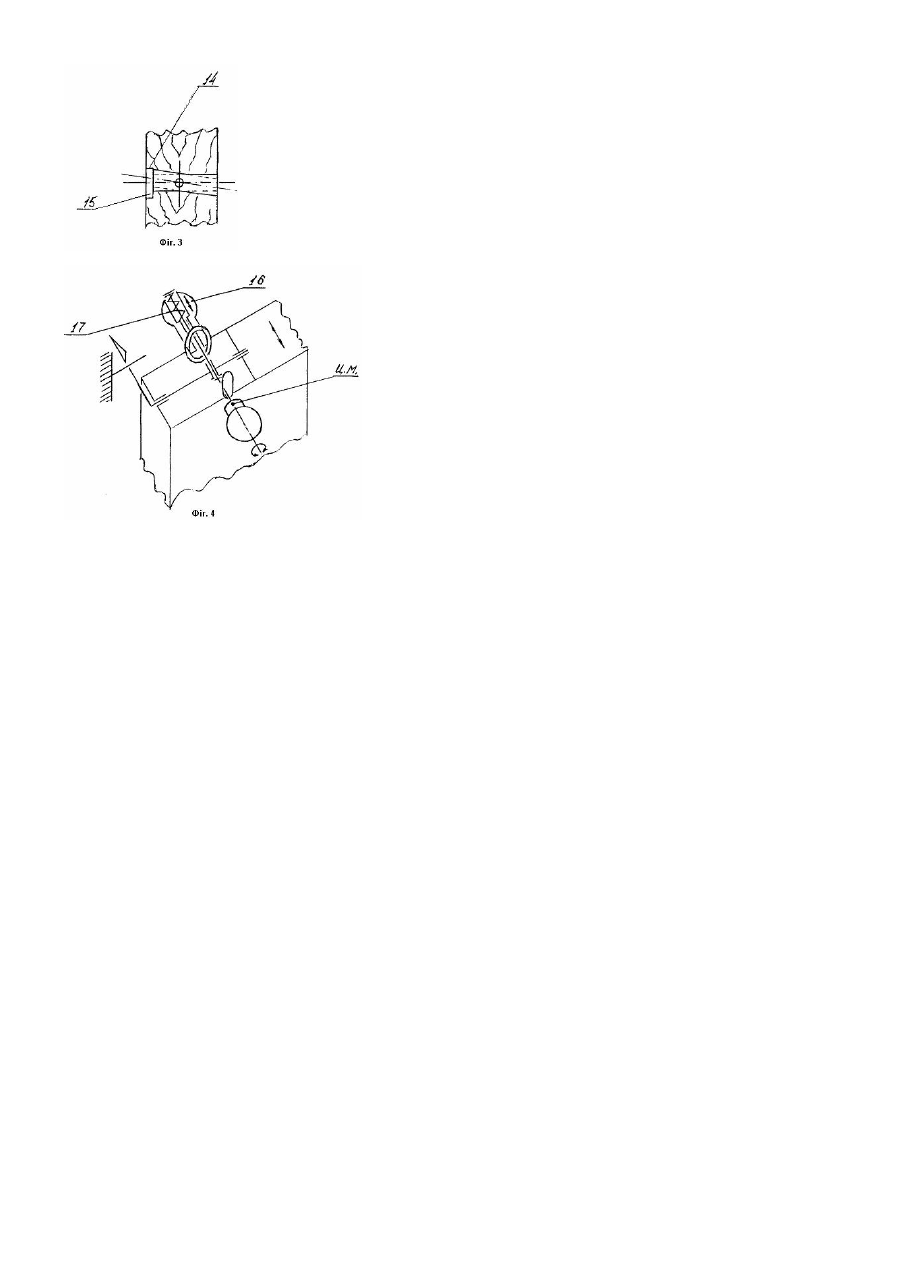

9. Защіпка за п. 1, яка відрізняється тим, що у защіпці, ручки якої розташовані на кінцях двоплечого важеля, зв'язок якого з валом являє обертову пару, зв'язок внутрішньої ручки зі своїм плечем виконано з можливістю тільки повздовжнього переміщення, при цьому зовнішня ручка жорстко закріплена на своєму плечі, а внутрішня ручка оснащена кільцевою радіальною поверхнею.

10. Защіпка за п. 1, яка відрізняється тим, що внутрішня ручка по повздовжній осі важеля оснащена пружною, що притискає її до дверей.

11. Защіпка за п. 1, яка відрізняється тим, що штифти циліндрового замка зі сторони пружин виконано ступінчастими в бік зменшення діаметра з можливістю проходу штифта через внутрішній діаметр пружини, а сама ручка-кнопка оснащена, напроти розташування штифтів, радіальними кільцями, внутрішня поверхня яких по діаметру оснащена ексцентричними кільцевими канавками для розташування кінця штифта, при цьому зовнішні поверхні кілець по діаметру поділені на пронумеровані ділянки, а між зовнішнім торцем пружини і кільцем розташована шайба.

12. Защіпка за п. 1, яка відрізняється тим, що пружини, які діють на штифти циліндрового замка, розташовані в радіальних отворах плеча важеля, а сама ручка-кнопка поділена по довжині, напроти розташування штифтів, радіальними поворотними кільцями, внутрішня поверхня яких по діаметру оснащена ексцентричною кільцевою канавкою для розташування кінця штифта, при цьому зовнішня поверхня кільця по діаметру поділена на пронумеровані частини і оснащена елементами для його зручного прокручування.

13. Защіпка за пп. 1, 11, 12, яка відрізняється тим, що ексцентричні кільцеві канавки кілець оснащені заглибленнями, що взаємодіють з кінцем підпружинених штифтів при фіксації положень ділянок кільця.
