Пристрій для фіксації пальця під час операцій при врослому нігті

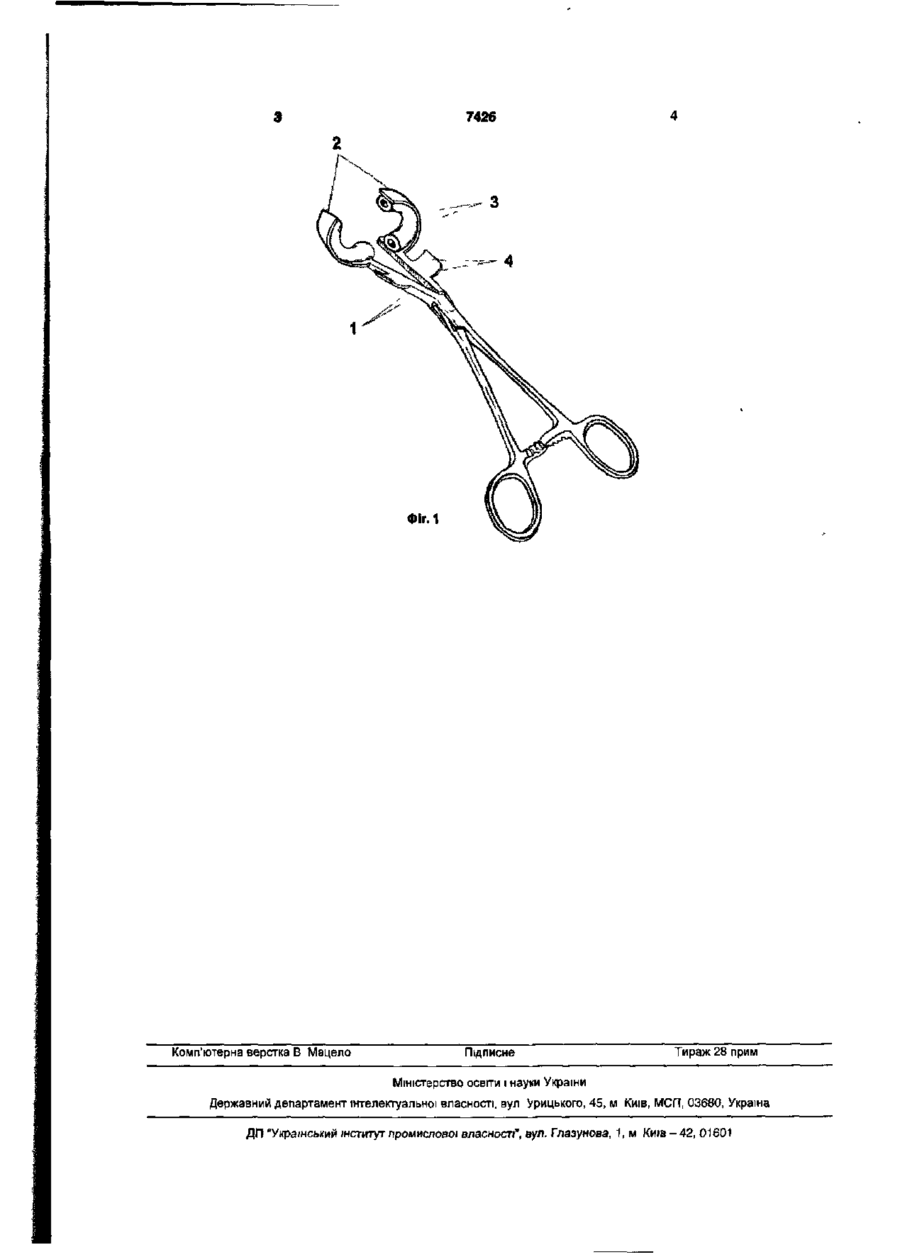

Пристрій для фіксації пальця під час операцій при врослому нігті, що складається з двох з'єднаних між собою перехрещених бранш з кільцеподі бними ручками та кремальєрним замком, робоча частина яких виконана у вигляді прямих стержнів з поперечними насічками на внутрішній поверхні, який відрізняється тим, що на робочій частині бранш розміщено чотири металеві напівкруглі пластини різної величини, з яких дві дистальні при змиканні утворюють замкнене коло та містять всередині гумові трубки, а дві інші (проксимальні) при змиканні бранш утворюють півколо. Корисна модель відноситься до галузі медицини, а саме до хірургічного інструментарію, та може бути використаний при лікуванні врослого варюються чотири напівкруглі металеві пластини різної величини. Дві з них 2 є більшими та розташовуються на кінцях бранш. При змиканні робочих поверхонь вони утворюють замкнене коло. По медіальній поверхні цих пластин розміщують гумові трубки 3. Інші дві пластини 4 є меншими та розташовуються проксимальне. При змиканні вони утворюють півколо. Пристрій працює наступним чином. При змиканні робочих поверхонь більші пластини 2 міцно фіксують палець, а гумові трубки З всередині їх щільно притискаються до фаланги пальця, тим самим попереджуючи розчавлення металевими пластинами м'яких тканин пальця. При цьому вони притискують судини, виконуючи надійний гемостаз, що дає можливість хірургу проводити оперативні дії на „сухому" полі. Менші проксимальні пластини 4 створюють опору для нігтьової фаланги, тим самим усуваючи її вільні рухи, що призводить до знерухомлення пальця. Таким чином, запропонований пристрій міцно фіксує оперований палець, не травмує м'які тканини пальця, створює надійний та достатній гемостаз, що значно полегшує роботу хірурга та зменшує тривалість оперативного втручання. нігтя. Відомим є затискач Більрота, який складається з двох з'єднаних між собою перехрещених бранш з кільцеподібними ручками та кремальєрним замком. Робоча частина затискача представлена прямими подовженими стержнями з поперечними насічками на внутрішній поверхні [Кіт О.М., Ковальчук О.Л., Пустовойт Г.Т. Медсестринство в хірургії. - Тернопіль: Укрмедкнига, 2002. - С.109]. Недоліки прототипу полягають у тому, що при застосуванні наведеного затискача неможливо здійснити надійної фіксації пальця та провести достатній гемостаз при операціях на врослому нігті, що створює хірургу певні незручності. Метою корисної моделі є надійна фіксація великого пальця стопи, зменшення травматизації м'яких тканин та підвищення надійності гемостазу при операціях на врослому нігті. На Фіг. 1 зображено пристрій для фіксації пальця під час операцій при врослому нігті, в розімкненому положенні. Поставлена мета досягається тим, що до робочої частини бранш затискача 1 додатково при (О CM О) з 7426 Фіг. 1 Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
