Установка для занурювання паль утискуванням

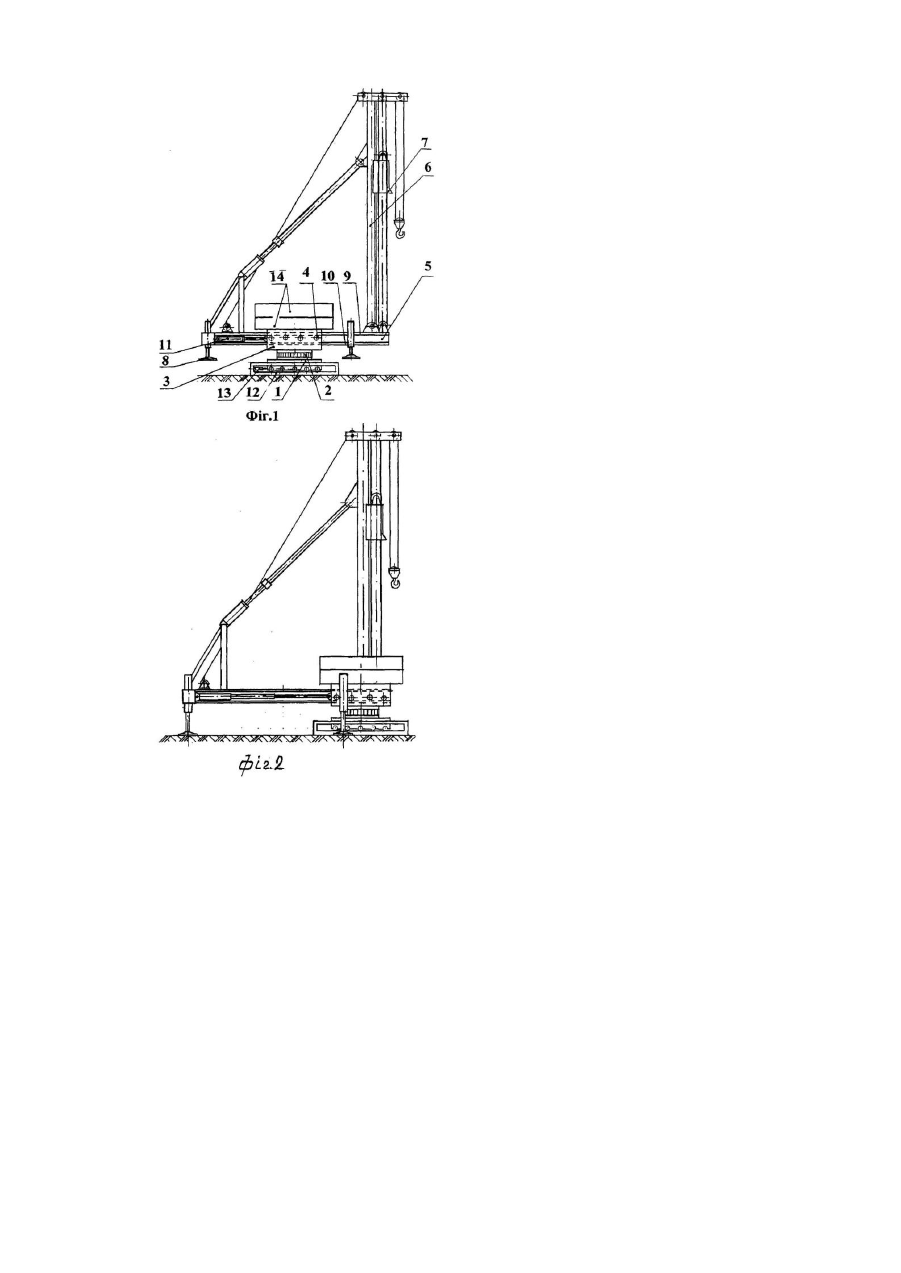

Винахід стосується галузі будівництва і може бути використаний для занурювання в грунт паль, а також шпунта і подібних їм елементів утискуванням. Відома установка для занурювання паль утискуванням, яка включає кран, передню і задню рами з висувними гідродомкратами, копрову щоглу, занурювач з канатно-блочною системою занурювання, навантажувач і шорстку плиту, яка закріплена на ходовій частині крану з можливістю переміщення уздовж неї (патент України № 9751 А, Е 02 D7/20, 1996). Найближчим за технічною сутністю до винаходу є установка для занурювання паль, яка включає ходову частину з поворотним кругом, на якому змонтована платформа з копровою щоглою, занурювачем з канатноблочною системою та висувними гідроопорами, і шорстку плиту, закріплену на ходовій частині з можливістю переміщення уздовж неї і з'єднану з нею гідроциліндром (патент України № 63596, Ε 02 D7/20, 2004). Недоліком відомих пристроїв є неможливість створення великих утискуючи х з усиль , обумовлена низьким коефіцієнтом використання власної ваги установки. В основу винаходу покладено завдання збільшення утискуючи х з усиль шляхом збільшення коефіцієнта використання власної ваги установки. Технічний результат винаходу досягається тим, що у пристрої, який включає ходову частину у вигляді шорсткого короба з поворотним кругом, на якому змонтована платформа з копровою щоглою, занурювачем з канатно-блочною системою, висувними гідроопорами, та шорстку плиту, закріплену на ходовій частині з можливістю переміщення уздовж неї і з'єднану з нею гідроциліндром, згідно винаходу, платформа виконана у вигляді поворотної рами, обладнаної роликами, з розміщеним на ній навантажувачем, і поздовжньої балки з верхньою і нижньою напрямними, копровою щоглою з канатно-блочною системою і гідроопорами, змонтованій на поворотній рамі таким чином, що при піднятих гідроопорах балка має можливість переміщува тися відносно поворотної рами, а при висунути х гідроопорах поворотна рама має можливість переміщуватися відносно поздовжньої балки, з'єднаної гідроциліндром з поворотною рамою, а ролики змонтовані між верхньою і нижньою напрямними з зазором. На фіг.1 відображений загальний вигляд установки у вихідному положенні при піднятих гідроопорах, на фіг. 2 - те саме при висунути х гідроопорах і зміщеній поворотній частині у бік палі, що занурюється. Установка містить ходову частину 1 у вигляді шорсткого короба з поворотним кругом 2, на якому змонтована поворотна рама 3 з роликами 4, поздовжня балка 5 з копровою щоглою 6, занурювачем 7, гідроопорами 8, верхньою напрямною 9 і нижньою напрямною 10. Поворотна рама 3 з'єднана з поздовжньою балкою 5 гідроциліндром 11, а ролики 4 встановлені між напрямними 9 і 10 з зазором, який утворюється між роликами 4 і нижньою напрямною 10 при піднятих гідроопорах 8 та між роликами 4 і верхньою напрямною 9 при висунути х гідроопорах 8. На ходовій частині 1 закріплена з можливістю переміщення уздовж неї шорстка плита 12, з'єднана з ходовою частиною 1 гідроциліндром 13. На поворотній рамі 3 укладено навантажувач 14. Робочий процес відбувається наступним чином. Установку переміщують на точку занурювання палі. Для цього при піднятих гідроопорах 8 поворотом поворотної рами 3 разом з уздовжньою балкою 5 встановлюють потрібний напрямок переміщення установки і гідроциліндром 11 переміщують уздовжню балку 5 відносно поворотної рами 3 на необхідну відстань. Далі висуненням гідроопор 8 установку піднімають до утворення зазору між плитою 12 і поверхнею грунту, гідроциліндром 11 переміщують (за необхідністю) поворотну раму 3 разом з ходовою частиною 1, плитою 12 і навантажувачем 14 уздовж уздовжньої балки 5 і поворотом ходової частини 1 разом з плитою 12 встановлюють потрібний напрямок поперечного переміщення установки. Потім піднімають гідроопори 8 і, при необхідності, гідроциліндром 11 перемішують уздовжню балку 4 відносно поворотної рами 3, а гідроциліндром 13 переміщують по плиті 12 ходову частину 1 разом з поворотною рамою 3, уздовжньою балкою 5 і іншими частинами установки. Після наведення занурювача 7 на точку занурювання палі, пальовим тросом палю підтягують, піднімають, заводять її головку під занурювач 7, висовують гідроопори 8 і, при необхідності, гідроциліндром 11 переміщують уздовж уздовжньої балки 5 поворотну раму З разом з ходовою частиною 1, плитою 12 і навантажувачем 14 до палі, що занурюється, і занурювачем 7 занурюють палю в грун т.
