Установка для заглиблення паль у грунт
Формула / Реферат
1. Установка для погружения свай в грунт, содержащая базовую машину, платформу, смонтированную на ней c возможностью поворота в вертикальной плоскости, раму с направляющими, установленные· в последних нагружающий и зажимной механизмы, и систему поворота рамы, отличающаяся тем, что она снабжена установленным на раме с возможностью перемещений вдоль нее акустическим защитным устройством, выполненным в виде открытой с торца, обращенного в сторону грунта, тру-
бы с размещенными в ней системой зажигания, сгорания и запуска.
2. Установка по п. 1, отличающаяся тем, что акустическое защитное устройство снабжено закрепленным к открытому торцу трубы гибким экранирующим элементом.
3. Установка по пп. 1 и 2, отличающаяся тем, что труба акустического защитного устройства выполнена в виде разрезанных вдоль оси частей, шарнирно связанных между собой.
4. Установка по пп. 1-3, отличающаяся тем, что система зажигания, сгорания и запуска выполнена в виде поршня, связанного с головой сваи с образованием камеры сгорания, установленного в последней газового генератора, содержащего корпус с пиротехнической композицией, и зажимного механизма, связанного с акустическим защитным устройством.
5. Установка по п. 4, отличающаяся тем, что зажимной механизм выполнен в виде подвижных вдоль сваи щек.
6. Установка по пп. 4 и 5, отличающаяся тем, что корпус газового генератора выполнен из термопластичного или композитного материале.
Текст

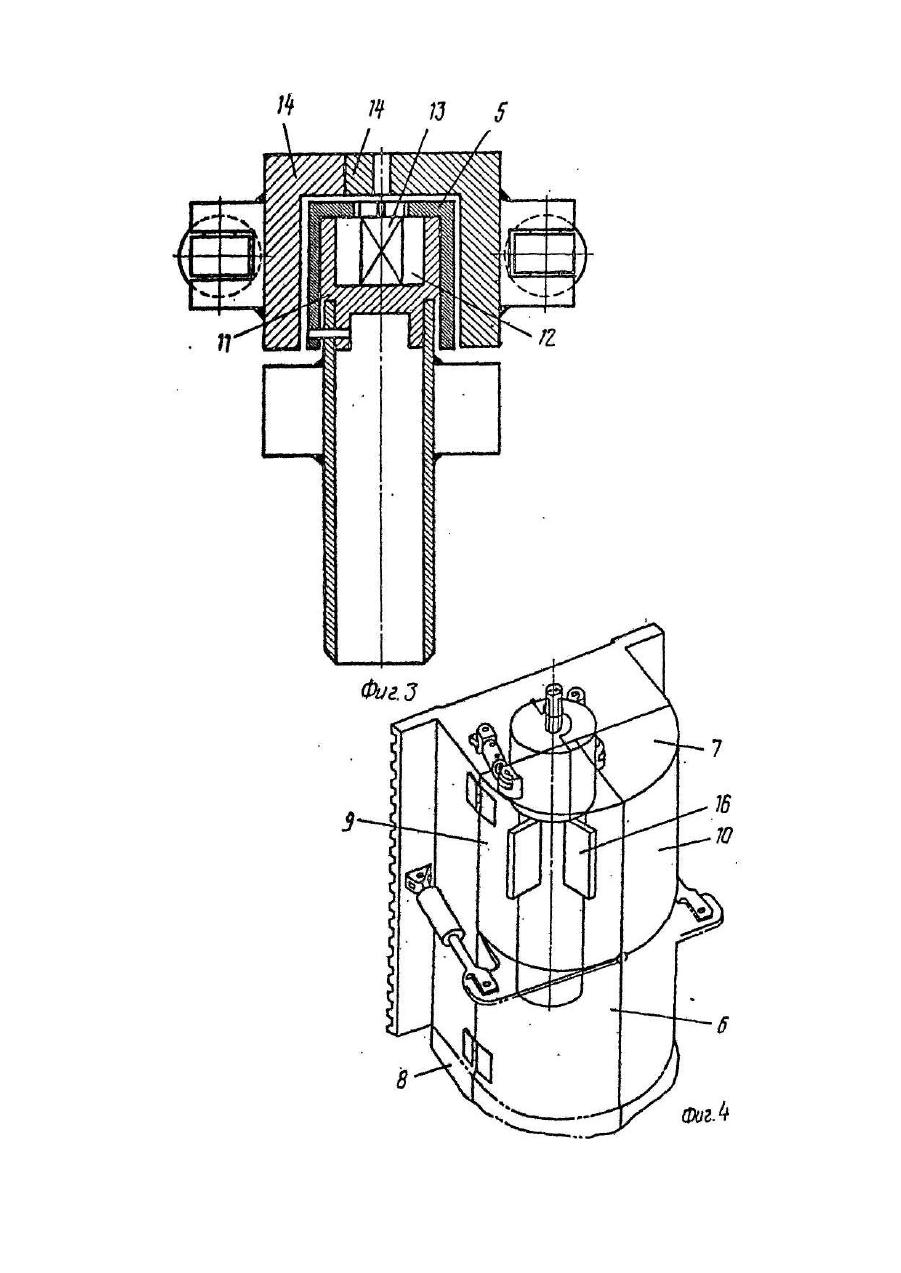

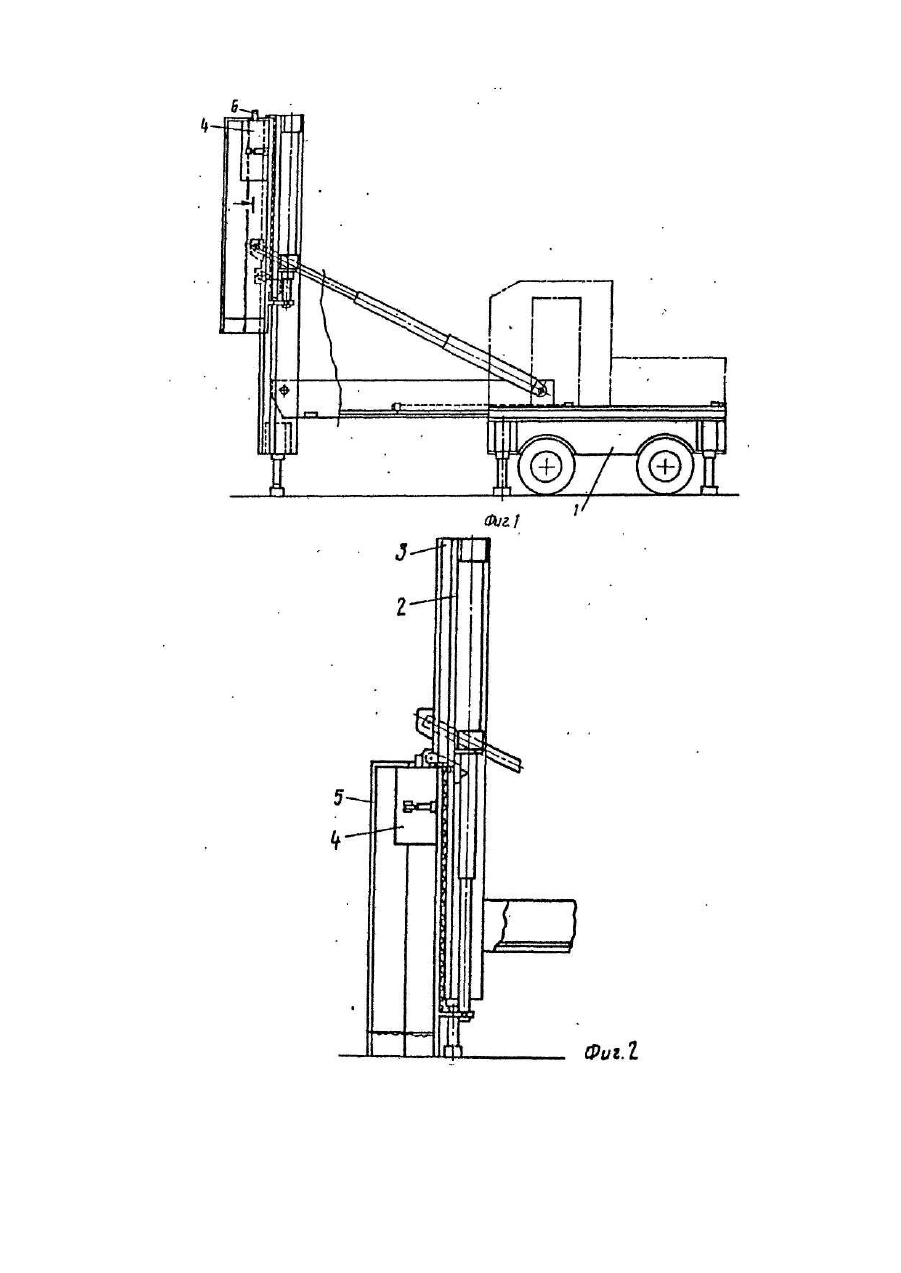

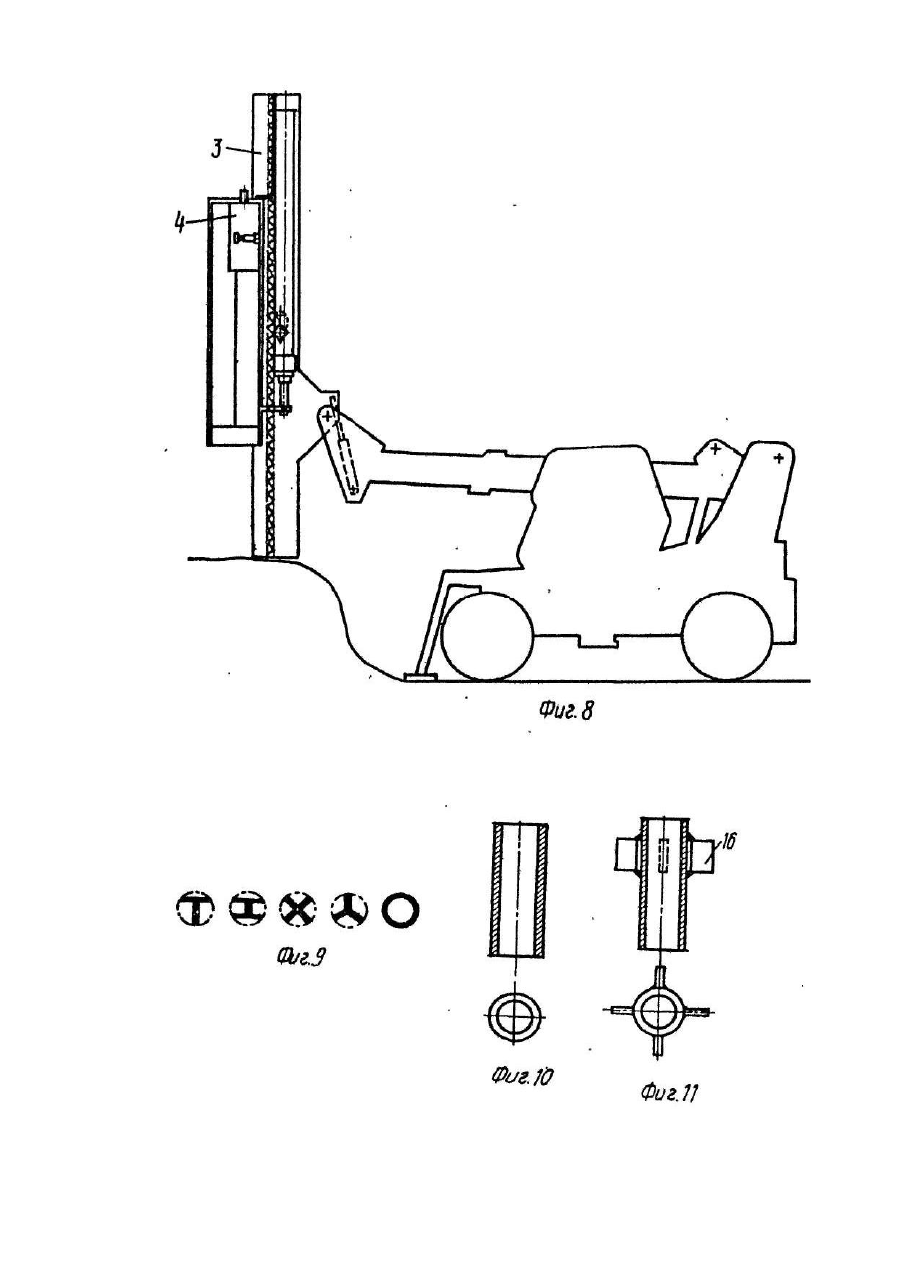

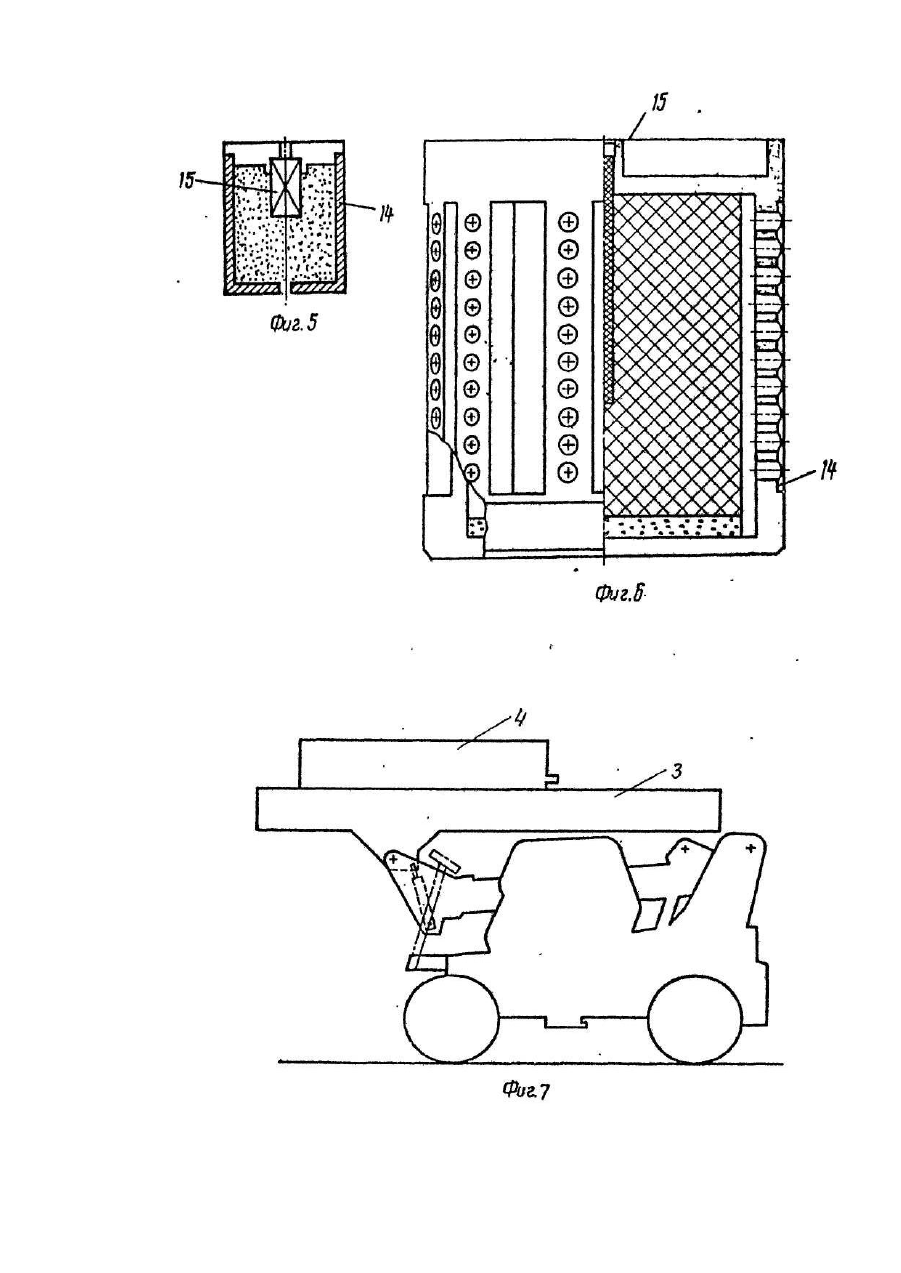

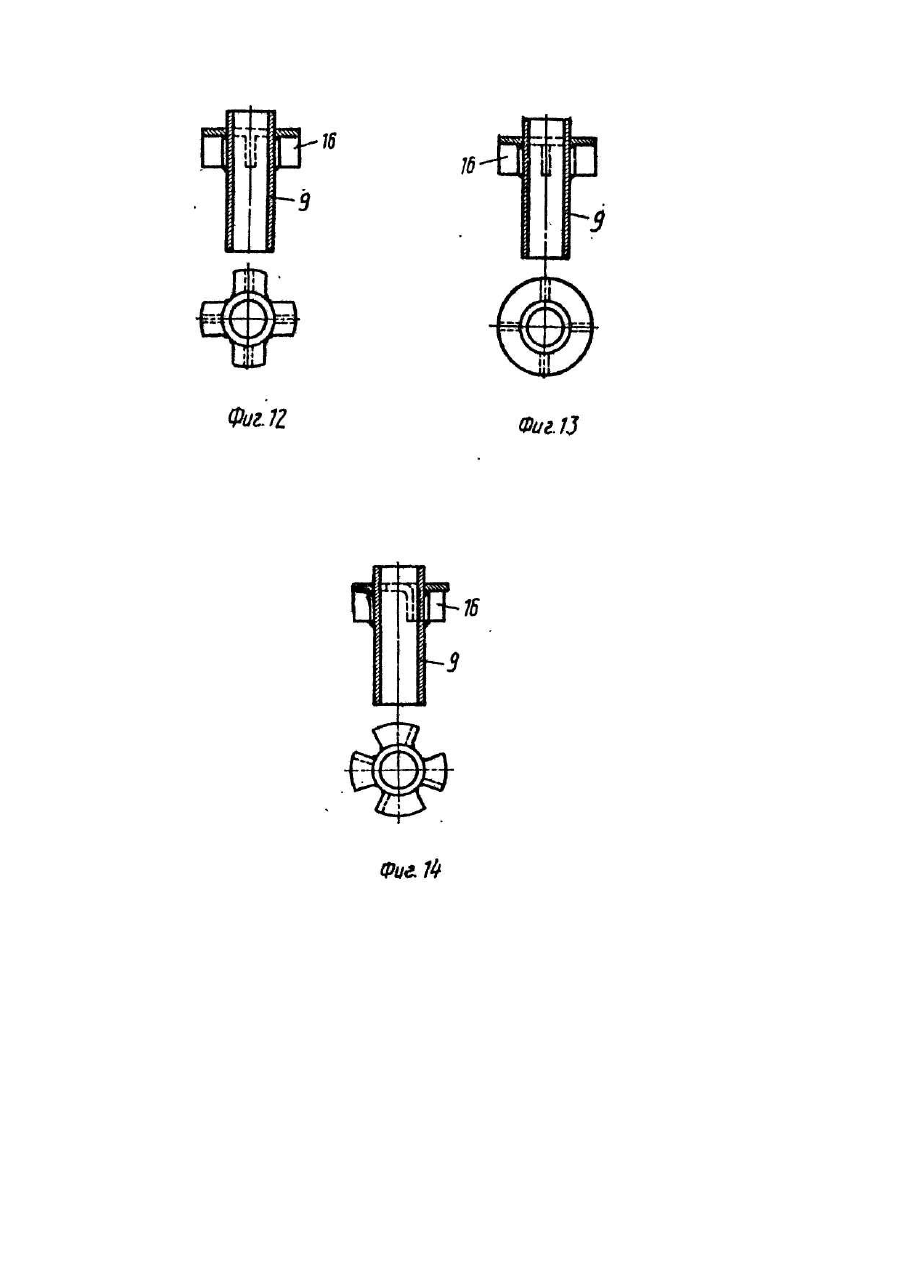

Изобретение относится к строительству. Целью изобретения является повышение эффективности работы установки. На фиг) 1 приведен вид сбоку установки для погружения свай в грунт; на фиг. 2 - то же, вид сбоку; на фиг. 3 - сечение системы зажигания, сгорания и запуска; на фиг. 4 -вариант выполнения установки; на фиг. 5 и 6 корпус генератора газа системы, сечение; на фиг. 7 и 8 - варианты реализации изобретения; на фиг. 9-14 анкерные сваи по изобретению. Установка для погружения сваи в грунт содержит базовую машину 1, платформу 2, смонтированную на ней с возможностью поворота в вертикальной плоскости, раму 3 є направляющими, установленные в последних погружающий 4 и зажимной механизмы 5, систему поворота рамы и акустические защитное устройство с размещенным в нем системой зажигания 6. Акустическое защитное устройство выполнено в виде трубы 7 с гибким экранирующим элементом 8, при этом труба 7 выполнена в виде разрезных вдоль оси частей 9 и 10, шарнирно связанных между собой. Система зажигания, сгорания и запуска выполнена в виде поршня 11, связанного с головой сваи с образованием камеры сгорания 12, установленного в последней газового генератора 13, содержащего корпус 14 с пиротехнической композицией 15, при этом зажимной механизм выполнен в виде подвижных вдоль сваи щек 16. Корпус газового генератора 14 выполнен из термопластичного или композитного материала. Работа установки для погружения свай в грунт осуществляется следующим образом. .Установка в рабочее положение: доставка автомобилей на место установки (пироав-томоібидь имеет возможность устанавливать сваи на расстоянии от 4 до 5 метров от автомобиля в зависимости от его оборудования); перемещение платформы отката и системы запуска из горизонтального в вертикальное положение; одновременное отклонение двух щек замка и полураковин акустического защитного устройства. Операции, зарядки; выбор анкерной сваи, соответствующей профилю местности: установка генератора газа и закрывание гайки безопасности на головке анкерной сваи; зарядка сваи; закрывание замка; закрывание акустического защитного устройства. Операции установки: установка платформы отката и анкерной системы: регулировка вертикальной системы, опускание анкерной системы до контакта акустического защитного устройства с почвой. Зажигание: снятие запрета зажигания; зарядка системы зажигания; освобождение энергии зажигания (излучением или ударным воздействием); инициирование зажигающего устройства; сгорание пропэрголя, вызывающее повышение давления генератора, затем полное или частичное разрушение структуры генератора и расширение газа в анкерную головку; освобожденная энергия передачи анкерной свае через поршень, анкерной головке и системе, которая поднимается вдоль платформы отката. Движение анкерной сваи; свая перемещается с большой скоростью; в конце своего движения в головке свая достигает своей максимальной скорости и проникает в почву; ее кинетическая энергия поглощается проникновением в почву; глубина проникновения зависит от использования генераторов с различными зарядами, которые выбираются в зависимости от природы почвы и вида анкерной сваи; если желательно иметь определенную глубин у проникновения или ограничить число типов генераторов газа, используют ограничители проникновения (пластины или сегменты останова), которые помещают снаружи труб. Движение массы отдачи: кинетическая система анкерной системы (анкерной головки и акустического защитного устройства) поглощается при ее подъеме вдоль платформы отката; в конце подъема анкерная система блокируется в "высоком положении" системой зубчатая рейка-собачка; в высоком положении акустическое защитное устройство освобождает не вошедшую в землю часть сваи и повторно используемый поршень; пироавтомобиль перемещается в новое место и приступают к восстановлению анкерной головки; в этом случае все готово для нового цикла работы. Сваи могут устанавливаться на различных почвах, таких как пески, болота, глины, известняки. Анкерные сваи, преимущественно металлические, могут иметь различные формы и размеры в зависимости от природы почвы и прикладываемых к сваям усилий. Указанные анкерные сваи 9 могут содержать боковые крылья, которые улучшают их удержание в почве, особенно в случае прикладываемых усилий качания. Сваи могут быть также снабжены ограничителями проникновения в виде круговых или полигональных пластин, или же сварных или гн уты х элементов. Профили сечения различных свай могут соответствовать природе местности;они могут быть цилиндрическими, многогранными, в виде буквы "Т", крестообразными, в виде "Н" и т. п. Могут быть использованы элементы быстрого крепления на указанных сваях, например, можно использовать пальцы крепления, предварительно приваренные болты, трубы или конусы.
