Пристрій для занурювання паль

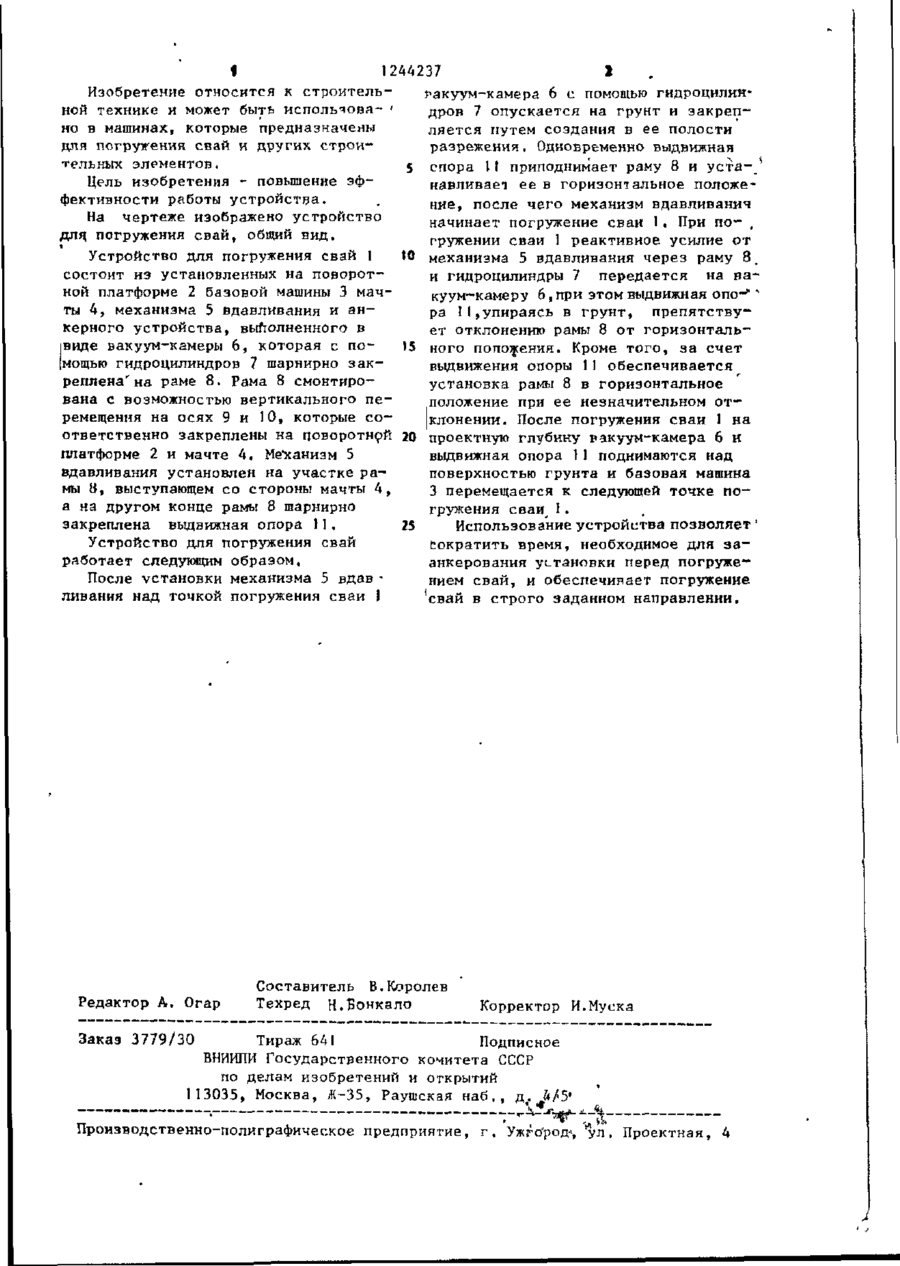

УСТРОЙСТВО ДЛЯ ПОГРУЖЕНИЯ СВАИ, включающее базовую машину со смонтированными на ее поворотной платформе мачтой, механизмом вдавливания и анкерным устройством в виде вакуум-камеры, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы устройства, оно оснащено закрепленной на поворотной платформе и мачте с возможностью вертикального перемещения рамой и шарнирно закрепленной на одном из ее концов выдвижной опорой, а механизм вдавливания установлен на другом конце рамы со стороны мачты, при этом вакуум-камера посредством силовых цилиндров шарнирно смонтирована на раме. С I 1244237 Изобретение относится к строительгакуум-камера 6 с помощью гидроцилинной технике и может быть испольчова- ' дров 7 опускается на грунт и закрепно в машинах, которые предназначены ляется путем создания в ее полости для погружения свай и других строиразрежения. Одновременно выдвижная тельных элементов. спора 11 приподнимает раму 8 и устаЦель изобретения - повышение эфнавливает ее в горизонтальное положефективности работы устройства. ние, после чего механизм вдавливания На чертеже изображено устройство начинает погружение сваи 1, При по- , для, погружения свай, общий вид. гружений сваи 1 реактивное усилие от механизма 5 вдавливания через раму 8. Устройство для погружения свай I и гидроцилиндры 7 передается на васостоит из установленных на повороткуум-камеру 6, при этом выдвижная опо-*г ной платформе 2 базовой машины 3 мачра II,упираясь в грунт, препятствуты 4, механизма 5 вдавливания и анет отклонению рамы 8 от горизонталькерного устройства, выполненного в виде вакуум-камеры 6, которая с по15 ного положения. Кроме того, за счет выдвижения опоры 11 обеспечивается мощью гидроцилиндров 7 шарнирно закустановка рамы 8 в горизонтальное реплена' на раме 8. Рама 8 смонтироположение при ее незначительном отвана с возможностью вертикального пеклонении. После погружения сваи 1 на ремещения на осях 9 и 10, которые соответственно закреплены на поворотной 20 проектную глубину вакуум-камера 6 и платформе 2 и мачте 4. Механизм 5 выдвижная опора 11 поднимаются над вдавливания установлен на участке раповерхностью грунта и базовая машина мы У, выступающем со стороны мачты 4, 3 перемещается к следующей точке погружения сваил I . а на другом конце рамы 8 шарнирно 25 Использование устройства позволяет закреплена выдвижная опора \1, Устройство для погружения свай Сократить время, необходимое для заработает следующим образом. анкерования уі-тановки перед погружеПосле установки механизма 5 вдав нием свай, и обеспечивает погружение ливания над точкой погружения сваи 1 свай в строго заданном направлении. Редактор А. Огар Составитель В. Королев Техред Н.Вонкало Корректор И.Myска Заказ 3779/30 Тираж 641 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб, , д(. Ufb* Производственно-полиграфическое предприятие, г. Ужго'род*, '*уп, Проектная, 4
