Механізм повороту рекламних щитів
Номер патенту: 74437
Опубліковано: 15.12.2005
Автори: Сердюков Роман Сергійович, Сердюков Сергій Миколайович
Формула / Реферат

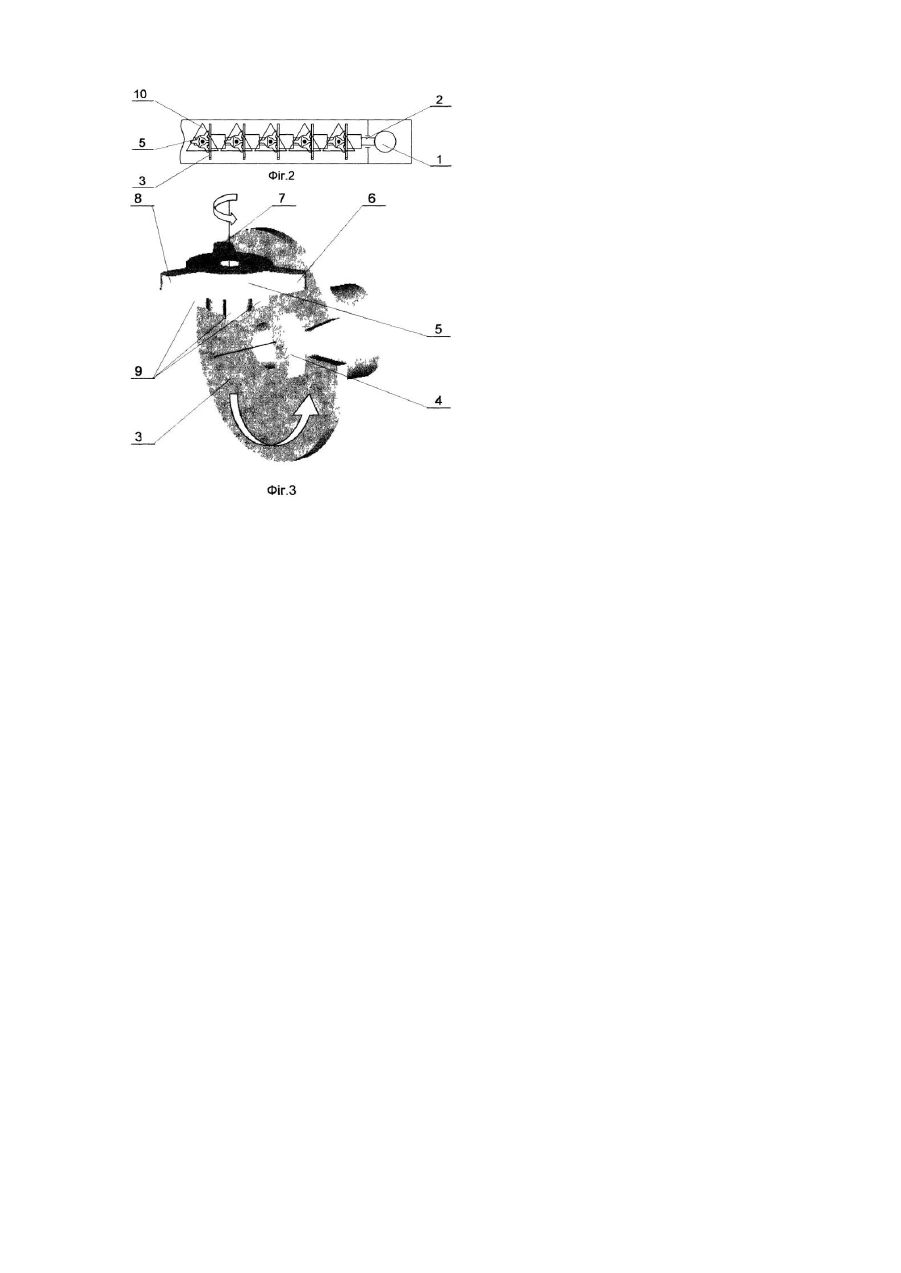

1. Механізм повороту рекламних щитів, що містить мотор-редуктор, вал із закріпленими на ньому сегментами, який відрізняється тим, що сегменти жорстко закріплені на валу і виконані у вигляді кінематичної пари диск-хрестовина.
2. Механізм за п. 1, який відрізняється тим, що диск виконаний з пазом і виступом.
3. Механізм за п. 1, який відрізняється тим, що хрестовина виконана двоярусною, при цьому верхній ярус утворений трьома пальцями, розташованими через 120° відносно один одного, а нижній ярус має три приливки, що розташовані через 120° відносно один одного, але повернені навколо осі на 60° відносно верхнього яруса.
Текст
Винахід відноситься до області механічних рекламних щи тів-призматронів і може бути використаний для зміни зображення на рекламних щита х-призматронах. Призматрон - це трьохпозиційний рекламний щит, який складається з набору рівнобіжних тригранних призм, які утворюють з однієї сторони плоску поверхню, на яку наноситься зображення. Відома рекламна установка, яка заснована на використанні привода з ременями спеціальної конфігурації, повертає всі призми одночасно [див. проспект фірми "Prisma Sign Technology AB", Швеція, система "Belt"]. Відома рекламна установка, яка заснована на використанні привода з валом, який проходить уздовж усієї балки привода. На валу закріплюється механізм повороту у виді пластмасових з убчасти х сегментів. При повороті вала ці зубчасті сегменти по черзі вступають у зачеплення із шестірнями на вертикальних осях призм, забезпечуючи їхній послідовний поворот (див. проспект фірми "Prisma Sign Technology AB", Швеція, система "wave" - прототип). Недоліками відомих рекламних установок є: - висока ціна, тому що зубчасті передачі вимагають високий ступінь точності при механічній обробці, виготовленні і зборці; - погіршення зорового сприйняття інформації і зниження ефективності реклами за рахунок того, що в процесі експлуатації відбувається знос у зубчасти х передачах, тобто з'являються люфти, які неможливо зменшити, що приводить до нерівності рекламного зображення; В основу винаходу поставлена задача удосконалення механізму повороту призм. Поставлена задача вирішується тим, що в механізмі повороту рекламних щитів, що містить моторредуктор, вал із закріпленими на ньому сегментами, відповідно до винаходу сегменти виконані у вигляді кінематичної пари диск-хрестовина. Диск виконаний з пазом і виступом. Хрестовина виконана 2-х ярусною, при цьому верхній ярус утворений трьома пальцями, розташованими через 120° відносно один одного, а нижній ярус має три приливи, що розташовані через 120° між собою, але повернені навколо осі на 60° відносно верхнього яруса. Ме ханізм повороту рекламних щиті в, який заявляється, пояснюється кресленнями, де на: Фіг.1 - загальний вид, Фіг.2 - вид звер ху, Фіг.3 - зовнішній вигляд однієї кінематичної пари в ізометрії. Ме ханізм повороту рекламних щи тів, який заявляється, складається з мотор-редуктора 1, вала 2, на якому закріплені сегменти, виконані у вигляді хрестовини 5, диска 3 з пазом і виступом 4, розташованим симетрично щодо осі паза. Хрестовина 5 виконана 2-хярусною: верхній ярус утворений трьома пальцями 6, 7, 8, розташованих через 120° відносно один одного, нижній ярус - це три приливи 9, що розташовані через 120° між собою, але повернені навколо осі на 60° відносно верхнього ярусу. Диски 3 з визначеним кроком жорстко кріпляться на загальний вал 2, хрестовини жорстко кріпляться на осі кожної призми рекламного щита. Ме ханізм повороту рекламного щита працює так: Поворот кожної призми здійснюється кінематичною парою диск-хрестовина. При включенні моторредуктора 1 вал 2 починає обертатися і палець 6 виявляється напроти пазу. Виступ 4, що знаходиться під пазом, впливаючи на один із приливів 9 хрестовини 5, повертає її і палець 6 входить у паз, що продовжує повертати хрестовину 5 (а разом з нею і призму 10 рекламного щита). При подальшому обертанні диску в момент виходу пальця 6 з паза на площину диску, палець 8 також торкається площини диску 3, у такий спосіб фіксуючи наступну грань призми в нерухомому стані. У вихідному положенні призми 10 рекламного щита виставлені в одну площину (Фіг.2), а диски 3 виставлені так, що пальці 6, 7 хрестовини (Фіг.3) торкаються площини диску 3, при цьому призма не має можливості повертатися навіть при обертанні валу. У процесі експлуатації механізму повороту при зносі поверхонь тертя, зазор між пальцями хрестовини і диском регулюється простим переміщенням диску уздовж валу, що дозволяє значно збільшити робочий ресурс рекламних щи тів-призматронів. У залежності від настроювання, пропонований механізм може робити поворот призм як одночасно, так і послідовно. Пропонований механізм повороту дозволяє: - підвищити ефективність і робочий ресурс призматронів за рахунок розширення можливостей при настроюванні й експлуатації; - зменшити витрати при виготовленні призматронів за рахунок застосування простих, більш технологічних деталей, використовуваних у механізмі обертання призм.
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of turning an advertising boards
Назва патенту російськоюМеханизм поворота рекламных щитов
МПК / Мітки
МПК: G09F 19/02, A47F 3/00
Мітки: щитів, механізм, рекламних, повороту
