Електрод для підводного зварювання

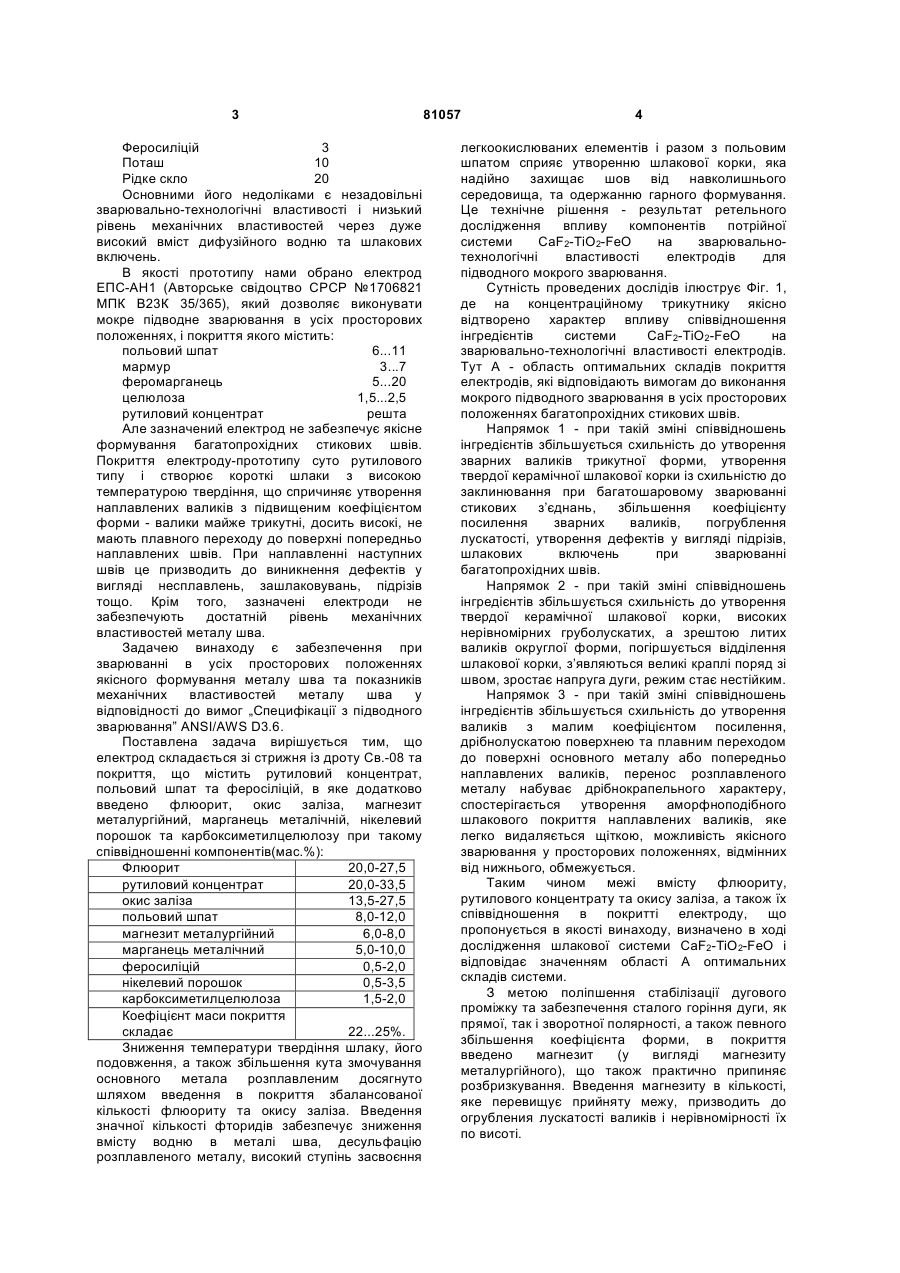

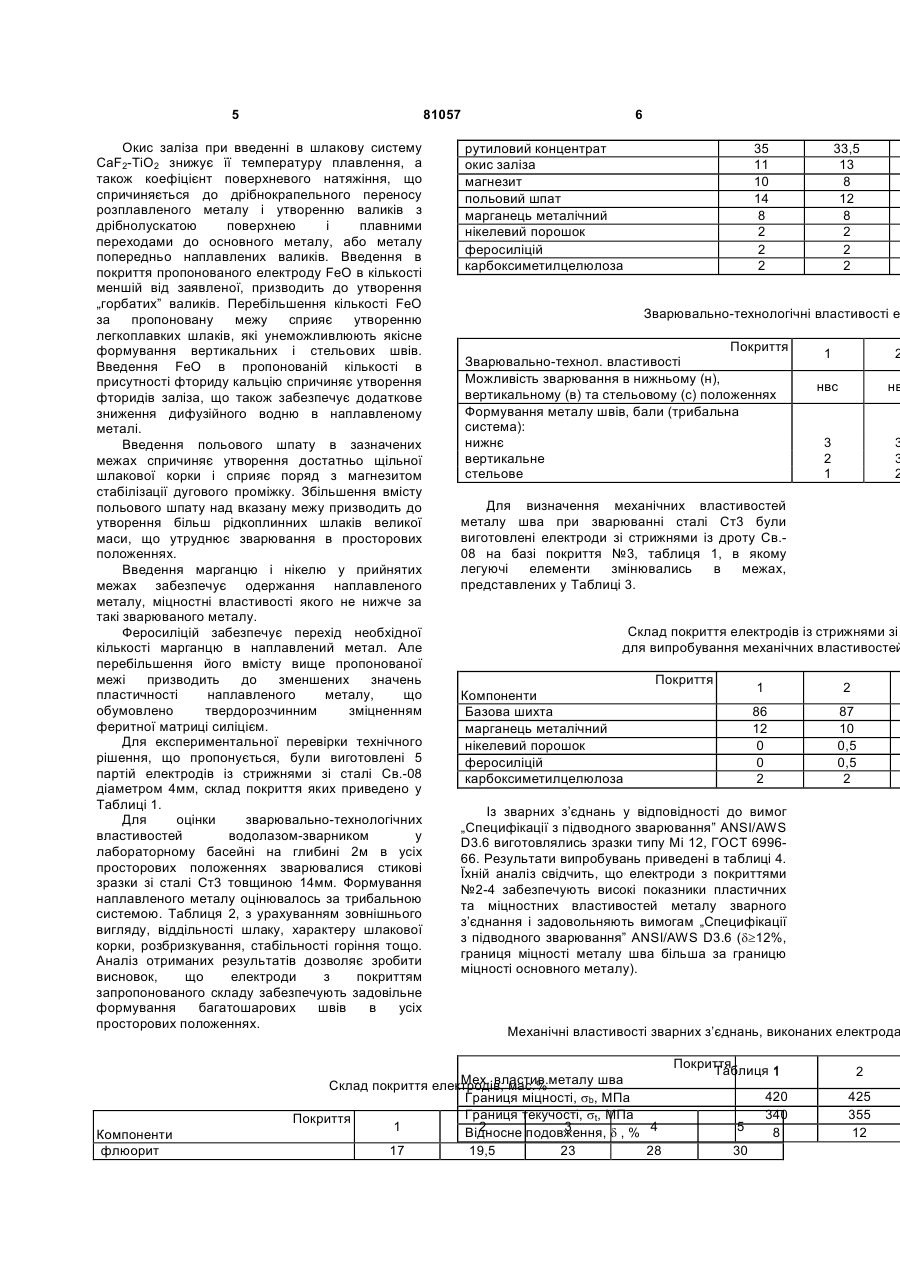

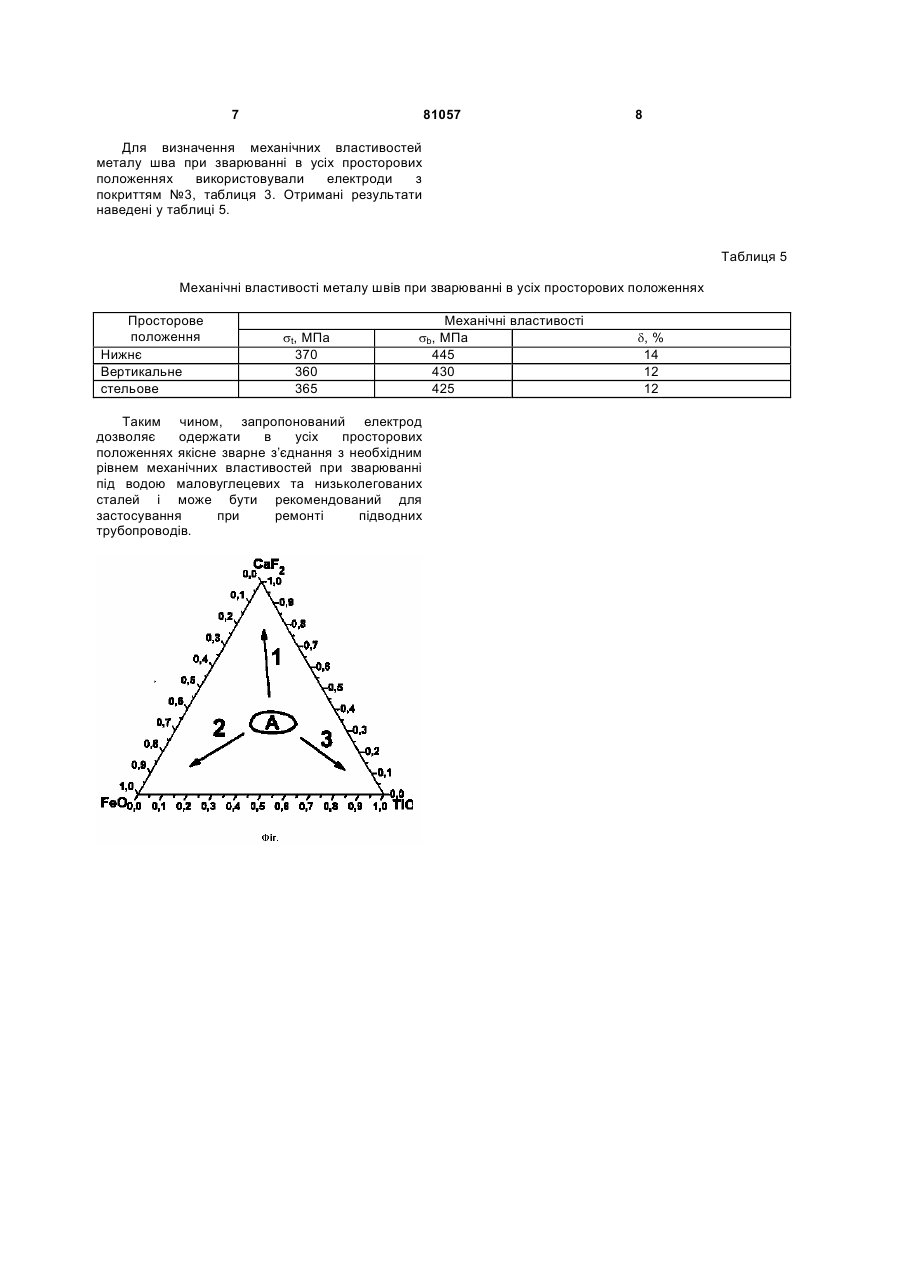

Електрод для підводного зварювання, який складається зі стрижня із сталі Св-08 та покриття, 3 Феросиліцій 3 Поташ 10 Рідке скло 20 Основними його недоліками є незадовільні зварювально-технологічні властивості і низький рівень механічних властивостей через дуже високий вміст дифузійного водню та шлакових включень. В якості прототипу нами обрано електрод ЕПС-АН1 (Авторське свідоцтво СРСР №1706821 МПК В23К 35/365), який дозволяє виконувати мокре підводне зварювання в усіх просторових положеннях, і покриття якого містить: польовий шпат 6...11 мармур 3...7 феромарганець 5...20 целюлоза 1,5...2,5 рутиловий концентрат решта Але зазначений електрод не забезпечує якісне формування багатопрохідних стикових швів. Покриття електроду-прототипу суто рутилового типу і створює короткі шлаки з високою температурою твердіння, що спричиняє утворення наплавлених валиків з підвищеним коефіцієнтом форми - валики майже трикутні, досить високі, не мають плавного переходу до поверхні попередньо наплавлених швів. При наплавленні наступних швів це призводить до виникнення дефектів у вигляді несплавлень, зашлаковувань, підрізів тощо. Крім того, зазначені електроди не забезпечують достатній рівень механічних властивостей металу шва. Задачею винаходу є забезпечення при зварюванні в усіх просторових положеннях якісного формування металу шва та показників механічних властивостей металу шва у відповідності до вимог „Специфікації з підводного зварювання” ANSI/AWS D3.6. Поставлена задача вирішується тим, що електрод складається зі стрижня із дроту Св.-08 та покриття, що містить рутиловий концентрат, польовий шпат та феросіліцій, в яке додатково введено флюорит, окис заліза, магнезит металургійний, марганець металічній, нікелевий порошок та карбоксиметилцелюлозу при такому співвідношенні компонентів(мас.%): Флюорит 20,0-27,5 рутиловий концентрат 20,0-33,5 окис заліза 13,5-27,5 польовий шпат 8,0-12,0 магнезит металургійний 6,0-8,0 марганець металічний 5,0-10,0 феросиліцій 0,5-2,0 нікелевий порошок 0,5-3,5 карбоксиметилцелюлоза 1,5-2,0 Коефіцієнт маси покриття складає 22...25%. Зниження температури твердіння шлаку, його подовження, а також збільшення кута змочування основного метала розплавленим досягнуто шляхом введення в покриття збалансованої кількості флюориту та окису заліза. Введення значної кількості фторидів забезпечує зниження вмісту водню в металі шва, десульфацію розплавленого металу, високий ступінь засвоєння 81057 4 легкоокислюваних елементів і разом з польовим шпатом сприяє утворенню шлакової корки, яка надійно захищає шов від навколишнього середовища, та одержанню гарного формування. Це технічне рішення - результат ретельного дослідження впливу компонентів потрійної системи СаF2-ТіО2-FeO на зварювальнотехнологічні властивості електродів для підводного мокрого зварювання. Сутність проведених дослідів ілюструє Фіг. 1, де на концентраційному трикутнику якісно відтворено характер впливу співвідношення інгредієнтів системи СаF2-ТіО2-FeO на зварювально-технологічні властивості електродів. Тут А - область оптимальних складів покриття електродів, які відповідають вимогам до виконання мокрого підводного зварювання в усіх просторових положеннях багатопрохідних стикових швів. Напрямок 1 - при такій зміні співвідношень інгредієнтів збільшується схильність до утворення зварних валиків трикутної форми, утворення твердої керамічної шлакової корки із схильністю до заклинювання при багатошаровому зварюванні стикових з’єднань, збільшення коефіцієнту посилення зварних валиків, погрублення лускатості, утворення дефектів у вигляді підрізів, шлакових включень при зварюванні багатопрохідних швів. Напрямок 2 - при такій зміні співвідношень інгредієнтів збільшується схильність до утворення твердої керамічної шлакової корки, високих нерівномірних груболускатих, а зрештою литих валиків округлої форми, погіршується відділення шлакової корки, з’являються великі краплі поряд зі швом, зростає напруга дуги, режим стає нестійким. Напрямок 3 - при такій зміні співвідношень інгредієнтів збільшується схильність до утворення валиків з малим коефіцієнтом посилення, дрібнолускатою поверхнею та плавним переходом до поверхні основного металу або попередньо наплавлених валиків, перенос розплавленого металу набуває дрібнокрапельного характеру, спостерігається утворення аморфноподібного шлакового покриття наплавлених валиків, яке легко видаляється щіткою, можливість якісного зварювання у просторових положеннях, відмінних від нижнього, обмежується. Таким чином межі вмісту флюориту, рутилового концентрату та окису заліза, а також їх співвідношення в покритті електроду, що пропонується в якості винаходу, визначено в ході дослідження шлакової системи СаF2-ТіО2-FeO і відповідає значенням області А оптимальних складів системи. З метою поліпшення стабілізації дугового проміжку та забезпечення сталого горіння дуги, як прямої, так і зворотної полярності, а також певного збільшення коефіцієнта форми, в покриття введено магнезит (у вигляді магнезиту металургійного), що також практично припиняє розбризкування. Введення магнезиту в кількості, яке перевищує прийняту межу, призводить до огрубления лускатості валиків і нерівномірності їх по висоті. 5 81057 Окис заліза при введенні в шлакову систему СаF2-ТіО2 знижує її температуру плавлення, а також коефіцієнт поверхневого натяжіння, що спричиняється до дрібнокрапельного переносу розплавленого металу і утворенню валиків з дрібнолускатою поверхнею і плавними переходами до основного металу, або металу попередньо наплавлених валиків. Введення в покриття пропонованого електроду FeO в кількості меншій від заявленої, призводить до утворення „горбатих” валиків. Перебільшення кількості FeO за пропоновану межу сприяє утворенню легкоплавких шлаків, які унеможливлюють якісне формування вертикальних і стельових швів. Введення FeO в пропонованій кількості в присутності фториду кальцію спричиняє утворення фторидів заліза, що також забезпечує додаткове зниження дифузійного водню в наплавленому металі. Введення польового шпату в зазначених межах спричиняє утворення достатньо щільної шлакової корки і сприяє поряд з магнезитом стабілізації дугового проміжку. Збільшення вмісту польового шпату над вказану межу призводить до утворення більш рідкоплинних шлаків великої маси, що утруднює зварювання в просторових положеннях. Введення марганцю і нікелю у прийнятих межах забезпечує одержання наплавленого металу, міцностні властивості якого не нижче за такі зварюваного металу. Феросиліцій забезпечує перехід необхідної кількості марганцю в наплавлений метал. Але перебільшення його вмісту вище пропонованої межі призводить до зменшених значень пластичності наплавленого металу, що обумовлено твердорозчинним зміцненням феритної матриці силіцієм. Для експериментальної перевірки технічного рішення, що пропонується, були виготовлені 5 партій електродів із стрижнями зі сталі Св.-08 діаметром 4мм, склад покриття яких приведено у Таблиці 1. Для оцінки зварювально-технологічних властивостей водолазом-зварником у лабораторному басейні на глибині 2м в усіх просторових положеннях зварювалися стикові зразки зі сталі Ст3 товщиною 14мм. Формування наплавленого металу оцінювалось за трибальною системою. Таблиця 2, з урахуванням зовнішнього вигляду, віддільності шлаку, характеру шлакової корки, розбризкування, стабільності горіння тощо. Аналіз отриманих результатів дозволяє зробити висновок, що електроди з покриттям запропонованого складу забезпечують задовільне формування багатошарових швів в усіх просторових положеннях. Компоненти флюорит 6 рутиловий концентрат окис заліза магнезит польовий шпат марганець металічний нікелевий порошок феросиліцій карбоксиметилцелюлоза 35 11 10 14 8 2 2 2 33,5 13 8 12 8 2 2 2 Зварювально-технологічні властивості е Покриття Зварювально-технол. властивості Можливість зварювання в нижньому (н), вертикальному (в) та стельовому (с) положеннях Формування металу швів, бали (трибальна система): нижнє вертикальне стельове 1 2 нвс нв 3 2 1 3 3 2 Для визначення механічних властивостей металу шва при зварюванні сталі Ст3 були виготовлені електроди зі стрижнями із дроту Св.08 на базі покриття №3, таблиця 1, в якому легуючі елементи змінювались в межах, представлених у Таблиці 3. Склад покриття електродів із стрижнями зі для випробування механічних властивостей Покриття 1 2 86 12 0 0 2 Компоненти Базова шихта марганець металічний нікелевий порошок феросиліцій карбоксиметилцелюлоза 87 10 0,5 0,5 2 Із зварних з’єднань у відповідності до вимог „Специфікації з підводного зварювання” ANSI/AWS D3.6 виготовлялись зразки типу Мі 12, ГОСТ 699666. Результати випробувань приведені в таблиці 4. Їхній аналіз свідчить, що електроди з покриттями №2-4 забезпечують високі показники пластичних та міцностних властивостей металу зварного з’єднання і задовольняють вимогам „Специфікації з підводного зварювання” ANSI/AWS D3.6 (d³12%, границя міцності металу шва більша за границю міцності основного металу). Механічні властивості зварних з’єднань, виконаних електрода Мех. властив.металу шва Склад покриття електродів, мас.% Границя міцності, sb, МПа Границя текучості, st, МПа Покриття 1 2 3 Відносне подовження, d , % 4 17 19,5 23 28 Покриття Таблиця 1 5 30 420 340 8 2 425 355 12 7 81057 8 Для визначення механічних властивостей металу шва при зварюванні в усіх просторових положеннях використовували електроди з покриттям №3, таблиця 3. Отримані результати наведені у таблиці 5. Таблиця 5 Механічні властивості металу швів при зварюванні в усіх просторових положеннях Просторове положення Нижнє Вертикальне стельове st, МПа 370 360 365 Механічні властивості sb, МПа 445 430 425 Таким чином, запропонований електрод дозволяє одержати в усіх просторових положеннях якісне зварне з’єднання з необхідним рівнем механічних властивостей при зварюванні під водою маловуглецевих та низьколегованих сталей і може бути рекомендований для застосування при ремонті підводних трубопроводів. d, % 14 12 12
