Абсорбер із внутрішнім випарним охолодженням

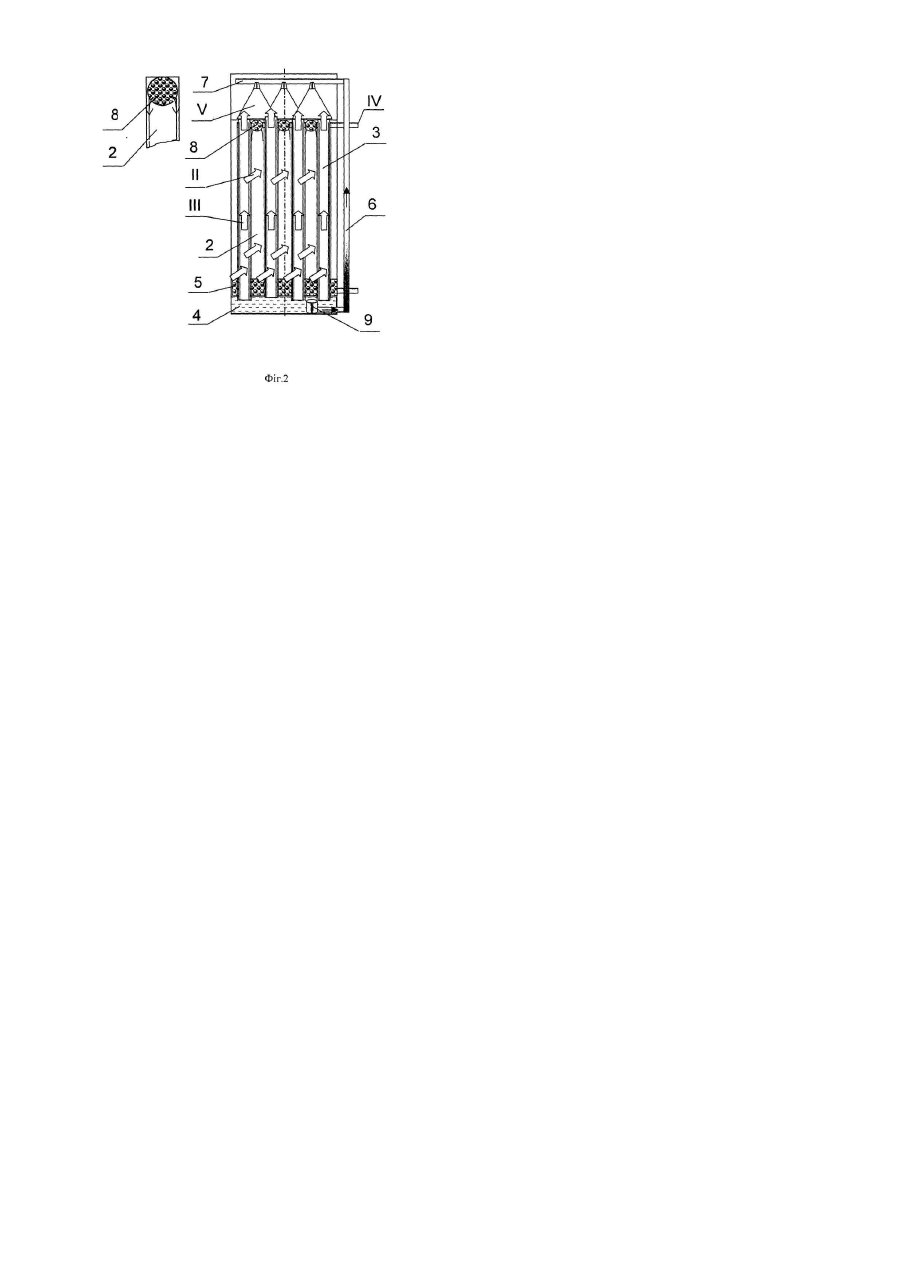

Винахід відноситься до області холодильної техніки й енергетики, включаючи абсорбційні холодильні системи і системи кондиціонування повітря, і призначені для осушення повітряного потоку. Відомий абсорбер із внутрішнім випарним охолодженням [Патент України №12595А, 1997p., B01D53/14], що включає насадку для контакту міцного розчину абсорбенту з осушуваним повітрям, а також пристрій для випарного охолодження води, що забезпечує відвід тепла абсорбції. Недоліком є необхідність у зовнішньому стосовно абсорбера пристрою, що забезпечує відвід тепла абсорбції і включає в себе, наприклад, градирню для випарного охолодження води і систему подачі води (насос) для охолодження абсорбера, а також теплообмінник, де реалізується охолодження. Такий пристрій має великі габарити і підвищені енерговитрати. Мета винаходу - забезпечення ізотермічності процесу абсорбції і збільшення ефективності осушуваного повітря. Поставлена мета досягається тим, що насадка абсорбера складається з елементів, що чергуються, призначених для руху осушуваного повітряного потоку і допоміжного повітряного потоку, причому елементи розташовані вертикально, верхня частина кожного елемента осушуваного потоку постачена розподільником міцного розчину абсорбенту, а нижня частина являє собою ємність для збору слабкого розчину абсорбенту, причому ємності всіх цих елементів об'єднані в загальну ємність, а елементи охолоджувальної частини призначені для руху допоміжного повітряного потоку, мають загальний розподільник води всіх елементів і загальну ємність для збору води, а також систему, що включає насос і рециркуляційний водяний контур. На Фіг.1, Фіг.2 представлений абсорбер із внутрішнім випарним охолодженням. Пристрій являє собою пакет насадки (1), що складається з вертикально розташованих елементів осушувальної частини абсорбера (2) і розміщених між ними елементів (3) охолоджувальної частини абсорбера. Всі елементи розташовані вертикально, при цьому елемент осушувальної частини (2) (Фіг.2) постачений розподільником міцного розчину абсорбенту (8) і ємністю для слабкого розчину абсорбенту (5), причому усі ємності об'єднані в єдину ємність слабкого розчину абсорбенту і контуром циркуляції абсорбенту (IV), а елементи охолоджувальної частини (3) мають загальний розподільник води (7) і загальну ємність для води (4), а також лінію рециркуляції води (V) у складі насоса (9) і рециркуляційного контуру (6), 11- підживлення свіжою водою випарного контуру для компенсації витрати води у зв'язку з її випаровуванням. Принцип роботи абсорбера (Фіг.1, 2) полягає в тому, що повний повітряний потік (І), потрапляючи в абсорбер, поділяється на два потоки: основний (II) та допоміжний (III). Основний (осушуваний) повітряний потік (II) вступає в основних елементах насадки (2) у безпосередній контакт зі стікаючою по внутрішніх поверхнях цих елементів абсорбера плівкою абсорбенту осушується. А в сусідніх каналах (3) допоміжний повітряний потік (III) вступає в прямий контакт зі стікаючою по внутрішній поверхні елемента (3) водяною плівкою й випарно прохолоджує її тим самим відводить тепло абсорбції від основних осушувальних елементів. Осушуваний повітряний потік подається споживачу. Даний винахід забезпечує ізотермічність процесу абсорбції і збільшення ефективності осушуваного повітря.
