Молотильний барабан
Номер патенту: 74677
Опубліковано: 16.01.2006
Автори: Деркач Олексій Дмитрович, Буря Олександр Іванович, Недовєсов Віктор Іванович, Данильченко Денис Олександрович
Формула / Реферат
Молотильний барабан, що включає підбичі з бичами у вигляді ребристого профілю, який відрізняється тим, що бичі, виготовлені із зносостійкого полімерного композиційного матеріалу, армованого металевою пластиною, причому остання розташована на відстані 0,3...1,0 мм від основи і поряд з отворами для кріплення бича до барабана має два ряди технологічних отворів для з'єднання з полімерною складовою.
Текст

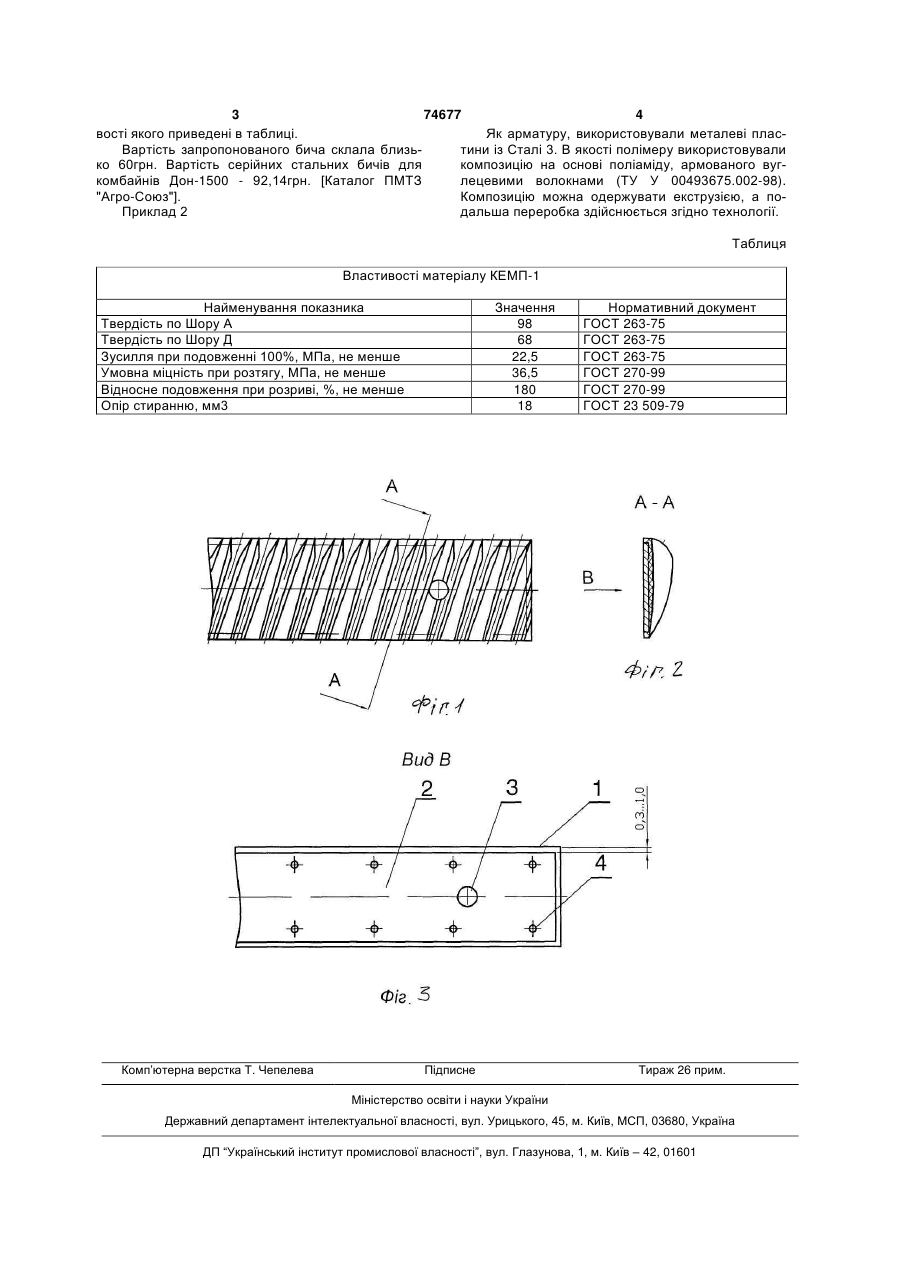

Молотильний барабан, що включає підбичі з бичами у вигляді ребристого профілю, який відрізняється тим, що бичі, виготовлені із зносостійкого полімерного композиційного матеріалу, армованого металевою пластиною, причому остання розташована на відстані 0,3...1,0мм від основи і поряд з отворами для кріплення бича до барабана має два ряди технологічних отворів для з'єднання з полімерною складовою. (19) (21) 2004021065 (22) 13.02.2004 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Буря Олександр Іванович, Деркач Олексій Дмитрович, Недовєсов Віктор Іванович, Данильченко Денис Олександрович (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 395043, 1973 SU 528907, 1976 3 74677 4 вості якого приведені в таблиці. Як арматуру, використовували металеві пласВартість запропонованого бича склала близьтини із Сталі 3. В якості полімеру використовували ко 60грн. Вартість серійних стальних бичів для композицію на основі поліаміду, армованого вугкомбайнів Дон-1500 - 92,14грн. [Каталог ПМТЗ лецевими волокнами (ТУ У 00493675.002-98). "Агро-Союз"]. Композицію можна одержувати екструзією, а поПриклад 2 дальша переробка здійснюється згідно технології. Таблиця Властивості матеріалу КЕМП-1 Найменування показника Твердість по Шору А Твердість по Шору Д Зусилля при подовженні 100%, МПа, не менше Умовна міцність при розтягу, МПа, не менше Відносне подовження при розриві, %, не менше Опір стиранню, мм3 Комп’ютерна верстка Т. Чепелева Значення 98 68 22,5 36,5 180 18 Підписне Нормативний документ ГОСТ 263-75 ГОСТ 263-75 ГОСТ 263-75 ГОСТ 270-99 ГОСТ 270-99 ГОСТ 23 509-79 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThreshing drum
Автори англійськоюBuria Oleksandr Ivanovych, Derkach Oleksii Dmytrovych, Nedoviesov Viktor Ivanovych
Назва патенту російськоюМолотильный барабан
Автори російськоюБуря Александр Иванович, Деркач Алексей Дмитриевич, Недовесов Виктор Иванович
МПК / Мітки
МПК: A01F 12/18
Мітки: молотильний, барабан
