Молотильний пристрій

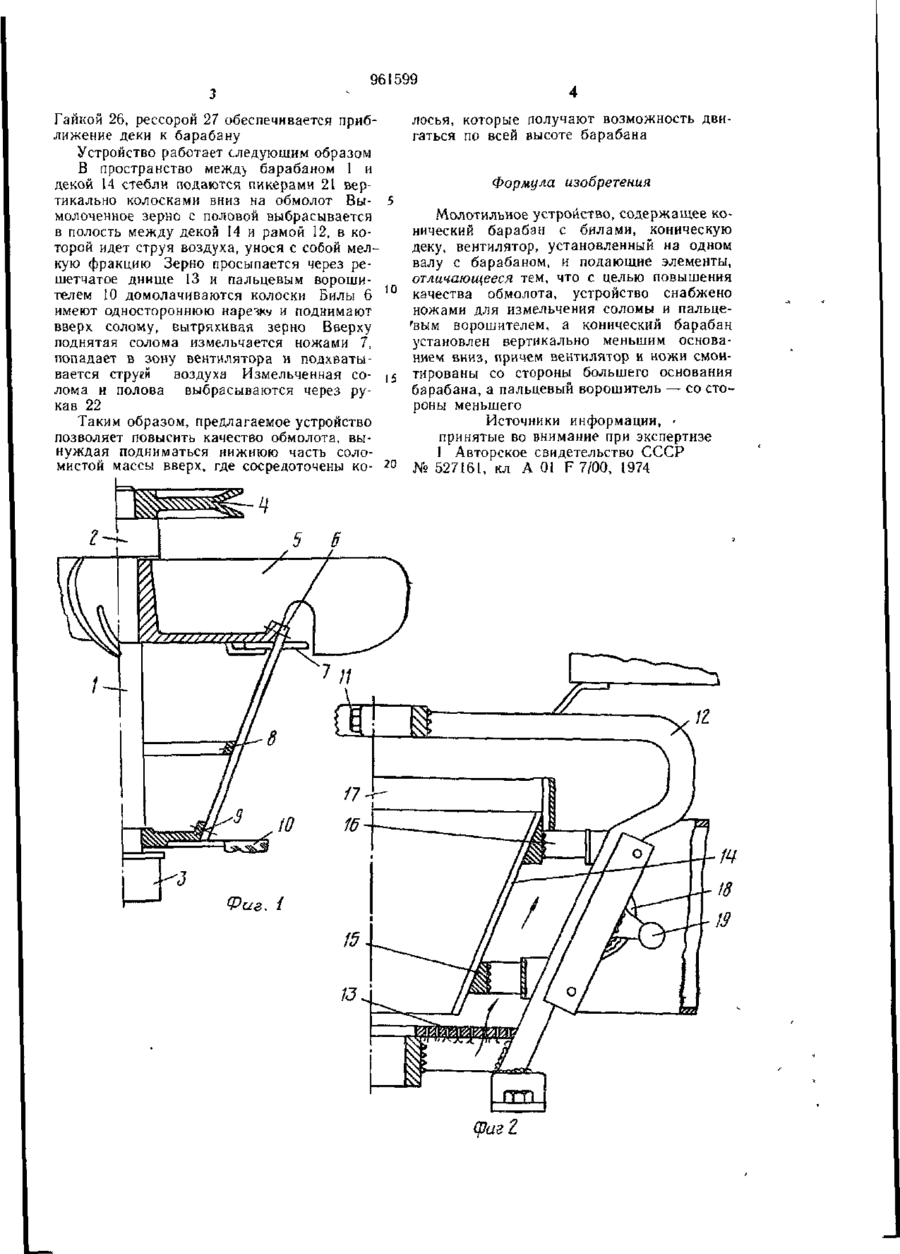

ПИСАНИЕ ИЗОіРЕТЕНИЯ Союз Советских Социалистических Республик К (П) 961599 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 08.12 80 (21) 3214744/30-15 с присоединением заявки № —Государственный комитет (51) М Кл 3 А 01 F 7/00 (23) Приоритет — СССР Опубликовано 30.09.82. по делам изобретений и открытий Бюллетень № 3 6 Дата опубликования описания 05 10.82 (53) УДК 631.361 .023(088.8) (72) Автор изобретения Н. Г. Чутчев UW (71) Заявитель (54) МОЛОТИЛЬНОЕ УСТРОЙСТВО 1 механизм изменения зазора между декой и Изобретение относится к сельскохозяйбарабаном. ственному машиностроению, преимущественно к устройствам для обмолота соломисМолотильное устройство состоит из котой массы, устанавливаемым на комбайне. нического барабана 1, установленного на верхнем 2 и нижнем 3 подшипнике, приводИзвестно молотильное устройство, содерного шкива 4, вентилятора 5; конический жащее конический барабан с билами, кобарабан 1 имеет билы 6 и ножи 7 для измельническую деку, вентилятор, установленный чения соломы, кольцо 8 жесткости, причем на одном валу с барабаном, и подающие нижнее крепление бил является днищем баэлементы [ 1] рабана 9, на котором закреплен пальцевый Недостатком известного устройства является невысокое качество обмолота из-за ю ворошитель 10 для измельчения недомологоризонтального расположения барабана ченных колосков. Болтами 11 стянуты две части рамы 12 с решетным днищем 13. На Цель изобретения — повышение качестраме 12 установлена коническая дека 14 ва обмолота. барабана с кольцами 15 жесткости, установПоставленная цель достигается тем, что ленными на кронштейнах 16. На деке вверху устройство снабжено ножами для измельче- 15 установлено отражательное кольцо 17 Зания соломы и пальцевым ворошителем, а зор дека — билы регулируется механизмом конический барабан установлен вертикаль18 рукояткой 19 Молотильное устройство имено меньшим основанием вниз, причем венет приемную камеру 20 для продвижения тилятор и ножи смонтированы со стороны стеблей вертикально колосками вниз пикебольшего основания барабана, а пальце- 20 рами 21. Кожух 22 создает камеру для отсовый ворошитель — со стороны меньшего. са соломы и половы в рукава 23 с заслонкой 24 для регулировки Прокладками 25 На фиг 1 изображен барабан, вид сбоку, надетыми на кронштейны 16 регулируется на фиг 2 — молотильное устройство; на эксцентричное смещение деки к барабану. фиг. 3 — то же, вид сверху, на фиг. 4 — 961599 Гайкой 26, рессорой 27 обеспечивается приближение деки к барабану Устройство работает следующим образом В пространство межд> барабаном 1 и декой 14 стебли подаются пикерами 21 вертикально колосками вниз на обмолот Вы- 5 молоченное зерно с половой выбрасывается в полость между декой 14 и рамой 12, в которой идет струя воздуха, унося с собой мелкую фракцию Зерно просыпается через решетчатое днище 13 и пальцевым ворошителем 10 домолачиваются колоски Билы 6 5 0 имеют одностороннюю нарезку и поднимают вверх, солому, вытряхивая зерно Вверху поднятая солома измельчается ножами 7, попадает в зону вентилятора и подхватывается струей воздуха Измельченная со- 15 лома и полова выбрасываются через рукав 22 Таким образом, предлагаемое устройство позволяет повысить качество обмолота, вынуждая подниматься нижнюю часть соломистой массы вверх, где сосредоточены ко- 2 0 лосья, которые получают возможность двигаться по всей высоте барабана Формула изобретения Молотильное устройство, содержащее конический барабан с билами, коническую деку, вентилятор, установленный на одном валу с барабаном, и подающие элементы, отличающееся тем, что с целью повышения качества обмолота, устройство снабжено ножами для измельчения соломы и пальце'вым ворошителем, а конический барабан установлен вертикально меньшим основанием вниз, причем вентилятор и ножи смонтированы со стороны большего основания барабана, а пальцевый ворошитель — со сто• роны меньшего Источники информации, принятые во внимание при экспертизе 1 Авторское свидетельство СССР № 527161, кл А 01 F7/00, 1974 фаг Z 961599 20 \ фиг Ц Составитель В Дяченко Редактор П Макаревич Техред А Бойкас Корректор Г Решетник Заказ 6936/2 Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
