Молотильний апарат

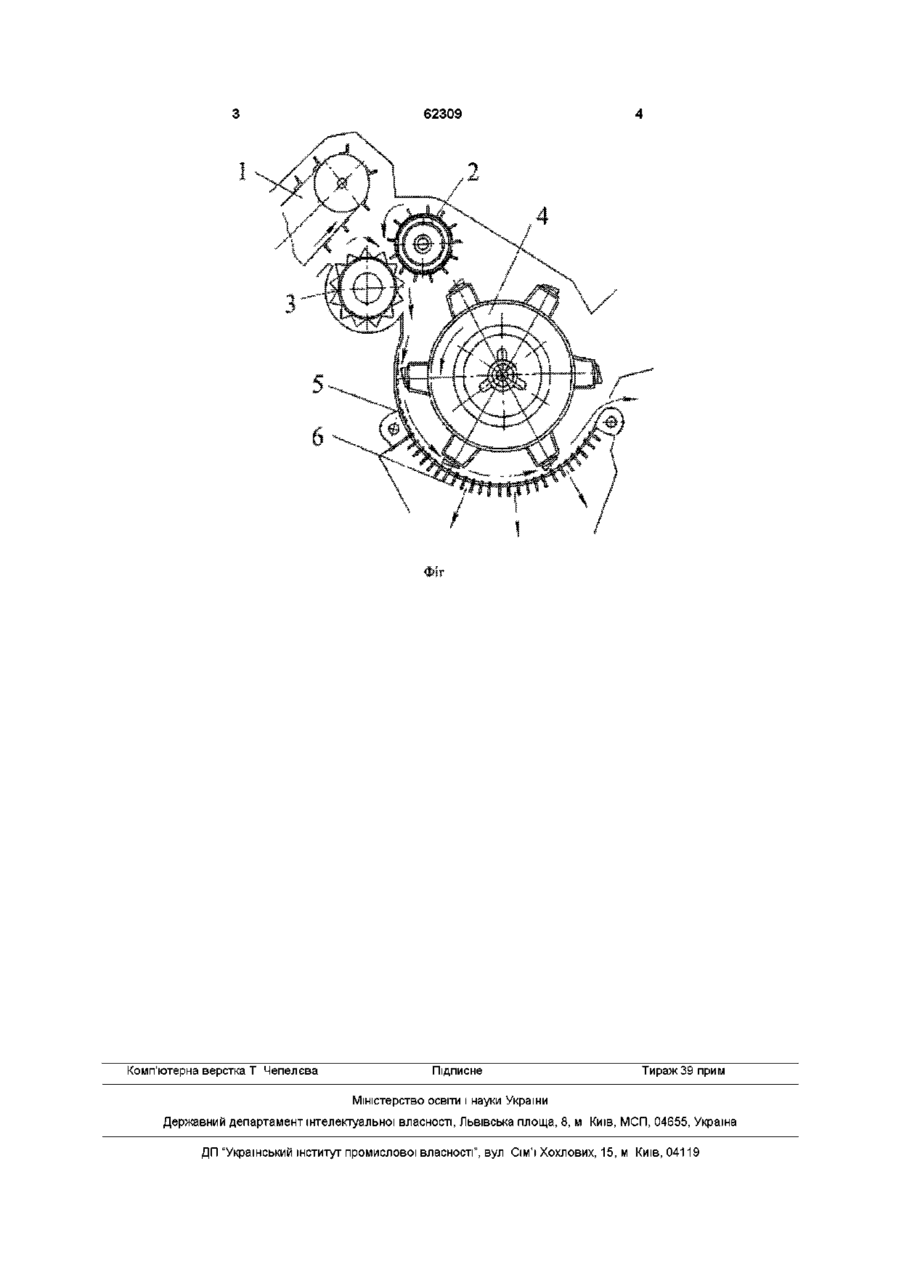

Молотильний апарат, який включає бильний молотильний барабан та решітчасту деку, яка частково охоплює його знизу, який відрізняється тим, що до передньої частини решітчастої деки закріплена глуха ребриста дека, а попереду неї встановлена пара ребристих вальців таким чином, що ребра одного вальця занурюються у западини іншого Винахід відноситься до галузі сільського господарства і може бути використаний в зернозбиральних комбайнах ся ефективний обмолот при сумісній роботі била та ребер глухої деки Після глухої деки хлібна маса потрапляє на решітчасту деку, де продовжується обмолот і відбувається сепарація зернового вороху На фіг зображений молотильний апарат Молотильний апарат включає похилий транспортер 1, верхній 2 і нижній 3 вальці, бильний молотильний барабан 4, глуху ребристу деку 5, решітчасту деку 6 Працює молотильний апарат так Хлібна маса за допомогою похилого транспортера 1, подається в зазор між верхнім 2 і нижнім 3 вальцями, які обертаються За рахунок різниці швидкостей ребра вальця 3 і западини вальця 2 шар хлібної маси отримує еластичний удар ребрами (пластинами) вальців з одночасним його згином і протиранням між ребрами вальців Від вальців хлібна маса подається в зазор між бильним молотильним барабаном 4 і глухою ребристою декою 5, де проходить активний обмолот хлібної маси Після чого хлібна маса потрапляє на решітчасту деку 6, де продовжується обмолот і відбувається сепарація зернового вороху ВІДОМІ МОЛОТИЛЬНІ апарати [1], які складаються із двох барабанів, двох односекційних дек, проміжного бітера і направляючої решітки Істотним недоліком такого молотильного апарата є встановлення двох молотильних барабанів, що значно підвищує металоємкість та енерговитрати на роботу молотильного апарата Також встановлення двох барабанів підвищує травмування зерна Мета винаходу - зменшення енерговитрат на роботу молотильного апарата та зменшення травмування зерна за рахунок щадящих режимів обмолоту хлібної маси, коли колові швидкості ребер вальців та бил не перевищують 20м/с, що є граничним для умов травмування зерна З цією метою в молотильному апараті встановлено два вальці, глуху ребристу деку, один молотильний барабан і решітчасту деку Встановлення вальців перед молотильним барабаном дозволяє за рахунок різниці швидкостей ребра та западини створювати для хлібної маси еластичний удар ребрами (планками) вальців з одночасним згином його між виступаючими ребрами суміжного вальця Від вальців хлібна маса подається до бильного молотильного барабана, який своїми билами захоплює и і спрямовує у молотильний зазор між барабаном і декою Під час захоплення било вдаряє по хлібній масі, що приводить до вимолоту, а потім за рахунок глухої ребристої деки відбуваєть Завдяки встановленню двох вальців і глухої решітчастої деки дозволяться зменшити енерговитрати на процес обмолоту зернового вороху та зменшити травмування зерна Джерело інформації 1 Портнов М Н Зерноуборочные комбайны М Агропромиздат, 1986 - 304с о со сч (О 62309 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
