Формула / Реферат

Система керованих запобіжників, що має запобіжник в кожній фазі, який містить корпус, де розміщена топка вставка, механічно та електрично послідовно з'єднана з термочутливим елементом, виконаним із матеріалу з ефектом пам'яті форми, яка відрізняється тим, що має блок керування, виходи якого з'єднані з струмовідводами кожного термочутливого елемента запобіжників, а входи - з електромережею та відповідними датчиками параметрів режимів роботи електрообладнання, а топка вставка запобіжника з однієї сторони корпуса з'єднана з контактним виводом, а з іншої - гальванічно розв'язана з термочутливим елементом через ізолюючі пластини і з'єднана гнучким ізольованим струмопроводом з іншим контактним виводом корпуса.

Текст

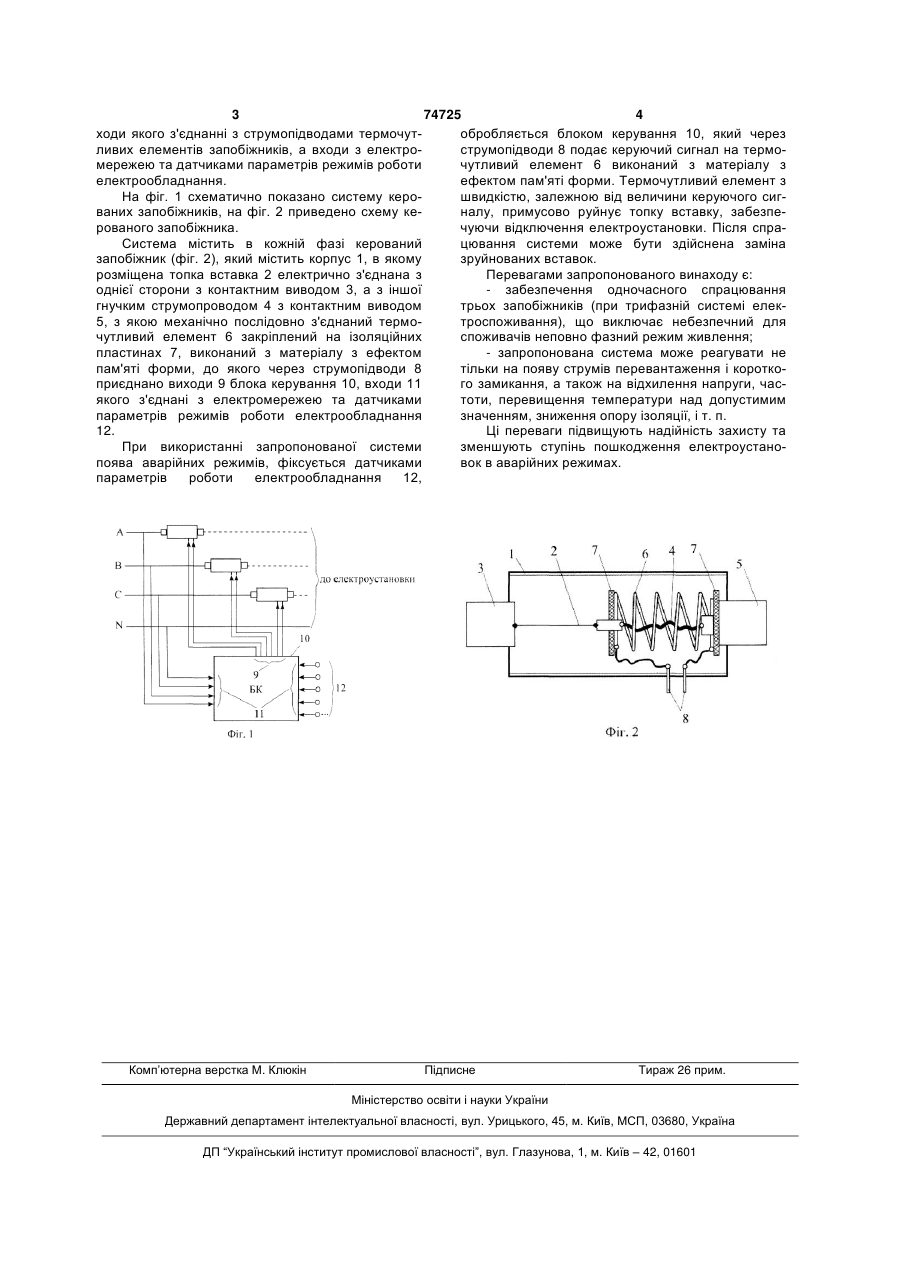

Система керованих запобіжників, що має запобіжник в кожній фазі, який містить корпус, де розміщена топка вставка, механічно та електрично 3 74725 4 ходи якого з'єднанні з струмопідводами термочутобробляється блоком керування 10, який через ливих елементів запобіжників, а входи з електрострумопідводи 8 подає керуючий сигнал на термомережею та датчиками параметрів режимів роботи чутливий елемент 6 виконаний з матеріалу з електрообладнання. ефектом пам'яті форми. Термочутливий елемент з На фіг. 1 схематично показано систему керошвидкістю, залежною від величини керуючого сигваних запобіжників, на фіг. 2 приведено схему кеналу, примусово руйнує топку вставку, забезперованого запобіжника. чуючи відключення електроустановки. Після спраСистема містить в кожній фазі керований цювання системи може бути здійснена заміна запобіжник (фіг. 2), який містить корпус 1, в якому зруйнованих вставок. розміщена топка вставка 2 електрично з'єднана з Перевагами запропонованого винаходу є: однієї сторони з контактним виводом 3, а з іншої - забезпечення одночасного спрацювання гнучким струмопроводом 4 з контактним виводом трьох запобіжників (при трифазній системі елек5, з якою механічно послідовно з'єднаний термотроспоживання), що виключає небезпечний для чутливий елемент 6 закріплений на ізоляційних споживачів неповно фазний режим живлення; пластинах 7, виконаний з матеріалу з ефектом - запропонована система може реагувати не пам'яті форми, до якого через струмопідводи 8 тільки на появу струмів перевантаження і короткоприєднано виходи 9 блока керування 10, входи 11 го замикання, а також на відхилення напруги, часякого з'єднані з електромережею та датчиками тоти, перевищення температури над допустимим параметрів режимів роботи електрообладнання значенням, зниження опору ізоляції, і т. п. 12. Ці переваги підвищують надійність захисту та При використанні запропонованої системи зменшують ступінь пошкодження електроустанопоява аварійних режимів, фіксується датчиками вок в аварійних режимах. параметрів роботи електрообладнання 12, Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Controlled fuse system

Автори англійською

Kozyrskyi Volodymyr Viktorovych

Назва патенту російською

Система управляемых предохранителей

Автори російською

Козырский Владимир Викторович

МПК / Мітки

МПК: H01H 85/00

Мітки: запобіжників, керованих, система
