Пристрій для контролю запобіжників

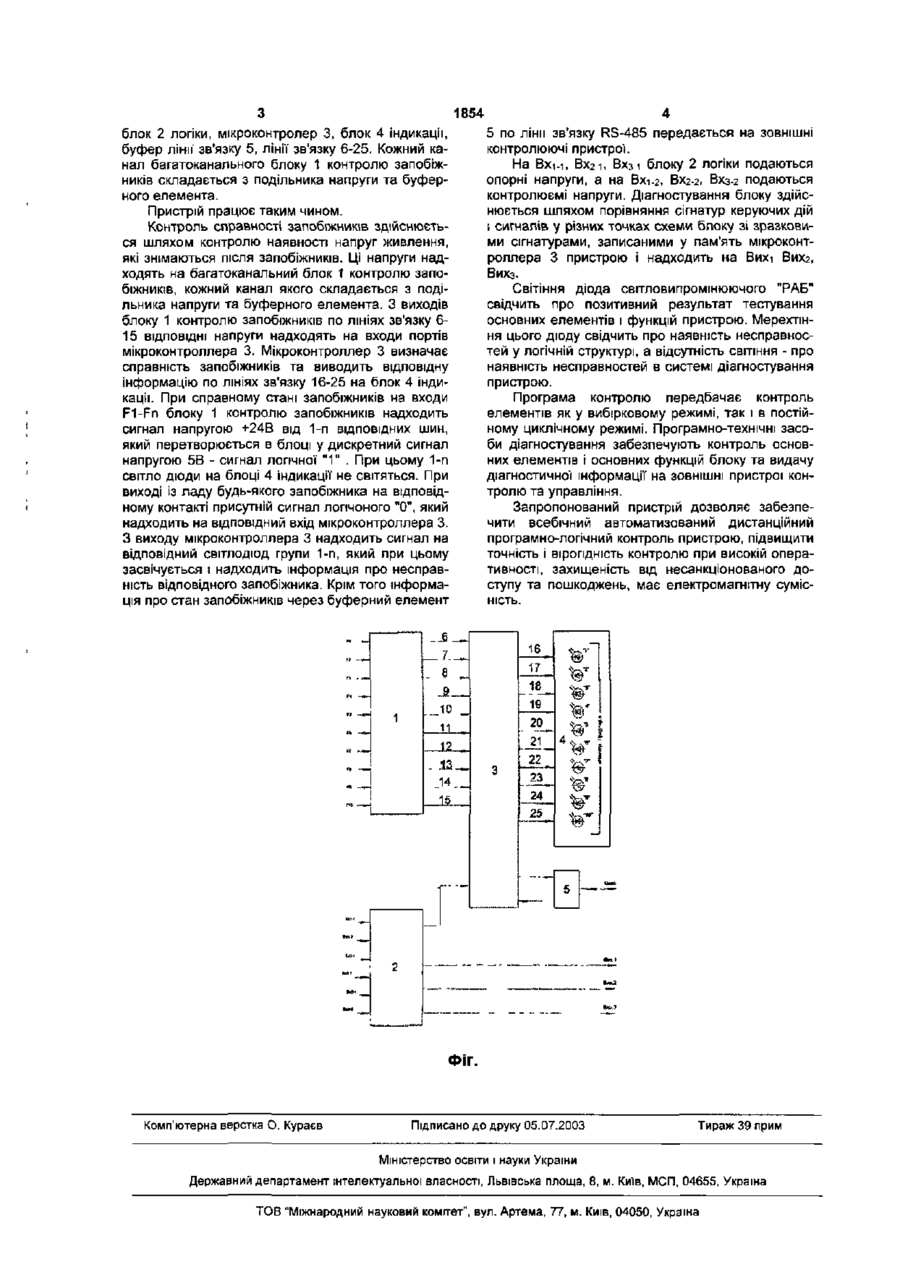

1. Пристрій для контролю запобіжників, який містить розташовані на друкованій платі запобіжники, блок для реалізації керуючих дій, блок Індикації, буфер ліній зв'язку, який відрізняється тим, що у пристрій введені багатоканальний блок контролю запобіжників, кожний канал якого складається з подільника напруги і буферного елемента, та блок логіки, який має шість входів та три виходи, а як блок для реалізації керуючих дій використаний мікроконтролер з великим ступенем інтеграції, при цьому 1-п виходи блока контролю запобіжників з'єднані з1-п входами портів мікроконтролера, 1-п виходи мікроконтролера з'єднані з 1-п входами блока індикації, один вільний вихід мікроконтролера з'єднаний з входом буфера лінії зв'язку, а вихід буфера лінії зв'язку з'єднаний з вільним входом мікроконтролера, крім того до мікроконтролера під'єднаний блок логіки. 2. Пристрій для контролю запобіжників за п. 1, який відрізняється тим, що друкована плата оснащена з боку встановлення електронної техніки металевою кришкою, а з боку пайки електронної техніки - металевим екраном. Корисна модель стосується пристроїв для контролю справності запобіжників і може бути використана в автоматизованих системах управління технологічними процесами ядерних електростанцій . Відомі пристрої для контролю апаратури , які вміщують велику кількість блоків і елементів, внаслідок чого є складними у виготовленні та роботі, вірогідність контролю таких пристроїв невисока. Найбільш близькими за технічною суттю до корисної моделі є блок контролю запобіжників ЗТ 3.087.882 ТУ виробництва Кіровоградського ЗАО "Радій", який вміщує розташовані на друкованій платі запобіжники, виходи яких через подільники напруги та елементи "або" підключені до входів світлодюдів, логічний елемент, який має дев'ять входів, на які подаються контрольовані та опорні напруги та три виходи. Електрична схема блоку складається з великої кількості дискретних елементів та мікросхем малого ступеню інтеграції, на яких зібрана багатофункціональна логіка блока. Блок виконаний на друкованій платі незахищеній від стороннього доступу та електромагнітного випромінювання, немає системи діагностики функціонування. Блок має недостатню швидкодію, низьку надійність і вірогідність контролю та обмежені функціональні можливості. В основу корисної моделі поставлено завдання підвищення вірогідності контролю шляхом введення нових конструктивних елементів та забез печення безперервного контролю запобіжників і розширення функціональних можливостей пристрою. Поставлене завдання вирішується шляхом створення пристрою для контролю запобіжників, який містить розташовані на друкованій платі запобіжники, блок для реалізації керуючих дій, блок індикації, буфер лінії зв'язку, в який введено багатоканальний блок контролю запобіжників, кожний канал якого складається з подільника напруги і буферного елементу та блоку логіки, який має шість входів і три виходи, а у якості блоку для реалізації керуючих дій використано микроконтроллер з великим ступенем інтеграції, при цьому 1-п виходи блока контролю запобіжників з'єднанні з 1-п входами портів мікроконтроллера, 1-п виходи мікроконтроллера з'єднанні з 1-п входами блоку індикації, один вільний вихід мікроконтроллера з'єднаний з входом буферу лінії зв'язку, а вихід буферу зв'язку з'єднаний з вільним входом мікроконтроллера, крім того до мікроконтроллера під'єднаний блок логіки. Друкована плата оснащена з боку встановлення електронної техніки металевою кришкою, а з боку пайки електронної техніки - металевим екраном. На кресленні (Фіг.) зображена функціональна схема пристрою для контролю запобіжників. Пристрій для контролю запобіжників містить багатоканальний блок 1 контролю запобіжників, 00 1854 блок 2 логіки, м ікро контролер 3, блок 4 індикації, буфер лінії' зв'язку 5, лінії зв'язку 6-25. Кожний канал багатоканального блоку 1 контролю запобіжників складається з подільника напруги та буферного елемента. Пристрій працює таким чином. Контроль справності запобіжників здійснюється шляхом контролю наявності напруг живлення, які знімаються після запобіжників. Ці напруги надходять на багатоканальний блок 1 контролю запобіжників, кожний канал якого складається з подільника напруги та буферного елемента. З виходів блоку 1 контролю запобіжників по лініях зв'язку 615 ВІДПОВІДНІ напруги надходять на входи портів мікроконтроллера 3. Мікроконтроллер 3 визначає справність запобіжників та виводить відповідну Інформацію по лініях зв'язку 16-25 на блок 4 індикації. При справному стані запобіжників на входи F1-Fn блоку 1 контролю запобіжників надходить сигнал напругою +24В від 1-п ВІДПОВІДНИХ ШИН, який перетворюється в блоці у дискретний сигнал напругою 5В - сигнал логічної " 1 " . При цьому 1-п світло діоди на блоці 4 індикації не світяться. При виході із паду будь-якого запобіжника на відповідному контакті присутній сигнал лопчоного "0", який надходить на ВІДПОВІДНИЙ ВХІД мікроконтроллера 3. З виходу мікроконтроллера 3 надходить сигнал на відповідний світлодюд групи 1-п, який при цьому засвічується і надходить інформація про несправність відповідного запобіжника. Крім того інформація про стан запобіжників через буферний елемент 5 по лінії зв'язку RS-485 передається на зовнішні контролюючі пристрої. На Вхы, Вх 2 і, Вхзі блоку 2 логіки подаються опорні напруги, а на Вхі-2, Вх2-2- Вхз-2 подаються контролюємі напруги. Діагностування блоку здійснюється шляхом порівняння сігнатур керуючих дій і сигналів у різних точках схеми блоку зі зразковими сігнатурами, записаними у пам'ять мікроконтроллера 3 пристрою і надходить на Вихі Вихг, Вихз. Світіння діода світловипромінюючого "РАБ" свідчить про позитивний результат тестування основних елементів і функцій пристрою. Мерехтіння цього діоду свідчить про наявність несправностей у логічній структурі, а відсутність СВІТІННЯ - про наявність несправностей в системі діагностування пристрою. Програма контролю передбачає контроль елементів як у вибірковому режимі, так і в постійному циклічному режимі. Програмно-технічні засоби діагностування забезпечують контроль основних елементів і основних функцій блоку та видачу діагностичної інформації на ЗОВНІШНІ пристрої контролю та управління. Запропонований пристрій дозволяє забезпечити всебічний автоматизований дистанційний програмно-логічний контроль пристрою, підвищити точність і вірогідність контролю при високій оперативності, захищеність від несанкціонованого доступу та пошкоджень, має електромагнітну сумісність. ФІГ. Комп'ютерна верстка О. Кураєв Підписано до друку 05.07.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
