Система місткостей для щонайменше двох речовин

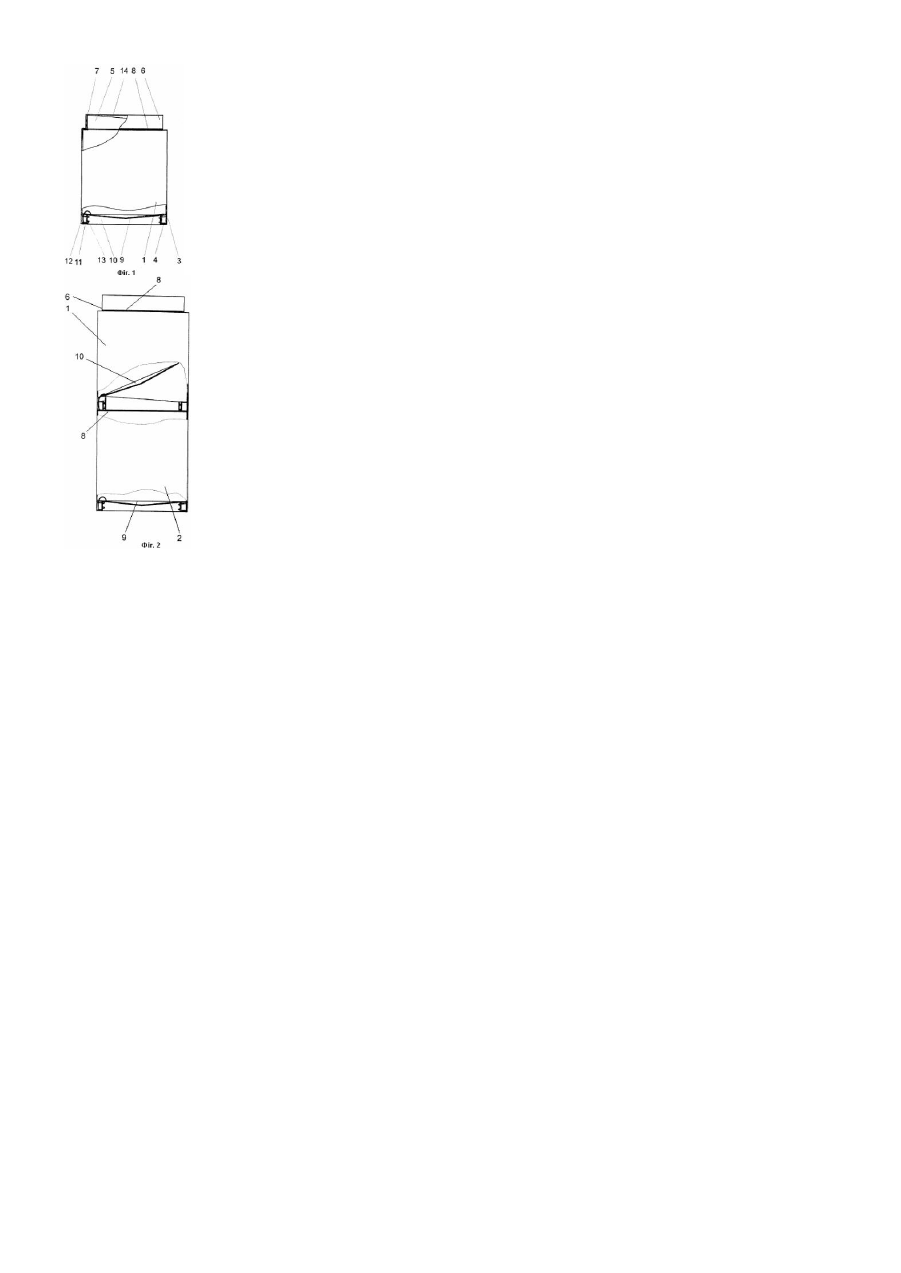

Корисна модель відноситься до тари і може використовува тися як одноразова тара для упаковування, зберігання та змішування щонайменше двох речовин, при чому кожна речовина знаходиться в окремій місткості, які перед використанням змішуються. Відома система місткостей для зберігання щонайменше двох речовин [патент RU №2230695 С2, B65D25/08, "Система ёмкостей для по меньшей мере двух ве ществ и способ их объединения", 2004]. Місткості з'єднують одну з одною у закритому стані, причому їхні затвори звернені один до одного. Між ними встановлений проміжний затвор. Шляхом відносного переміщення місткості можна відкрити із забезпеченням сполучення їхніх вн утрішні х порожнин, при чому здійснюється переміщення і змішування речовин, що містяться в кожній місткості. Конструкція системи складна і економічно недоцільна для одноразового використання. За прототип корисної моделі вибраний багатокамерний посуд для збереження та змішування щонайменше двох речовин [патент RU №2184058 С2, B65D25/08, "Многокамерный сосуд-дозатор для хранения, по меньшей мере, двух ве ществ, смешивания этих веществ непосредственно перед употреблением и дозирования смеси", 2002]. Трубчастий корпус посудини має кришку і пристрій із диска і суцільної периферичної закраїни, що герметично закриває корпус і поділяє останній на дві камери, кожна з яких містить речовину. Констр укція корпусу і клапана виключає можливість роздільного використання камер посудини та їх вмісту, а також не передбачує варіанти комбінацій змішування різних речовин. В основу корисної моделі поставлено задачу в конструкції багатокамерного посуду шляхом введення з'єднувальних елементів забезпечити розширення сфери використання системи місткостей для двох і більше речовин. Поставлена задача досягається тим, що в системі місткостей для щонайменше двох речовин, кожна з яких містить трубчастий корпус з донним та вхідним краєм, останній з яких закритий кришкою, і принаймні одна з них клапан, виконаний у формі диска та суцільної периферичної закраїни, що знаходиться усередині місткості і герметично закриває корпус, клапан розташований на донному краї корпусу принаймні однієї з місткостей, внутрішня поверхня периферичної закраїни якого виконана різьбовою з можливістю з'єднання з різьбовою поверхнею вхідного краю корпусу іншої місткості. Причому, диск може бути виконаний у вигляді конуса і з того же матеріалу що й корпус. Крім того, диск виконаний як одне ціле з периферичною закрайкою або герметично контактує з нею за рахунок внутрішнього тиску в місткості. Також, диск з'єднаний з корпусом пружинним або еластичним елементом. В свою чергу, кришка виконана з різьбовою поверхнею і між нею і корпусом установлена прокладка, торцева поверхня вхідного краю якого виконана косим зрізом. Вище перераховані нові ознаки (розташування клапана, наявність різьбової поверхні на вхідному і донному краю корпусу) при взаємодії з відомими ознаками (трубчастий корпус, кришка, клапан) забезпечують виявлення нових те хнічних властивостей винаходу і одержання технічного результату - розширення сфери використання системи місткостей для двох і більше речовин. На Фіг.1 показаний загальний вид місткості, поздовжній розріз; на Фіг.2 - система з двох місткостей при змішуванні речовин, що містяться в них, поздовжній розріз. Система місткостей складається як мінімум з двох місткостей 1 і 2, які можуть бути конструктивно ідентичними, що забезпечує створення системи при з'єднанні двох і більше місткостей. При виконанні місткості 2 без клапана система буде складатися лише з двох місткостей. Місткість 1, а це може бути пластикова пляшка одноразового використання, складається з трубчастого корпусу 3 з донним 4 та вхідним 5 краєм, останній з яких закритий кришкою 6. Кришка 6 виконана з різьбовою поверхнею 7 і між нею і корпусом 3 установлена прокладка 8. На донному краї 4 корпусу 3 у середині місткості 1 розташований клапан 9, виконаний у формі диска 10 та суцільної периферичної закрайки 11. Диск 10 може бути виконаний у вигляді конуса і з того же матеріалу що й корпус 3. Диск 10 може бути виконаний як одне ціле з периферичною закраїною 11 або таким, який герметично контактує а нею за рахунок внутрішнього тиску в місткості 1. Диск 10 з'єднаний з корпусом 3 пружинним або еластичним елементом 12. Внутрішня поверхня 13 і периферичної закрайки 11 виконана різьбовою, а торцева поверхня 14 вхідного краю 5 корпусу 3 місткості - косим зрізом. При використанні як тара місткості 1, речовина, якою вона наповнена, заправляється і видаляється знеї через вхідний край 5 при знятій кришці 6. При використанні системи з двох місткостей, наприклад для наповнення газованою водою і льодом, кожна місткість заповнюється своєю речовиною і зберігаються окремо. При необхідності змішування речовин перед споживанням в донний край 4 місткості 1 вставляється вхідний край 5 місткості 2 при попередньо відкритій кришці 6 і зовнішньою різьбовою поверхнею 7 звертається в внутрішню різьбову поверхню 13. При завершенні з'єднання торцева поверхня 14 вихідного краю 5 впирається в диск 10 клапана 9 і, у варіанті виконання диска як одне ціле з периферичною закрайкою 11, відриває його від неї (косий зріз торцевої поверхні 14 забезпечує розгерметизацію місткості 1 поступово з прикладанням невеликого зусилля), а у варіанті притиснення диска за рахунок внутрішнього тиску в місткості 1, відкриває його пересилюючи тиск, і тим самим з'єднуючи вн утрішні об'єми двох місткостей. При цьому відбувається змішування двох речовин, що знаходяться в місткостях 1 і 2. Герметичність з'єднання забезпечується прокладкою 8. Після відкривання клапана диск утримується біля корпусу елементом 12. При використанні системи з трьох і більше місткостей до з'єднаннях двох по описаному вище порядку приєднується третя і т.д. При цьому відбувається змішування всіх речовин, що знаходяться в місткостях.
