Протектор пневматичної великогабаритної шини

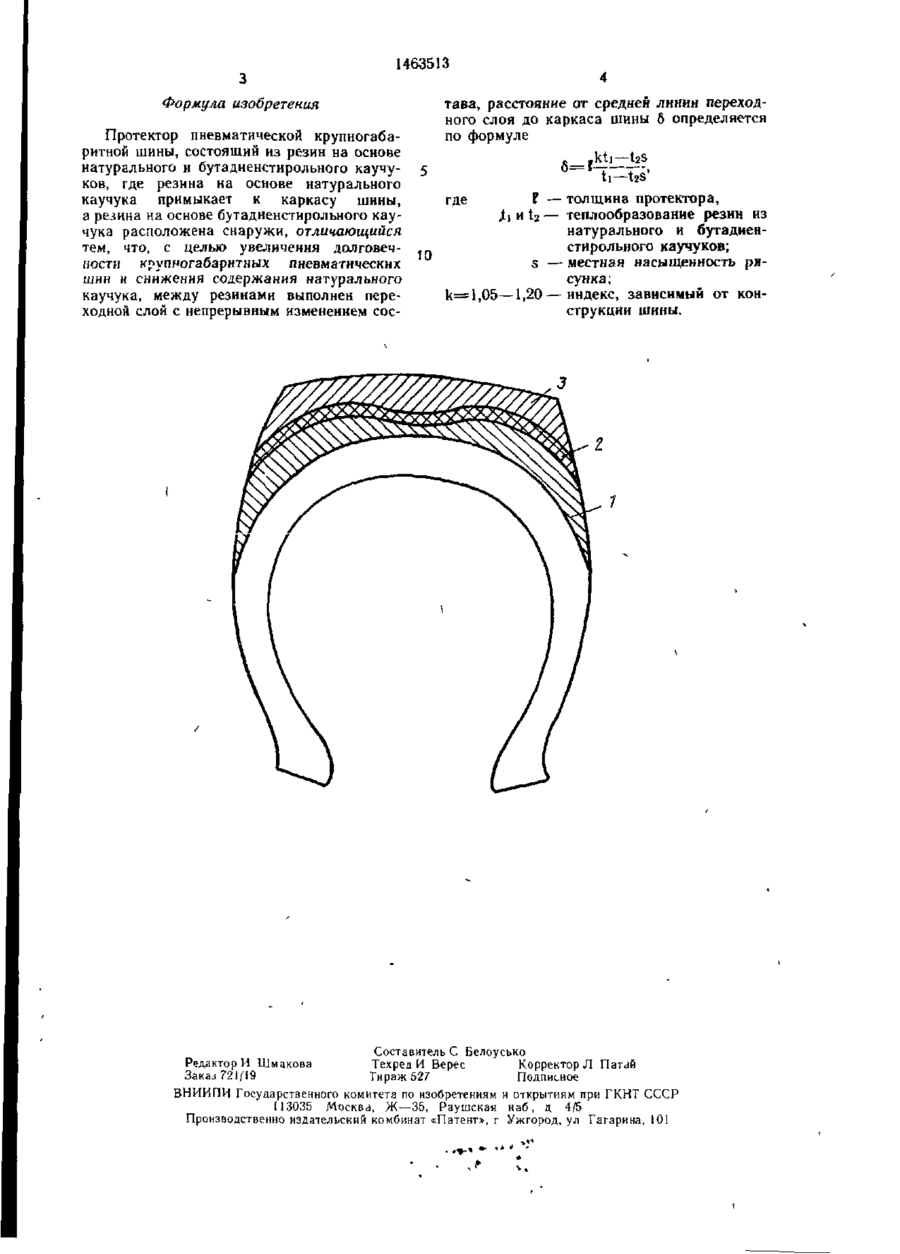

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1463513 (51) 4 А1 В 60 С 11 /00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ l (21) 4263742/2341 " * (22) 30.03.87 (46) 07.03.89. Бюл. № 9 (71) Научно-исследовательский институт крупногабаритных шин (72) 3 С Скорняков, Ю П. Завьялов, А. А. Хоменя, В. Р. Шафир и И. В. Кура шик (53) 629.113.012(088.8) (56) Заявка Великобритании № 1318755, кл. В 60 С 11/00, 1973. (54) ПРОТЕКТОР ПНЕВМАТИЧЕСКОЙ КРУПНОГАБАРИТНОЙ ШИНЫ (57) Изобретение относится к шинной промышленности и может быть использовано преимущественно для крупногабаритных шин карьерного автомобильного транспорта Цель изобретения — повышение долговеч ности крупногабаритных пневматических шин и снижение содержания дорогостоящего натурального каучука. Протектор выполнен из резин на основе натурального и бутадиенстирольного каучуков, где резина на основе натурального каучука примыкает к каркасу шины, а на основе бутадиенстирольного расположена снаружи, между этими слоями из разных резин имеется переходной слой, изменение состава которого происходит непрерывно по экспоненциальному закону, а расстояние от средней линии переходного слоя до каркаса шины определяется по закону 6 = E ( k t i — t 2 s ) / ( t i — t 2 s ) , где ї — толщина протектора; ti и U — теплообразования резин из НК и БСК; s — местная насыщенность рисунка; к=1,05—1,20 — индекс, зависимый от конструкции шины. 1 ил. 1 Изобретение относится к шинной промышленности и может быть использовано преимущественно для крупногабаритных шин карьерного автомобильного транспорта. ходного слоя до каркаса шины определяется по закону Цель изобретения — увеличение долговечности крупногабаритных пневматических шин и снижение содержаний натурального каучука. На чертеже „изображена шина с предлагаемым протектором, разрез Протектор имеет граничащий с каркасом слой f резины на основе натурального каучука (НК), переходной слой 2 на основе различных комбинаций НК и бутадиенстирольного каучука (БСК), слой 3 резины верхней части на основе БСК где Изменение состава переходной зоны происходит постепенно по экспоненциальному закону и расстояние от средней Г —толщина протектора; ti и t2 — теплообразования резин из НК и БСК, s — местная насыщенность рисунка; к=1,05—1,20—индекс, определяемый конструкцией шины. Профиль слоев на основе НК и толщина переходного слоя зависят от типоразмера шины и рецептуры применяемых резин. Так, для шин 33.00-51 применялась резина на основе НК с теплообразованием 2б°С и на основе БСК — 37°С Толщина переходного слоя 26 мм. Оставшаяся часть протектора изготавливалась из резин на основе БСК. 1463513 Формула изобретения Протектор пневматической крупногабаритной шины, состоящий из резин на основе натурального и бутадиенстирольного каучуков, где резина на основе натурального каучука примыкает к каркасу шины, а резина на основе б>тадиенстирольного каучука расположена снаружи, отличающийся тем, что, с целью увеличения долговечности крупногабаритных пневматических шин и снижения содержания натурального каучука, между резинами выполнен переходной слой с непрерывным изменением сос тава, расстояние от средней линии переходного слоя до каркаса шины 6 определяется по формуле -ktj—t 2 s ti—t 2 s где ? — толщина протектора, ,tj и t 2 — теплообразование резин из натурального и бутадиенстирольного каучуков; 10 s — местная насыщенность рисунка; к=1,05—1,20—индекс, зависимый от конструкции шины. я Составитель С Белоусько Редактори Шмакова Техред И Верес Корректор Л Пат аи 3 721/I9 Тираж 527 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгород, у л Гагарина, 101 •••*
