Відстійник

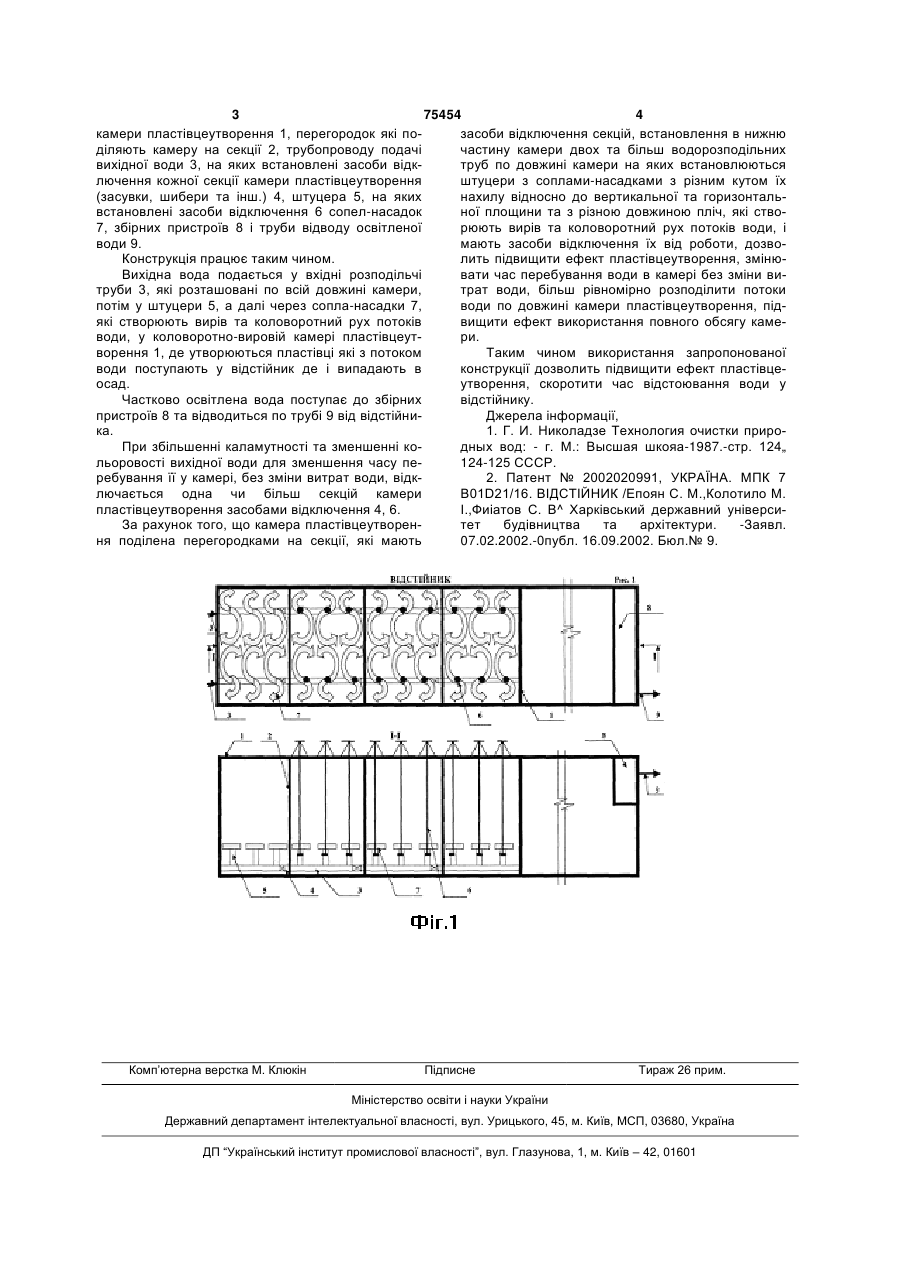

1. Відстійник, що включає відстійний резервуар з вбудованою камерою пластівцеутворення, в нижній частині якої розташована водорозподільна труба, на якій встановлені штуцери з сопламинасадками, який відрізняється тим, що камера пластівцеутворення поділена перегородками на секції і містить додатково одну або більше водорозподільних труб, які мають штуцери з сопламинасадками, при цьому труби розташовані по довжині камери, а кожне сопло-насадка має плечі різної довжини, кожна секція і штуцери сопелнасадок мають засоби відключення від роботи. 2. Відстійник за п.1, який відрізняється тим, що сопла-насадки встановлені під різними кутами нахилу відносно вертикальної та горизонтальної площини. Винахід відноситься до споруд очищення природних та стічних вод і може бути використаний у системах господарсько-питного і промислового водопостачання. Відома конструкція відстійника з вбудованою камерою пластівцеутворення зашламленого типу з вертикальними перегородками [1]. Недоліком цієї конструкції є неможливість рівномірного розподілу потоків води по камері пластівцеутворення, тому що вихід води відбувається з отворів в трубі які розподіляють воду. Найбільш близькою до конструкції, що пропонується, за технічною суттю і результату є конструкція відстійника для очищення природних та стічних вод, що включає, вбудовану камеру пластівцеутворення коловоротно-вирового типу з встановленими штуцерами з соплами насадками, які створюють вирів та коловоротний рух потоків води [2]. Недоліками вказаного відстійника є неможливість рівномірного розподілу потоків води по довжині камери пластівцеутворення, змінювання часу перебування води у камері без зміни витрат води, недостатнє використання повного обсягу камери. Нами поставлена задача підвищення ефекту пластівцеутворення, змінювання часу перебуван ня води у камері без зміни витрат води, більш рівномірного розподілу потоків води по довжині камери пластівцеутворення, підвищення ефекту використання повного обсягу камери. Задача вирішується за рахунок того, що камера пластівцеутворення поділена перегородками на секції, які мають засоби відключення секції, встановлення в нижню частину камери двох та більш водорозподільних труб по довжині камери на яких встановлюються штуцери з соплами-насадками з різним кутом їх нахилу відносно до вертикальної та горизонтальної площини та з різною довжиною пліч, які створюють вирів та коловоротний рух потоків води, і мають засоби відключення їх від роботи. Довжина плеча сопел-насадок які розташовані біля стіни камери менша за довжину плеча розташованого ближче до середини камери. Ці насадки можуть створювати одночасно рух потоків води в одному напрямку , або кожний штуцер з соплом насадкою може направляти потік води в протилежний бік в порівнянні з сусіднім сопломнасадкою. На фіг.1 представлена конструкція відстійника з вбудованою камерою пластівцеутворення коловоротно-вирового типу . Відстійник складається з коловоротно-вирової (19) UA (11) 75454 (13) C2 (21) 20040402727 (22) 15.04.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Епоян Степан Михайлович, Колотило Микола Іванович, Філатов Сергій Володимирович (73) Харківський державний технічний університет будівництва та архітектури (56) UA 49664 A, 16.09.2002 UA 60140 A, 60140 A, 15.09.2003 RU 2019259 C1, 15.09.1994 SU 1673160 A1, 30.08.1991 US 4927543 A, 22.05.1990 JP 11244870, 14.09.1999 Николадзе Г.И. Технология очистки природных вод. - М.: Высшая школа, 1987. - C. 120-128 3 75454 4 камери пластівцеутворення 1, перегородок які позасоби відключення секцій, встановлення в нижню діляють камеру на секції 2, трубопроводу подачі частину камери двох та більш водорозподільних вихідної води 3, на яких встановлені засоби відктруб по довжині камери на яких встановлюються лючення кожної секції камери пластівцеутворення штуцери з соплами-насадками з різним кутом їх (засувки, шибери та інш.) 4, штуцера 5, на яких нахилу відносно до вертикальної та горизонтальвстановлені засоби відключення 6 сопел-насадок ної площини та з різною довжиною пліч, які ство7, збірних пристроїв 8 і труби відводу освітленої рюють вирів та коловоротний рух потоків води, і води 9. мають засоби відключення їх від роботи, дозвоКонструкція працює таким чином. лить підвищити ефект пластівцеутворення, змінюВихідна вода подається у вхідні розподільчі вати час перебування води в камері без зміни витруби 3, які розташовані по всій довжині камери, трат води, більш рівномірно розподілити потоки потім у штуцери 5, а далі через сопла-насадки 7, води по довжині камери пластівцеутворення, підякі створюють вирів та коловоротний рух потоків вищити ефект використання повного обсягу камеводи, у коловоротно-вировій камері пластівцеутри. ворення 1, де утворюються пластівці які з потоком Таким чином використання запропонованої води поступають у відстійник де і випадають в конструкції дозволить підвищити ефект пластівцеосад. утворення, скоротити час відстоювання води у Частково освітлена вода поступає до збірних відстійнику. пристроїв 8 та відводиться по трубі 9 від відстійниДжерела інформації, ка. 1. Г. И. Николадзе Технология очистки прироПри збільшенні каламутності та зменшенні кодных вод: - г. М.: Высшая шкояа-1987.-стр. 124„ льоровості вихідної води для зменшення часу пе124-125 СССР. ребування її у камері, без зміни витрат води, відк2. Патент № 2002020991, УКРАЇНА. МПК 7 лючається одна чи більш секцій камери B01D21/16. ВІДСТІЙНИК /Епоян С. М.,Колотило М. пластівцеутворення засобами відключення 4, 6. І.,Фиіатов С. В^ Харківський державний універсиЗа рахунок того, що камера пластівцеутворентет будівництва та архітектури. -Заявл. ня поділена перегородками на секції, які мають 07.02.2002.-0публ. 16.09.2002. Бюл.№ 9. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
