Завантажити PDF файл.

Формула / Реферат

Відстійник, що включає відстійний резервуар з вбудованими камерами пластівцеутворення розширюваного перерізу, який відрізняється тим, що камера пластівцеутворення розширюється зверху та знизу до середини, де відбувається вихід потоку води, та має встановлені на кожному штуцері декілька ярусів сопел-насадок, розташованих у верхній та нижній частині камери пластівцеутворення.

Текст

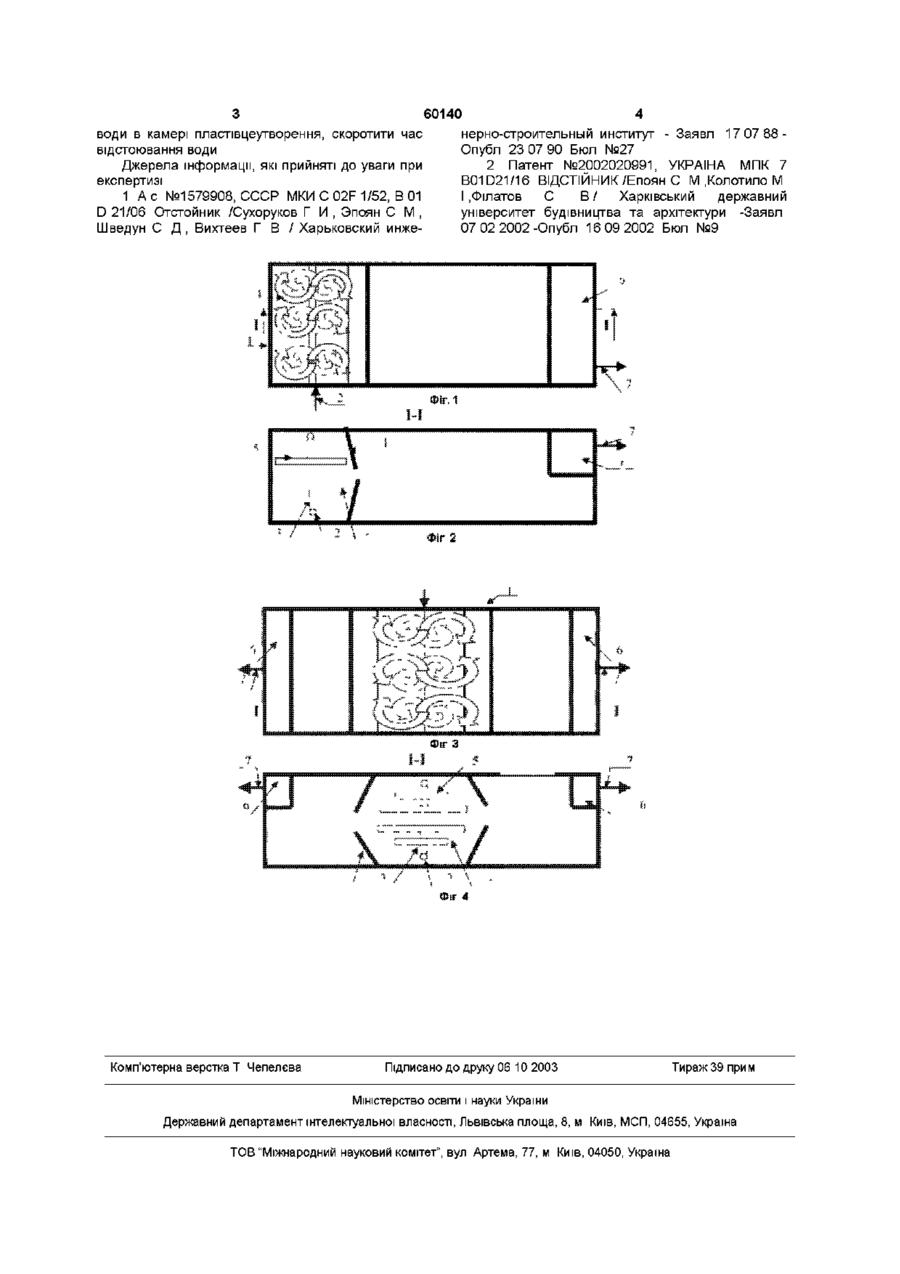

ВІДСТІЙНИК, ЩО включає ВІДСТІЙНИЙ резервуар з (22) 06 02 2003 (24)15 09 2003 (46) 15 09 2003, Бюл № 9, 2003 р (72) Епоян Степан Михайлович, Колотило Микола Іванович, Філатов Сергій Володимирович (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ вбудованими камерами пластівцеутворення розширюваного перерізу, який відрізняється тим, що камера пластівцеутворення розширюється зверху та знизу до середини, де відбувається вихід потоку води, та має встановлені на кожному штуцері декілька ярусів сопел-насадок, розташованих у верхній та нижній частині камери пластівцеутворення Винахід відноситься до споруд очистки природних та стічних вод і може бути використаний в системах господарсько-питного і промислового водопостачання Відома конструкція відстійника з вбудованою камерою пластівцеутворення розширюючогося перерізу [1] Недоліком цієї конструкції є неможливість рівномірного розподілу потоків води по камері пластівцеутворення Найбільш близькою до конструкції, що пропонується, по технічній суті і результату є конструкція відстійника для очищення природних та стічних вод, що включає камеру пластівцеутворення з встановленими штуцерами з соплами-насадками , які створюють вировий рух потоків води [2] Недоліками вказаного відстійника є недосить рівномірний вихід води по перерізу відстійника тому, що вода поступає у верхню частину відстійника, присутність вирового руху потоків води при виході и з камери пластівцеутворення Нами поставлена задача підвищення ефекту пластівцеутворення, більш рівномірного виходу потоку води по перерізу відстійника, загасити вировий рух потоку води при виході її з камери пластівцеутворення Задача вирішується за рахунок того, що камера пластівцеутворення розширюється зверху та знизу до середини, де відбувається вихід потоку води, та має встановлені на кожному штуцері декількох ярусів сопел-насадок розташованих в нижній та верхній частині камери пластівцеутворення Нижній ярус сопел насадок може створювати рух потоків води в одному напрямку, а верхній в протилежний бік фіг 1, 2, або кожне сопло-насадка верхнього і нижнього ярусу може направляти потік води в протилежний бік у порівнянні з сусіднім соплом-насадкою фіг 3, 4 На фіг 1, 2 представлена конструкція відстійника з камерою пластівцеутворення на його початку, а на фіг 3, 4 - всередині ВІДСТІЙНИК складається з водоворотної камери пластівцеутворення 1 з змінюючимся перерізом, трубопроводу подачі вихідної води 2, штуцера З, сопел-насадок нижнього ярусу 4, сопел-насадок верхнього ярусу 5, збірних пристроїв 6 і труби відводу освітленої води 7 Конструкція працює таким чином Вихідна вода подається у вхідну розподільчу трубу 2 потім в штуцери 3, а далі через сопланасадки нижнього та верхнього ярусу 4, 5 у водоворотну камеру пластівцеутворення 1 з змінюючимся перерізом, де утворюються достатньо крупні та масивні пластівці які з потоком води поступають у ВІДСТІЙНИК де і випадають в осад Частково освітлена вода поступає до збірних пристроїв 6 та відводиться по трубі 7 від відстійника Розширення камери пластівцеутворення зверху та знизу до середини, де відбувається вихід потоку води, встановлення на кожному штуцері декількох ярусів сопел-насадок в верхній та нижній частині камери дозволить підвищити ефект переміщування при пластівцеутворенні, рівномірний вихід потоку води по перерізу відстійника, загасити вировий рух потоку води при виході и з камери пластівцеутворення Таким чином використання запропонованої конструкції дозволить скоротити час перебування о (О 60140 води в камері пластівцеутворення, скоротити час відстоювання води Джерела інформації, які прийняті до уваги при експертизі 1 А с №1579908, СССР МКИ С 02F 1/52, В 01 D 21/06 Отстойник /Сухоруков Г И , Эпоян С М , Шведун С Д , Вихтеев Г В /Харьковский инже 4 нерно-строительный институт - Заявл 17 07 88Опубл 23 07 90 Бюл №27 2 Патент №2002020991, УКРАЇНА МПК 7 B01D21/16 ВІДСТІЙНИК/Епоян С М .Колотило М І .Філатов С В/ Харківський державний університет будівництва та архітектури -Заявл 07 02 2002-Опубл 16 09 2002 Бюл №9 іг 4 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Precipitation tank

Автори англійською

Epoian Stepan Mykhailovych, Filatov Serhii Volodymyrovych

Назва патенту російською

Отстойник

Автори російською

Эпоян Степан Михайлович, Филатов Сергей Владимирович

МПК / Мітки

МПК: B01D 21/00

Мітки: відстійник
